Braun K 3000 Bedienungsanleitung

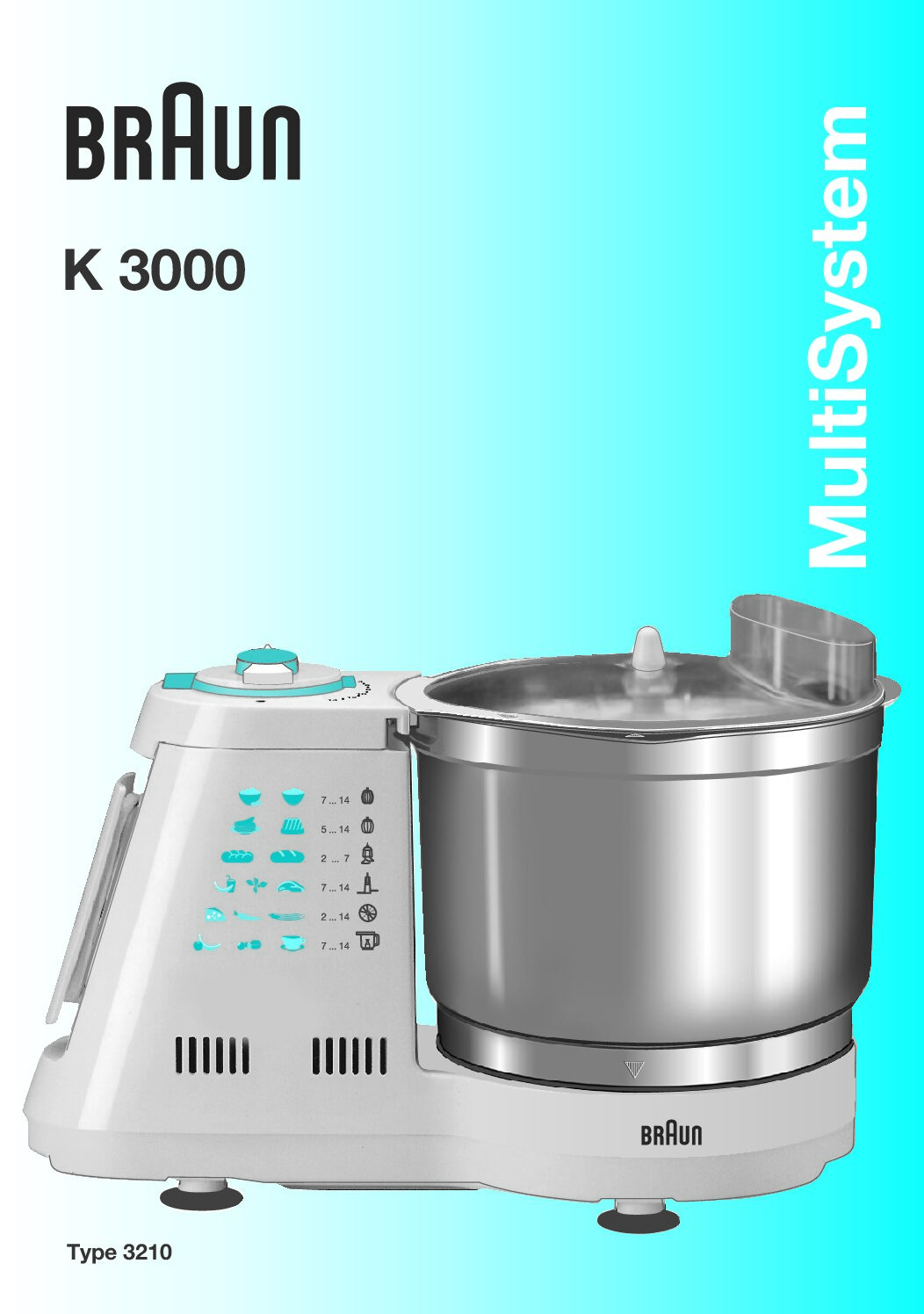

Die Braun K 3000 ist ein Küchenmaschinen-System der Reihe MultiSystem der Braun GmbH; das Deckblatt der vorliegenden Datei nennt die Typennummer Type 3210 und die Modellbezeichnung K 3000 gemeinsam (PDF-Seite 1). Die Datei umfasst 61 PDF-Seiten und trägt den Anleitungstext in 13 Sprachen; der deutschsprachige Teil steht auf den gedruckten Seiten 6 bis 9, was die mehrsprachige Inhaltsseite mit dem Vermerk «Deutsch 6, 8» ausweist (PDF-Seite 2). Diese Seite fasst den deutschen Teil zusammen: technische Angaben, häufige Fragen, eine Diagnosetabelle für Störungen, ein Fehlerbaum, ein Symptom-Assistent, Sicherheitshinweise und eine Übersicht der Bauteile und Zubehörteile. Jeder Aussage liegt eine Seitenangabe der deutschen Originalanleitung zugrunde.

Technische Daten

Quellen der Werte sind der deutschsprachige Teil der Anleitung (gedruckte Seiten 6 bis 9, PDF-Seiten 5 bis 8) sowie Deckblatt und Inhaltsseite (PDF-Seiten 1 und 2). Das Dokument enthält kein eigenes Kapitel mit klassischen technischen Daten: Leistungsaufnahme, Spannungswert, Gewicht und Abmessungen werden nicht genannt; die Anleitung verlangt lediglich, dass die Netzspannung mit der Spannungsangabe auf der Bodenplatte des Gerätes übereinstimmt (Seite 6). Die Datei ist mehrsprachig aufgebaut (13 Sprachen auf 61 PDF-Seiten); alle Werte dieser Tabelle stammen aus dem deutschen Abschnitt. Deckblatt und Inhaltsseite nennen die Typennummer Type 3210 und die Modellbezeichnung K 3000 für dasselbe Gerät.

Hinweis zur Seitenzählung: Die gedruckte Zählung der Anleitung dient als Maßstab, weil die internen Verweise des Dokuments sie benutzen (zum Beispiel «siehe S. 4» auf Seite 6). Ab der Illustrationsseite entspricht die PDF-Seitenzahl der gedruckten Zahl minus 1: der deutsche Textblock auf den gedruckten Seiten 6 bis 9 liegt auf den PDF-Seiten 5 bis 8, die Verarbeitungstabellen der gedruckten Seite 9 auf PDF-Seite 8. Deckblatt (PDF-Seite 1) und mehrsprachige Inhaltsseite (PDF-Seite 2) tragen keine gedruckte Seitenzahl dieser Zählung. Das Deckblatt nennt die Typennummer Type 3210 und daneben die Modellbezeichnung K 3000; beide Angaben bezeichnen dasselbe Braun-Küchenmaschinen-System (MultiSystem), das diese Datei beschreibt.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Ist die Anleitung in dieser Datei deutschsprachig?

Ja. Die Datei ist ein mehrsprachiges Gesamtdokument mit 61 PDF-Seiten in 13 Sprachen; der deutschsprachige Teil steht auf den gedruckten Seiten 6 bis 9 (PDF-Seiten 5 bis 8). Die Inhaltsseite weist dies mit dem Vermerk «Deutsch 6, 8» aus (PDF-Seite 2).

Um welches Gerät handelt es sich: K 3000 oder Type 3210?

Um dasselbe Gerät. Das Deckblatt nennt die Typennummer Type 3210 und die Modellbezeichnung K 3000 nebeneinander (PDF-Seite 1); der deutsche Text beschreibt die K 3000 als Küchenmaschinen-System (Seite 6). Die verbindliche Angabe steht auf der Bodenplatte des Gerätes (Seite 6).

Wie umfangreich ist der deutsche Teil?

Er umfasst vier bedruckte Seiten: Bedienung und Reinigung auf den Seiten 6 und 7, Scheiben und Glas-Mixer auf den Seiten 7 und 8 sowie die Verarbeitungstabellen auf Seite 9. Die Illustrationsseiten mit Positionsnummern und Handhabungsschritten liegen davor (Seiten 4 und 5).

Gibt es eine Fehlercodetabelle des Herstellers?

Nein. Das Gerät besitzt kein Display, und der Hersteller veröffentlicht keine nummerierte Fehlercodeliste. Dokumentiert ist allein der Überlastungsschutz mit der Kontroll-Lampe 3 (Seite 6). Die Nummern F01 bis F14 in der Tabelle unten sind das Diagnosesystem dieser Seite und erscheinen nicht am Gerät.

Was bedeutet das Blinken der Kontroll-Lampe?

Die Kontroll-Lampe 3 zeigt durch Blinken an, dass der Motor überlastet ist und in Kürze abschalten wird (Seite 6). Nach der automatischen Sicherheits-Abschaltung leuchtet sie ständig.

Was ist nach einer Sicherheits-Abschaltung zu tun?

Das Gerät mit dem Motorschalter 4 ausschalten (Stellung «off/0»), etwa 15 Minuten zum Abkühlen warten und dann wieder einschalten (Stellung «I/on»). Leuchtet die Lampe erneut und der Motor läuft nicht, ist der Abkühlvorgang zu wiederholen (Seite 6).

Warum lässt sich der Motor nicht einschalten?

Das Doppelte Sicherheitssystem erlaubt das Einschalten nur, wenn Rührschüssel und Deckel richtig eingerastet sind; die Markierungen müssen übereinstimmen und die Teile sind im Uhrzeigersinn einzudrehen (Seite 6).

Wie reinige ich die Teile?

Erst abschalten und den Netzstecker ziehen. Der Motorblock wird nur mit einem feuchten Tuch gereinigt; Knetwerkzeug und Getriebeteil nur von Hand spülen und nicht eintauchen; alle übrigen Teile dürfen bis 65 °C in die Spülmaschine. Schwer zugängliche Stellen am Deckel reinigen Sie mit dem Spatel (Seite 6).

Wie viel Teig verarbeitet die Rührschüssel?

Für Hefeteig sind bis 1,5 kg Mehl auf Stufe 2 bis 7 in 3 bis 5 Minuten vorgesehen; von 1,5 bis 2 kg Mehl wird ein Vorteig auf Stufe 7 angegesetzt und auf Stufe 3 bis 4 weiterverarbeitet (Seite 7). Nudelteig: 250 g bis 1 kg Mehl, Mürbeteig: 250 g bis 750 g (Seite 7).

Wie setze ich die Scheiben richtig ein?

Die Scheibe auf den Scheibenträger setzen, in Pfeilrichtung drehen, bis sie einrastet, und den Träger bis zum Anschlag auf die Antriebsachse setzen. Zum Ein- und Nachfüllen stets den Stopfer benutzen und niemals bei laufendem Motor in den Einfüllschacht greifen (Seite 7).

Wie lange darf der Glas-Mixer laufen?

Maximal 1 Minute; Flüssigkeiten dürfen länger verarbeitet werden. Bei Shakes gilt eine maximale Füllmenge von 750 ml wegen der Überschäumgefahr (Seite 8).

Wo stehen die Verarbeitungszeiten?

Auf Seite 9: zwei Tabellen mit Verarbeitungsbeispielen für die Universalschüssel mit Messer und für den Glas-Mixer, jeweils mit Maximalmenge, Vorbereitung, Einstellung, Schalterstellung und Zeit als Richtwerten.

Wie wird das Gerät am Ende der Lebensdauer entsorgt?

Das Gerät darf nicht mit dem Hausmüll entsorgt werden; die Entsorgung kann über den Braun Kundendienst oder über lokal verfügbare Sammelsysteme erfolgen (Seite 8).

Fehlercodetabelle

Die Braun K 3000 besitzt kein Display, und der Hersteller veröffentlicht keine nummerierte Fehlercodeliste; dokumentiert ist allein der Überlastungsschutz mit der Kontroll-Lampe 3 (Seite 6). Die Nummern F01 bis F14 sind daher das Diagnosesystem dieser Seite und stehen nicht am Gerät. Die Spalte «Anzeige am Gerät» beschreibt jeweils das im deutschen Teil der Anleitung dokumentierte Symptom.

F01 bis F14 sind keine Herstellernummern, sondern Diagnose-Nummern dieser Seite; der Hersteller veröffentlicht keine Fehlercodeliste. Grundlage sind der Abschnitt Überlastungsschutz sowie die Abschnitte zu Aufsetzen und Abnehmen, Reinigung und den Verarbeitungshinweisen auf den gedruckten Seiten 6 bis 8. Die Seitenangaben folgen der gedruckten Zählung, siehe Hinweis zur Seitenzählung oben.

Fehlerbaum

Vier Hauptpfade decken die im deutschen Teil dokumentierten Störungslagen ab: die Anzeigen der Kontroll-Lampe (Überlastungsschutz, Seite 6), ein Motor, der nicht anläuft (Sicherheitssystem, Seite 6), unbefriedigende Verarbeitungsergebnisse (Mengen und Einstellungen, Seiten 6 bis 8) sowie Probleme rund um Reinigung und Pflege (Seiten 6 und 7). Der Baum führt in vier Spalten von der Beobachtung zur passenden Maßnahme.

Ablauf der Störungssuche

1. Umfang eingrenzen: betrifft die Störung den Antrieb, das Verarbeitungsergebnis oder die Reinigung?
2. Anzeige der Kontroll-Lampe 3 am Motorblock lesen: blinkt sie oder leuchtet sie ständig (Seite 6)?
3. Bei dauerhaftem Leuchten: Motorschalter auf «off/0», ca. 15 Minuten abkühlen lassen, dann auf «I/on» einschalten (Seite 6).
4. Einrasten prüfen: Markierungen von Rührschüssel und Deckel fluchten lassen und im Uhrzeigersinn verriegeln (Seite 6).
5. Maximalmengen und Stufen gegen die Hinweise der Anleitung prüfen, zum Beispiel max. 2 kg Mehl für Hefeteig (Seite 7).
6. Scheiben korrekt einrasten und zum Ein- und Nachfüllen nur den Stopfer benutzen (Seite 7).
7. Reinigungsvorschrift kontrollieren: Knetwerkzeug und Getriebeteil nur von Hand, Motorblock nur mit feuchtem Tuch (Seite 6).
8. Greift keine dieser Maßnahmen, sind Reparaturen nur durch autorisierte Fachkräfte vorzunehmen (Seite 6); die Anschrift eines autorisierten Braun Kundendienstpartners für Deutschland erfragen Sie kostenlos unter der in der Anleitung genannten Nummer 00800/27 28 64 63 (Seite 8).

Grundlage sind die Abschnitte Überlastungsschutz, Aufsetzen und Abnehmen der Rührschüssel und des Deckels, Reinigung sowie die Verarbeitungshinweise des deutschen Teils (Seiten 6 bis 8). Das Dokument enthält keine weitere Störungsdiagnostik und keine Herstellercodes.

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte mit je einer Frage und zwei Zweigen führen vom beobachteten Symptom zur im deutschen Teil dokumentierten Maßnahme; jede Lösung nennt die Seitenangabe.

Schritt 1: Blinkt oder leuchtet die Kontroll-Lampe dauerhaft?

Blinkt sie: Der Motor ist überlastet und schaltet in Kürze ab; Verarbeitungsmenge und Geschwindigkeit prüfen und die Abschaltung abwarten (Seite 6).

Leuchtet sie ständig: Sicherheits-Abschaltung; Motorschalter auf «off/0», ca. 15 Minuten warten, dann auf «I/on» einschalten (Seite 6).

Schritt 2: Lässt sich der Motor nach dem Abkühlen nicht einschalten?

Schüssel oder Deckel lose: Markierungen fluchten lassen und beide Teile im Uhrzeigersinn drehen, bis sie hörbar einrasten; erst dann schaltet der Motor ein (Seite 6).

Leuchtet die Lampe erneut: Abkühlvorgang wie auf Seite 6 beschrieben wiederholen.

Schritt 3: Ist das Ergebnis der Scheiben ungleichmäßig?

Weiche oder safthaltige Güter: niedrige Einstellung wählen, harte Güter höher verarbeiten (Seite 7).

Scheibe sitzt nicht richtig: Scheibe auf den Scheibenträger setzen, in Pfeilrichtung drehen, bis sie einrastet; Beschriftung nach oben (Seite 7).

Schritt 4: Läuft etwas über oder schaltet der Motor während der Verarbeitung ab?

Universalschüssel: max. 2 l Flüssigkeit einhalten, bei voller Füllmenge Stufe 8 wählen; Shakes auf 1,5 l begrenzen (Seite 7).

Glas-Mixer: max. 750 ml bei Shakes und max. 1 Minute Verarbeitungszeit einhalten (Seite 8).

Schritt 5: Gibt es Probleme nach der Reinigung?

Beschlagene Kunststoffteile: mit Speiseöl entfernen, verursacht durch farbstoffreiche Güter (Seite 6).

Flecken auf der Edelstahl-Rührschüssel: Schüssel möglichst bald aus der Spülmaschine nehmen, gut abtrocknen und die Dosierung von Reiniger und Entalker nicht überschreiten (Seite 7).

Wenn keine dieser Maßnahmen hilft: Gerät ausschalten und den Netzstecker ziehen. Die Anleitung weist darauf hin, dass Reparaturen und das Auswechseln der Anschlussleitung nur durch autorisierte Fachkräfte vorgenommen werden dürfen (Seite 6); die kostenlose Auskunft zur Anschrift eines autorisierten Braun Kundendienstpartners in Deutschland läuft unter 00800/27 28 64 63 (Seite 8).

Sicherheitshinweise

Dieser Abschnitt fasst die Vorsichtshinweise des deutschen Teils zusammen (Seite 6) und ergänzt die sicherheitsrelevanten Punkte aus den Verarbeitungshinweisen (Seiten 7 und 8).

Notfall und Netzanschluss

• Die Netzspannung muss mit der Spannungsangabe auf der Bodenplatte des Gerätes übereinstimmen; nur an Wechselspannung anschließen (Seite 6).
• Immer erst den Motor abschalten und den Netzstecker ziehen, bevor Teile gewechselt oder gereinigt werden (Seite 6).
• Reparaturen und das Auswechseln der Anschlussleitung dürfen nur autorisierte Fachkräfte vornehmen; unsachgemäße Reparaturen können erhebliche Gefahren verursachen (Seite 6).
• Zur Aufbewahrung den Motor abschalten und den Netzstecker ziehen (Seite 6).

Betrieb und Einsätze

• Die Messer und die Mixerschneiden sind sehr scharf; nur am Knauf anfassen und nach dem Gebrauch immer erst das Messer entnehmen, bevor das verarbeitete Gut ausgeleert wird (Seite 6).
• Zum Ein- und Nachfüllen durch den Einfüllschacht stets den Stopfer benutzen; niemals bei laufendem Motor in den Einfüllschacht greifen (Seite 7).
• Die Momentschaltung höchstens 15 Mal pro Minute auslösen (Seite 6).
• Den Glas-Mixer höchstens 1 Minute einsetzen; bei Shakes die maximale Füllmenge von 750 ml einhalten (Seite 8).
• Alle Teile dürfen nicht im Mikrowellen-Herd verwendet werden (Seite 6).

Kinder, Umgebung und Aufstellung

• Das Gerät gehört nicht in Kinderhände; grundsätzlich raten wir, es von Kindern fern zu halten (Seite 6).
• Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden beaufsichtigt (Seite 6).
• Das Gerät ist nur zum Gebrauch im Haushalt und zur Verarbeitung der angegebenen Mengen bestimmt (Seite 6).
• Das Gerät nicht unbeaufsichtigt arbeiten lassen (Seite 6).

Defekt, Ersatzteile und Entsorgung

• Keine scharfen Gegenstände zum Reinigen verwenden; schwer zugängliche Stellen mit dem Spatel reinigen (Seite 6).
• Bei farbstoffreichen Gütern beschlagene Kunststoffteile mit Speiseöl behandeln (Seite 6).
• Das Gerät darf am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden; die Entsorgung kann über den Braun Kundendienst oder lokal verfügbare Sammelsysteme erfolgen (Seite 8).

Hinweis: Diese Zusammenstellung gibt die Sicherheitshinweise der Anleitung gekürzt wieder und ersetzt nicht den vollständigen Wortlaut des deutschen Teils (Seiten 6 bis 8).

Passende Ersatzteile und Zubehör

Für die Braun K 3000 (Type 3210) listet der deutsche Teil der Anleitung die Bauteile des Motorblocks, die Einsätze für die Rührschüssel, die Universalschüssel mit Scheiben und den Glas-Mixer mit Positionsnummern auf (Seiten 6 bis 8). Reparaturen am Motorblock bleiben autorisierten Fachkräften vorbehalten (Seite 6); die Zeichnung zeigt die wichtigsten Baugruppen und Einsätze.

Übersicht der Bauteile und Zubehörteile

Die Zuordnung folgt den Positionsnummern der deutschen Originalanleitung (gedruckte Seiten 6 bis 8) und den Hinweisen zu Reinigung und Montage. Für Ersatzteile gelten die Angaben der Bodenplatte des Gerätes; die Typenbezeichnung Type 3210 mit der Modellbezeichnung K 3000 vor dem Kauf am Geräteschild vergleichen.
