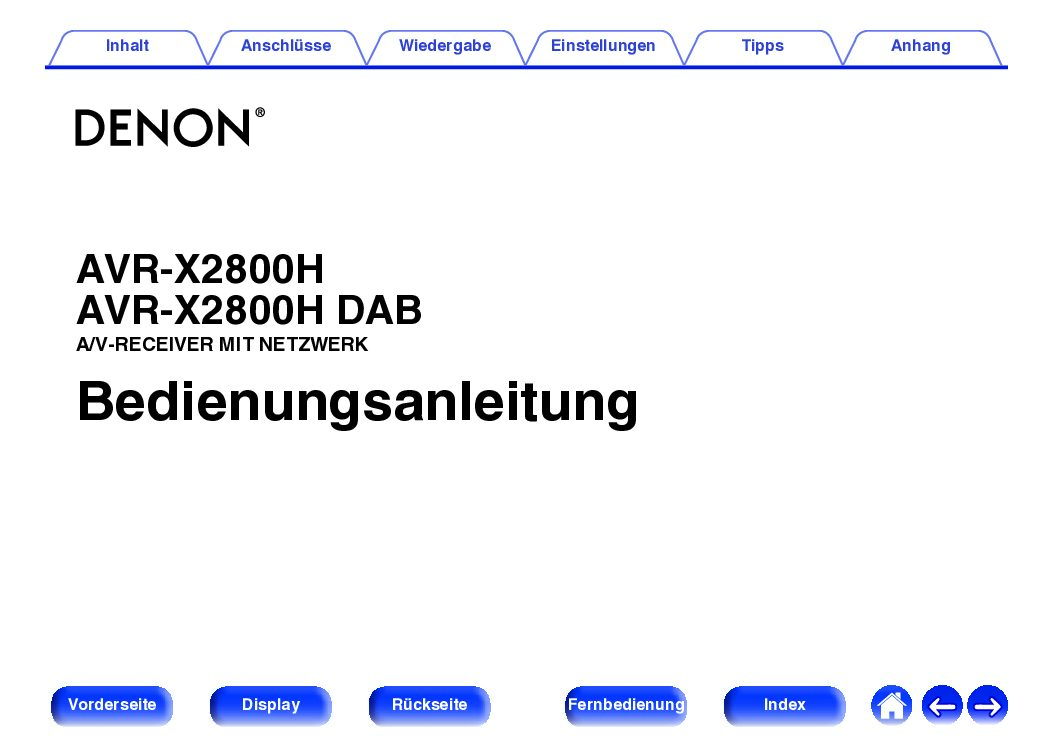

Denon AVR-X2800H DAB Bedienungsanleitung

Der AVR-X2800H DAB ist laut Handbuch ein Netzwerk-A/V-Receiver mit getrennten Hochstromverstärkern auf allen sieben Kanälen; die Leistung wird auf Seite 11 mit 95 Watt pro Kanal an 8 Ohm über das gesamte Hörband angegeben. Er dekodiert Dolby Atmos, DTS:X und DTS Virtual:X und skaliert 1080p- und 4K-Material auf 8K hoch.

Anschlüsse und Empfang bestimmen viele Supportfragen: 6 HDMI-Eingänge und 2 HDMI-Ausgänge (Seite 13), USB-Wiedergabe von NTFS- oder FAT32-Speichern (Seite 69), Bluetooth in beide Richtungen mit rund 30 m Reichweite (Seite 73) und beim DAB-Modell der Empfang von DAB- wie DAB+-Sendungen (Seite 91). Zur Fehler-Eingrenzung beschreibt Seite 24 die Gehäuse-Rückseite mit Wechselstromeingang, Antennenbuchsen und Lautsprecherklemmen; die Bedienelemente der Vorderseite beginnen ab Seite 17.

Merkmale laut Handbuch

Merkmal	Wert laut Handbuch	Seite
Endstufen-Leistung	95 W + 95 W je Frontkanal an 8 Ohm	S. 297
HDMI-Bestückung	6 Eingänge, 2 Ausgänge	S. 13
DAB-Empfang (nur DAB-Modell)	DAB und DAB+	S. 91
Bluetooth-Reichweite	etwa 30 m	S. 73
USB-Formate	NTFS oder FAT32	S. 69
Netzteil	230 V Wechselstrom, 50/60 Hz	S. 301
Lautsprecherimpedanz	Ausgänge für 4 – 16 Ω/Ohm	S. 297

Meldungen und Fehlercodes

Zur Abgrenzung, weil das häufig erwartet wird: Dieses Handbuch führt keine nummerierten Fehlercodes auf – eine Codetabelle mit zweistelligen Nummern oder einen Begriff wie Fehlercode enthält das Heft nicht. Prüfbar sind stattdessen drei Dinge: Klartext-Meldungen im Display, der Blinkrhythmus der roten Netzanzeige (Seite 248) und die Symptom-Checklisten des Kapitels Fehlersuche ab Seite 247. Die einzige echte Meldungstabelle des Hefts betrifft Firmware-Updates auf Seite 265; ihre Meldungstexte stehen im Original auf Englisch, die Beschreibungen sind deutsch.

Display-Meldungen und Anzeigesignale

Anzeige im Display	Bedeutung laut Handbuch	Seite
Restart	Erscheint beim Neustart, wenn die Netzschalter-Taste am Gerät lange gehalten wird – erster Schritt bei Störungen.	S. 247
Update Error	Firmware-Update schlug auch nach dem automatischen Wiederholungsversuch fehl.	S. 237
Please wait	Nach Netzstecker-Ziehen und erneutem Einstecken startet das Update neu.	S. 238
Initialized	Das Zurücksetzen auf die Werkseinstellungen wurde bestätigt.	S. 266
Network Reset… und Completed	Die Rücksetzung der Netzwerkeinstellungen läuft und ist abgeschlossen.	S. 267
Restoring FW…	Die Firmware wird auf die Werkseinstellungen zurückgesetzt; danach startet das Gerät neu.	S. 268
Saved und Loaded	Geräteeinstellungen wurden auf ein USB-Speichergerät geschrieben beziehungsweise von dort geladen.	S. 241
ZONE2 On	Das Gerät bleibt an, weil die Stromversorgung von ZONE2 aktiv ist.	S. 248
Standby-Automatik	Ankündigung, dass das Gerät gleich automatisch in den Standby wechselt.	S. 232
Netzanzeige blinkt alle 2 Sekunden rot	Überlastschutz wegen Überhitzung; Gerät ausschalten und etwa eine Stunde abkühlen lassen.	S. 248
Netzanzeige blinkt alle 0,5 Sekunden rot	Kurzschlussgefahr an den Lautsprecherklemmen; Netzkabel abziehen und Adern prüfen.	S. 248

Fehlermeldungen zu Updates (Seite 265)

Meldungstext im Display (Original englisch)	Beschreibung laut Handbuch	Seite
Connection failed. Please check your network, then try again.	Die Netzwerkverbindung ist nicht stabil; Umgebung prüfen und Update erneut versuchen.	S. 265
Update failed. Please check your network, then try again.	Die Firmware konnte nicht heruntergeladen werden.	S. 265
Please check your network, unplug and reconnect the power cord, and try again.	Das Update ist fehlgeschlagen; Taste am Gerät lange drücken oder Netzkabel neu einstecken, dann startet es automatisch wieder.	S. 265
Please contact customer service in your area.	Möglicherweise ist dieses Gerät beschädigt; Fall an den Kundendienst übergeben.	S. 265

Häufige Fragen

Seit heute kommt aus keinem Lautsprecher mehr ein Ton – was soll ich als Erstes prüfen?

Das Handbuch arbeitet bei diesem Symptom eine Checkliste ab: Anschlüsse, Quelle, Lautstärke, Stummschaltung und verdeckte Audio-Umleitungen über Kopfhörer- oder Bluetooth-Ausgabe.

Alle Geräteverbindungen und Lautsprecherkabel prüfen, auch blanke Adern an den Klemmen (Seite 250).
Eingangsquelle, Lautstärke und Stummschaltung kontrollieren (Seite 250).
Ist ein Kopfhörer in die PHONES-Buchse gesteckt, geben Lautsprecher und PRE OUT nichts aus (Seite 250).
Steht der Ausgabe-Modus des Bluetooth-Senders auf Nur Bluetooth, nur an Kopfhörer ausgeben – auf Bluetooth plus Lautsprecher umstellen (Seite 250).

Quelle im Handbuch: S. 250

Der Receiver schaltet sich einfach ab und die rote Lampe blinkt. Ist er defekt?

Nicht unbedingt: Das Handbuch unterscheidet zwei Blinkarten. Alle 2 Sekunden bedeutet Überhitzungsschutz, alle 0,5 Sekunden Kurzschlussgefahr an den Lautsprecherklemmen.

Bei Blinken alle 2 Sekunden: Gerät ausschalten, etwa eine Stunde abkühlen lassen, danach wieder einschalten (Seite 248).
Bei Blinken alle 0,5 Sekunden: Netzkabel abziehen, sich berührende Adern der Lautsprecherkabel entwirren und Anschlüsse prüfen (Seite 248).
Hilft nichts davon, kann die Verstärkerstufe ausgefallen sein – Netzkabel abziehen und den Kundendienst einschalten (Seite 248).

Quelle im Handbuch: S. 248

Wie setze ich den AVR-X2800H DAB auf den Auslieferungszustand zurück – auch ohne Fernbedienung?

Das Heft beschreibt einen Tasten-Reset direkt am Gerät; zuvor wird ausdrücklich ein einfacher Neustart empfohlen, und für feinere Fälle gibt es Netzwerk- und Firmware-Reset sowie das Zurücksetzen-Menü.

Gerät mit der Netzschalter-Taste ausschalten (Seite 266).
Netzschalter und beide Tuner-Preset-Tasten gleichzeitig drücken und halten (Seite 266).
Tasten loslassen, sobald Initialized im Display steht; die Einstellungen danach neu vornehmen (Seite 266).
Nur Netzwerk oder nur Firmware zurücksetzen: die Verfahren auf Seite 267 und 268; alternativ im Menü Zurücksetzen wählen (Seite 242).

Quelle im Handbuch: S. 266, S. 242

Das Firmware-Update bricht ab und zeigt eine englische Meldung. Was bedeutet das?

Für abgebrochene Updates enthält Seite 265 eine Meldungstabelle mit vier Texten. Vorher gilt: Update nicht unterbrechen, der Vorgang dauert etwa eine Stunde.

Meldungstext mit der Tabelle auf Seite 265 abgleichen.
Netzwerkumgebung prüfen und das Update erneut starten (Seite 265).
Bei Please check your network: Taste am Hauptgerät länger als 5 Sekunden gedrückt halten oder Netzstecker ziehen und wieder einstecken (Seite 238).
Bei Please contact customer service: von einer Beschädigung ausgehen und den Kundendienst der Region kontaktieren (Seite 265).

Quelle im Handbuch: S. 265, S. 238

Die Fernbedienung reagiert nicht mehr, das Gerät selbst läuft weiter. Woran liegt das?

Die Checkliste auf Seite 249 nennt Batterien, Entfernung, Hindernisse, die gewählte Zone am Gerät und starke Lichtquellen als mögliche Ursachen.

Batterien erneuern (Seite 249).
Innerhalb von etwa 7 m und 30 Grad Winkel bedienen (Seite 249).
Hindernisse zwischen Fernbedienung und Sensor entfernen (Seite 249).
Mit MAIN oder ZONE2 die Betriebszone der Fernbedienung wählen (Seite 249).
Steht der Sensor in direktem Sonnenlicht oder Neonlicht, das Gerät umstellen (Seite 249).

Quelle im Handbuch: S. 249

Dialoge in Filmen untergehen – kann der Receiver Sprache gezielt hervorheben?

Ja. Der Dialog Enhancer im Optionsmenü hebt das Frequenzband des Center-Kanals an; er ist in drei Stufen wählbar und wird pro Quelle gespeichert.

OPTION drücken; bei HEOS Music zuerst AVR Optionen anwählen (Seite 128).
Dialog Enhancer anwählen und mit den Cursorn Gering, Mittel oder Hoch einstellen (Seite 128).
In den Klangmodi Direct, Virtual und Pure Direct ist die Funktion gesperrt (Seite 128).

Quelle im Handbuch: S. 128

DAB rauscht oder findet keine Sender – gibt es Hilfe für besseren Empfang?

Ja. Die Abstimm-Hilfe zeigt die Empfangsstärke der eingestellten Frequenz, die Antenneseite gibt Ausrichtungsanweisungen, und DRC komprimiert die Dynamik bei lauten Sendern.

Während des DAB-Empfangs OPTION drücken und Abstimm-Hilfe anwählen (Seite 100).
Zimmerantenne waagerecht und parallel zum Boden an einer Wand ausrichten und fixieren (Seite 62).
Bleibt der Empfang gestört, eine Außenantenne einsetzen (Seite 62).
Dynamikunterschiede per DRC ausgleichen (Seite 101).

Quelle im Handbuch: S. 100, S. 62, S. 101

Störungsbaum: Symptom, Prüfung, Maßnahme

Der Baum folgt den Symptomgruppen des Kapitels Fehlersuche (Übersicht ab Seite 244, Prüfschritte ab Seite 247). Als Grundregel des Hefts zuerst Anschlüsse, Bedienung und die anderen Komponenten prüfen, dann einen Neustart versuchen.

Gerät lässt sich nicht einschalten oder schaltet sich ab (Seite 248)

Netzstecker: Der Stecker muss fest in der Steckdose sitzen. (S. 248)
Einschlaffunktion: Automatisches Abschalten ist meist eine Einstellung; Gerät wieder einschalten und die Funktion prüfen. (S. 248)
Überhitzung (Blinken alle 2 Sekunden): Überlastschutz abwarten, Gerät eine Stunde kühlen lassen und belüftet neu aufstellen. (S. 248)
Lautsprecherklemmen (Blinken alle 0,5 Sekunden): Nach dem Abziehen des Netzkabels Adern trennen, Anschlüsse richten, Kabel wieder anstecken und die Lautstärke herunterdrehen. (S. 248)

Es ist kein Ton zu hören (Seite 250)

Anschlüsse: Sämtliche Geräteverbindungen prüfen, Kabel vollständig einstecken, Ein- und Ausgänge nicht vertauschen. (S. 250)
Lautsprecherkabel: Richtig verbundene Kabel und festen Sitz der Klemmen prüfen; Kabelkernadern dürfen keine Metallteile berühren. (S. 250)
Bedienebene: Eingangsquelle, Lautstärke und Stummschaltung prüfen; die digitale Audioeingangs-Auswahl kontrollieren. (S. 250)
Kopfhörer und Bluetooth-Ausgabe: PHONES-Buchse und Ausgabe-Modus des Bluetooth-Senders kontrollieren. (S. 250)

Fernbedienung reagiert nicht oder das Display bleibt leer (Seite 249)

Abstand und Winkel: Aus maximal etwa 7 m Entfernung und 30 Grad Winkel bedienen. (S. 249)
Zoneneinstellung: Die Zielzone der Bedienung muss zur gewählten Zone auf der Fernbedienung passen. (S. 249)
Leeres Display: Helligkeit im Menü prüfen; im Klangmodus Pure Direct bleibt das Display ausgeschaltet. (S. 249)

Tonunterbrechungen und Störgeräusche (Seite 254)

Internetradio und USB: Langsame Speichermedien sowie überlastete Sender oder Netzwerke können den Ton abbrechen lassen. (S. 254)
WLAN-Störquellen: Mikrowellen, schnurlose Telefone und Nachbarnetze stören; Geräte umstellen, Router-Kanal ändern oder auf Kabel-LAN wechseln. (S. 254)
Verzerrter Klang: Lautstärke verringern; der ECO-Modus kann bei hoher Lautstärke Verzerrungen verursachen. (S. 254)
UKW/MW-Rauschen: Antennenausrichtung und Aufstellort ändern, notfalls Außenantenne verwenden. (S. 254)

Kein Video am Fernseher (Seite 255)

Kabel: Anschlusskabel auf vollständigen Sitz und Beschädigungen prüfen. (S. 255)
Eingangs- und Auflösungseinstellungen: Eingangseinstellungen an den Fernseher anpassen und die Player-Auflösung prüfen. (S. 255)
Kopierschutz HDCP: Fernseher auf HDCP-Kompatibilität prüfen; geschützte Inhalte brauchen passende HDCP-Version von Abspieler und Fernseher. (S. 255)
HDMI-Kabelqualität: Für 4K ein High Speed HDMI Cable, für 8K oder 4K mit 120 Hz ein zertifiziertes Ultra High Speed HDMI Cable verwenden. (S. 255)

WLAN-Verbindung schlägt fehl (Seite 264)

Zugangsdaten: Netzwerkname, Kennwort und Verschlüsselung korrekt konfigurieren. (S. 264)
Position und Störquellen: Abstand zum Zugangspunkt verkleinern, Hindernisse entfernen, nicht neben Mikrowellen aufstellen. (S. 264)
Kanalwahl: Zugangspunkt auf einen anderen Kanal als die Netzwerke in der Nähe setzen. (S. 264)
Sonderfall WPS: WPS-Taste am Router drücken und binnen 2 Minuten Verbinden wählen; bei TKIP-Verschlüsselung manuell einrichten. (S. 264)

USB-Speicher wird nicht erkannt (Seite 258)

Neu anstecken: Speicher abziehen und direkt einstecken – USB-Hubs werden nicht unterstützt. (S. 258)
Format prüfen: Der Speicher muss mit FAT32 oder NTFS formatiert sein. (S. 258)
Struktur und Partitionen: Ordner bis acht Ebenen tief werden angezeigt, bei mehreren Partitionen nur die erste. (S. 258)

Symptome passen zu keiner Checkliste (Seite 247)

Neustart: Netzschalter-Taste gedrückt halten bis Restart erscheint, sonst Netzkabel kurz abziehen und wieder einstecken. (S. 247)
Fachhändler einschalten: Bei Abweichungen von der Symptomliste Gerät sofort vom Netz trennen und den Händler kontaktieren. (S. 247)

Sicherheitshinweise aus dem Handbuch

Diese Anleitung bündelt ihre Warnungen nicht in einem eigenen Kapitel, sondern verteilt sie auf die betroffenen Abschnitte; der zentrale Einstieg ist die Bitte auf Seite 9, das Handbuch vor der Inbetriebnahme sorgfältig zu lesen und aufzubewahren. Die Punkte, die in Supportgesprächen regelmäßig wichtig bleiben, betreffen Lautsprecheranschluss, Batterien, Netzkabel und elektrostatische Entladung an der Rückseite.

Vor dem Anschluss Strom trennen: Lautsprecher nur bei getrennter Stromversorgung anschließen, auch den Aktiv-Subwoofer ausschalten. (S. 34)
Überstehende Adern: Blankleiter dürfen sich nicht berühren oder die Schalttafel erreichen, sonst löst die Schutzschaltung aus. (S. 34)
Stromschlaggefahr an den Klemmen: Anschlussbuchsen nie berühren, während das Gerät am Netz hängt. (S. 34)
Impedanzbereich: Nur Lautsprecher mit 4 bis 16 Ohm anschließen; bei gemischten Boxen nach der niedrigsten Impedanz einstellen. (S. 34)
Batterien der Fernbedienung: Keine gemischten Batterien verwenden; bei längerer Pause entnehmen, ausgelaufene Flüssigkeit sorgfältig aufnehmen. (S. 10)
Netzkabel: Die Netz-Zuleitung wird erst hergestellt, nachdem alle anderen Anschlüsse abgeschlossen sind. (S. 65)
Elektrostatische Entladung: Innere Anschlusskontakte an der Rückseite nicht berühren, elektrostatische Entladung kann das Gerät beschädigen. (S. 24)
Erdungsklemme am Phono-Eingang: Die SIGNAL-GND-Leitung ist keine Sicherheitserdung; sie kann Störungen dämpfen, aber je nach Plattenspieler auch erhöhen. (S. 58)
Überlastschutz: Das Netzteil schützt bei Überlast, Überspannung und Überhitzung; angezeigt wird das Eingreifen am Blinken der Netzanzeige (Seite 248). (S. 294)

Teil	Bezeichnung im Handbuch	Bemerkung	Seite
Fernbedienung	RC-1253	Im Lieferumfang; wird mit zwei R03/AAA-Batterien bestückt.	S. 9
DAB-/UKW-Antenne	DAB-/UKW-Zimmerantenne	Nur beim DAB-Modell im Lieferumfang; waagerecht an der Wand ausrichten.	S. 62
UKW-/MW-Antennen	UKW-Zimmerantenne, MW-Rahmenantenne	Nur beim UKW-/MW-Modell; Anschluss auf der Rückseite.	S. 24
Netzkabel	Netzkabel (nur europäisches Modell)	Australische Modelle erhalten ein eigenes Netzkabel.	S. 65
Messmikrofon	Einrichtungs- und Einmessmikrofon	Für die Audyssey-Einmessung an bis zu acht Hörpositionen.	S. 199
USB-Speicher	USB-Speichergerät (MSC)	FAT32 oder NTFS; ohne Hub direkt anschließen.	S. 258
Bluetooth-Kopfhörer	Bluetooth-Kopfhörer	Das Gerät kann Bluetooth senden und damit Kopfhörer versorgen.	S. 14
Externer Verstärker / Subwoofer	PRE OUT-Anschlüsse	Buchsen für Aktiv-Subwoofer oder ZONE2-Endstufe.	S. 24

Kapitel mit Seitenzahl

Denon AVR-X2800H DAB: So führt das Inhaltsverzeichnis auf PDF-Seite 304 die Kapitel; gedruckte Zahl und PDF-Seite sind hier gleich.

Kapitel im Handbuch	Seite
Kabelfernsehen	S. 54
Kabelgebundenes LAN	S. 63
Kopplung	S. 74
Original-Klangmodus	S. 141
PCM-Mehrkanal-Klangmodus	S. 141
Restorer	S. 179
Standby-Automatik	S. 232
Tipps	S. 245
Zurücksetzen auf die Werkseinstellungen	S. 266
Zurücksetzen der Netzwerkeinstellungen	S. 267
Überlastschutz	S. 294
