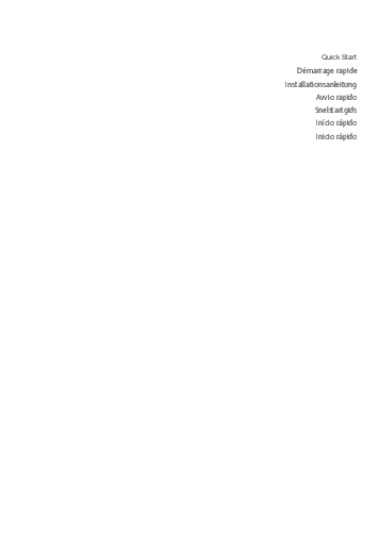

Huawei B535-232 Bedienungsanleitung

Der Huawei B535-232 ist ein mobiler WLAN-Router, der ein LTE- oder 3G-Mobilfunknetz über eine SIM-Karte in ein WLAN- und Ethernet-Netz für Computer, Smartphones und andere Endgeräte umsetzt. Diese Seite erschließt die Bedienungsanleitung des Geräts: die technischen Angaben, die häufigsten Fragen, die Diagnose über die Anzeigen, eine Schritt-für-Schritt-Störungssuche, die Sicherheitshinweise sowie die im Dokument beschriebenen Bauteile und Zubehörteile. Jede Aussage trägt eine Seitenangabe aus der Anleitung, damit Sie sie im PDF nachprüfen können. Die Bezugsdatei ist eine siebensprachige Ausgabe; alle Seitenangaben dieser Seite beziehen sich ausschließlich auf den deutschen Teil.

Technische Daten

Die Anleitung enthält kein eigenes Kapitel „Technische Daten“. Die Werte stammen aus der Produktübersicht (Seite 20 und 21), den Kapiteln zu Einrichtung und optionalen Konfigurationen (Seite 21 bis 23), den Sicherheitsinformationen (Seite 26 und 27) sowie den Angaben zu Frequenzbändern, Sendeleistung und Zubehör (Seite 28 und 29). Die Anleitung nennt keine Abmessungen, kein Gewicht und keine Anzahl der Netzwerkports.

Hinweis zur Seitenzählung: Alle Seitenangaben auf dieser Seite folgen der im Dokument aufgedruckten Zählung. Die Datei ist eine siebensprachige Ausgabe; der deutsche Teil liegt auf den gedruckten Seiten 20 bis 29 und im PDF-Viewer auf den PDF-Seiten 22 bis 31, denn die gedruckte Seite n liegt auf PDF-Seite n+2. Um eine bestimmte Stelle zu finden, ist die Textsuche der schnellste Weg.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Welche SIM-Karte passt in den B535-232?

Der Router nimmt mini-SIM (2FF), micro-SIM (3FF) und nano-SIM (4FF) auf. Setzen Sie die Karte vorsichtig ein, bis ein Klicken zu hören ist; zum Entfernen drücken Sie sie ein Stück nach innen, dann wird sie ausgeworfen. Im eingeschalteten Zustand dürfen Sie die Karte weder einsetzen noch entnehmen. (Seite 21)

Wie richte ich den Router zum ersten Mal ein?

Verbinden Sie den Standfuß mit dem Router, setzen Sie die SIM-Karte ein und schließen Sie das Netzteil an. Die Anzeigen werden aktiv, wenn sich der Router erfolgreich mit einem Netzwerk verbunden hat. (Seite 20, 21)

Wo finde ich den WLAN-Namen und das WLAN-Kennwort?

Den standardmäßigen Netzwerknamen (Wi-Fi Name) und das Kennwort (Wi-Fi Password) finden Sie auf dem Aufkleber an der Rückseite des Routers. Ebenso stehen dort die Standard-IP-Adresse und das Anmeldekennwort für die Verwaltungsseite. (Seite 22)

Wie ändere ich WLAN-Namen und Kennwort?

Ändern Sie beides sofort auf der Benutzeroberfläche, um einen nicht autorisierten Zugriff zu unterbinden. Nach einer Kennwortänderung müssen Sie sich mit dem WLAN-Netzwerk des Routers erneut verbinden. (Seite 22)

Was bedeutet eine rote Netzwerk-Statusanzeige?

Rot leuchtend bedeutet, dass keine Netzwerkverbindung besteht. Prüfen Sie zuerst, ob die SIM-Karte eingesetzt und aktiviert ist; bleibt das Problem, stellen Sie die Werkseinstellungen wieder her und befragen Sie Ihren Anbieter zur SIM-Karte. (Seite 21, 24)

Wie setze ich den Router auf die Werkseinstellungen zurück?

Drücken Sie bei eingeschaltetem Router etwa drei Sekunden mit einem spitzen Gegenstand auf die Reset-Taste, bis die Netzanzeige blinkt. Dabei werden alle Standardeinstellungen wiederhergestellt; anschließend müssen Sie den Router neu konfigurieren. (Seite 24)

Ich habe das WLAN- oder das Anmeldekennwort vergessen. Was nun?

Stellen Sie die Werkseinstellungen des Routers wieder her und melden Sie sich anschließend mit dem Standard-WLAN-Kennwort und dem Standard-Anmeldekennwort vom Aufkleber an. (Seite 24)

Warum ist meine Internetverbindung langsam?

Prüfen Sie die Signalstärkeanzeige und stellen Sie den Router bei schwachem Signal um oder in die Nähe eines Fensters. Bewegen Sie auch das verbundene Gerät, wechseln Sie auf 5-GHz-WLAN, starten Sie Router und Gerät neu und prüfen Sie, ob das monatliche Datenvolumen erreicht ist. (Seite 24)

Wie stelle ich eine WPS-Verbindung her?

Halten Sie die Hi/WPS-Taste am Router mindestens eine Sekunde gedrückt, bis die WLAN-Anzeige blinkt. Aktivieren Sie WPS dann innerhalb von zwei Minuten am Gegenstück, um die Verbindung herzustellen. (Seite 24)

Wie greife ich über einen Ethernet-Port auf das Internet zu?

Verbinden Sie den Router mit einem Ethernet-Kabel mit einem Wandanschluss und nehmen Sie die relevanten Einstellungen vorher auf der Benutzeroberfläche vor; die Angaben dazu erhalten Sie von Ihrem Anbieter. Das Ethernet-Kabel ist optionales Zubehör und nicht Teil des Lieferumfangs. (Seite 23)

Kann ich eine externe Antenne anschließen?

Ja. Schalten Sie den Router vorher aus und trennen Sie den Netzadapter. Benötigen Sie nur eine Antenne, schließen Sie sie an die dafür vorgesehene Buchse an. Externe Antennen sind nur für den Innenbereich zugelassen, dürfen nicht bei Gewitter verwendet werden, und die Anleitung verweist für den Kauf auf die Antennen Ihres Anbieters. (Seite 23)

In welchem Temperaturbereich darf der Router betrieben werden?

Die optimale Betriebstemperatur liegt bei 0 °C bis 40 °C, die optimale Lagerungstemperatur bei -20 °C bis +70 °C. Extreme Hitze oder Kälte kann Gerät und Zubehör beschädigen. (Seite 26)

Warum ist der Inhalt der Verwaltungsoberfläche nicht aktuell?

Das liegt am Cache des Browsers. Löschen Sie den Browserverlauf zum Beispiel über Internetoptionen, Allgemein, Browserverlauf, Löschen und laden Sie die Oberfläche anschließend neu. (Seite 25)

Unterstützt der Router 5-GHz-WLAN?

Ja. Bei aktivierter 5-GHz-Priorisierung teilen sich beide Netze denselben Namen und Sie werden automatisch mit dem schnelleren Netz verbunden. Ist die Funktion deaktiviert, werden zwei Netzwerknamen angezeigt; verbinden Sie sich dann mit dem Namen, der auf „_5G“ endet. (Seite 25)

Fehlercodetabelle

Huawei veröffentlicht für den B535-232 keine numerischen Fehlercodes. Das Gerät meldet seinen Zustand über seine fünf Anzeigen aus der Produktübersicht (gedruckte Seite 20 und 21), und Störungen behandelt die Anleitung zusätzlich als Symptomliste im Kapitel „Häufig gestellte Fragen (FAQs)“ (gedruckte Seiten 24 und 25). Die Einträge in der Spalte Code sind deshalb die im Dokument beschriebenen Anzeigenzustände und Symptome in der Wortwahl des Handbuchs, keine Herstellernummern. Lesen Sie die Anzeige und folgen Sie dem Vorgehen.

Die Einträge in der Spalte Code sind keine Herstellernummern: Der Hersteller veröffentlicht für dieses Gerät keine Fehlerliste mit Codes. Grundlage sind die Produktübersicht (gedruckte Seite 20 und 21) sowie das Kapitel „Häufig gestellte Fragen (FAQs)“ (gedruckte Seiten 24 und 25). Die Seitenangaben folgen der gedruckten Zählung; im PDF liegen diese Seiten zwei Seiten weiter hinten.

Fehlerbaum

Die Störungssuche am B535-232 verläuft über vier Pfade: es erscheint überhaupt keine Anzeige, es besteht keine Internetverbindung, das WLAN-Netz ist nicht erreichbar, oder die Verbindung ist zu langsam. Der Baum unten ordnet jedem Pfad die ersten Prüfschritte zu.

Ablauf der Störungssuche

1. Netzadapter und Steckdose prüfen; die Anzeigen werden erst aktiv, wenn sich der Router mit einem Netzwerk verbunden hat (Seite 20, 21).
2. Anzeigen ablesen und der Fehlercodetabelle zuordnen (Seite 20, 21).
3. SIM-Karte auf die richtige Größe und sauberen Sitz prüfen; im eingeschalteten Zustand nicht einsetzen oder entnehmen (Seite 21).
4. Bei roter Netzwerk-Statusanzeige die Werkseinstellungen herstellen und den Anbieter zur SIM-Karte befragen (Seite 24).
5. WLAN-Verbindung prüfen, das Standardkennwort ändern und bei Bedarf WPS über die Hi/WPS-Taste starten (Seite 22, 24).
6. Bei langsamer Verbindung den Router umstellen, auf 5-GHz-WLAN wechseln, Router und Endgerät neu starten und das Datenvolumen prüfen (Seite 24).
7. Bei fehlendem Zugriff auf die Oberfläche die automatische IP- und DNS-Vergabe am Computer prüfen und einen anderen Browser verwenden (Seite 24).
8. Im Ethernet-Betrieb die Einstellungen auf der Oberfläche vornehmen und die Angaben des Anbieters bereithalten (Seite 23).
9. Grenze der Selbsthilfe: Bei anhaltenden Problemen verweist die Anleitung darauf, den Router neu zu starten, die Werkseinstellungen herzustellen und sich an den Anbieter zu wenden (Seite 25).

Quelle: Produktübersicht und Einrichtung (Seite 20 bis 23) sowie das Kapitel „Häufig gestellte Fragen (FAQs)“ (Seite 24 und 25) der Anleitung. Eine eigene Fehlernummernliste enthält das Dokument nicht.

Symptom-Assistent: Schritt für Schritt zur Lösung

Beantworten Sie die folgenden fünf Fragen nacheinander. Jede Antwort verweist auf die passende Stelle in der Anleitung.

Schritt 1: Leuchtet überhaupt eine Anzeige am Router?

Ja: Weiter mit Schritt 2. Die Farbe der Netzwerk-Statusanzeige zeigt, ob eine Verbindung zum Mobilfunknetz besteht (Seite 21).

Nein: Netzadapter und Steckdose prüfen. Die Anzeigen werden erst aktiv, wenn sich der Router erfolgreich mit einem Netzwerk verbunden hat (Seite 20, 21).

Schritt 2: Leuchtet die Netzwerk-Statusanzeige rot?

Ja: Es besteht keine Netzwerkverbindung. SIM-Karte prüfen und neu einsetzen, die Werkseinstellungen wiederherstellen und den Anbieter zur SIM-Karte befragen (Seite 21, 24).

Nein, blaugrün oder blau: Der Router ist mit einem LTE- oder 3G-Netzwerk verbunden. Weiter mit Schritt 3 (Seite 21).

Schritt 3: Finden Ihre Geräte das WLAN-Netzwerk?

Nein: Prüfen Sie die WLAN-Anzeige; sie leuchtet dauerhaft, wenn das WLAN aktiviert ist. Netzwerknamen und Kennwort stehen auf dem Aufkleber an der Rückseite des Routers (Seite 22).

Ja, aber keine Verbindung: Kennwort prüfen und bei Bedarf WPS über die Hi/WPS-Taste starten; die Gegenstelle muss WPS innerhalb von zwei Minuten aktivieren (Seite 22, 24).

Schritt 4: Erreichen Sie die Verwaltungsoberfläche des Routers?

Nein: Prüfen Sie die Verbindung per Ethernet-Kabel oder WLAN, stellen Sie am Computer die automatische IP- und DNS-Vergabe ein und verwenden Sie einen anderen Browser (Seite 24).

Ja, aber der Inhalt ist veraltet: Löschen Sie den Browserverlauf und laden Sie die Oberfläche neu (Seite 25).

Schritt 5: Ist die Internetverbindung zu langsam?

Signal: Signalstärkeanzeige prüfen und den Router umstellen oder in Fensternähe aufstellen; bewegen Sie auch das verbundene Gerät (Seite 21, 24).

Netz: Auf 5-GHz-WLAN wechseln, Router und Endgerät neu starten und prüfen, ob das monatliche Datenvolumen erreicht ist (Seite 24, 25).

Wenn keine dieser Maßnahmen hilft: Schalten Sie den Router aus, trennen Sie den Netzadapter und starten Sie ihn neu; anschließend verweist die Anleitung darauf, die Werkseinstellungen herzustellen und sich an Ihren Anbieter zu wenden (Seite 24, 25). Halten Sie dafür den Aufkleber an der Rückseite des Routers mit den Standardzugangsdaten bereit.

Die originale Anleitung mit allen Kapiteln zur Einrichtung, zur webbasierten Verwaltung und zu den Sicherheitshinweisen rufen Sie über Huawei B535-232 Bedienungsanleitung PDF, 70 Seiten, 8,1 MB auf. Der deutsche Teil steht auf den PDF-Seiten 22 bis 31 und enthält die Produktübersicht, die Einrichtung, die häufig gestellten Fragen sowie die Sicherheits- und Zubehörhinweise.

Sicherheitshinweise

Die folgenden Punkte fassen das Kapitel „Sicherheitsinformationen“ (Seite 26 bis 28), die Hinweise zum Netzadapter (Seite 27) und die Entsorgungshinweise (Seite 28) gekürzt zusammen.

Netzanschluss und Netzadapter

• Verwenden Sie nur einen für dieses Modell zugelassenen Netzadapter; die Anleitung empfiehlt HW-120100X01. Unzulässiges oder inkompatibles Zubehör kann einen Brand oder eine Explosion verursachen (Seite 27, 29).
• Trennen Sie den Netzadapter von der Steckdose und vom Gerät, wenn Sie ihn nicht verwenden, und ziehen Sie am Stecker, nicht am Kabel (Seite 27).
• Verwenden Sie kein Kabel mit freiliegenden oder gerissenen Adern und keinen lockeren Stecker; bringen Sie einen beschädigten Adapter zur Prüfung zu einem autorisierten Service-Center (Seite 27).
• Berühren Sie Gerät und Netzadapter nicht mit feuchten Händen (Seite 27).

Betrieb und Aufstellort

• Betreiben Sie das Gerät nur zwischen 0 °C und 40 °C und lagern Sie es zwischen -20 °C und +70 °C (Seite 26).
• Stellen Sie das Gerät auf eine stabile Oberfläche, halten Sie es von Wärmequellen und offenen Flammen fern und stellen Sie keine Kerzen oder Wasserbehälter darauf (Seite 26).
• Blockieren Sie die Geräteöffnungen nicht und lassen Sie mindestens 10 cm Freiraum für die Wärmeableitung (Seite 26).
• Halten Sie mehr als 25 cm Abstand zu metallischen Gegenständen und mehr als 30 cm zwischen zwei Geräten; zwischen Antenne und Körper sind mindestens 20 cm vorgesehen (Seite 27).
• Verwenden Sie das Gerät nicht bei Gewitter und schalten Sie es in Bereichen mit entflammbaren oder explosiven Stoffen sowie auf Anweisung des Personals in Flugzeugen aus (Seite 26, 28).

Kinder, Tiere und medizinische Geräte

• Lassen Sie Kinder nicht mit dem Gerät oder dem Zubehör spielen; abnehmbare Teile können eine Erstickungsgefahr darstellen (Seite 27).
• Lassen Sie Kinder und Haustiere nicht auf dem Akku kauen oder daran nuckeln (Seite 27).
• Halten Sie einen Mindestabstand von 20 cm zu einem Herzschrittmacher ein und tragen Sie das Gerät nicht in der Brusttasche (Seite 26).
• Beachten Sie die Regelungen von Krankenhäusern und Gesundheitseinrichtungen und schalten Sie das Gerät dort auf Anweisung aus (Seite 26, 28).

Defekt, Reinigung und Entsorgung

• Nehmen Sie das Gerät sofort außer Betrieb und trennen Sie alle Kabel, wenn es Rauch, ungewöhnliche Geräusche oder Gerüche abgibt, und wenden Sie sich an ein autorisiertes Service-Center (Seite 27).
• Zerlegen oder verändern Sie das Gerät und sein Zubehör nicht (Seite 28).
• Reinigen Sie Gerät und Zubehör nur mit einem sauberen, weichen und trockenen Tuch; keine chemischen Waschmittel, Pulver, Alkohol oder Benzol verwenden (Seite 27).
• Entsorgen Sie Gerät und Zubehör getrennt über die örtlichen Sammelstellen; das Symbol der durchgestrichenen Abfalltonne weist darauf hin (Seite 28).

Hinweis: Diese Zusammenfassung gibt die Sicherheitshinweise der Anleitung gekürzt wieder und ersetzt nicht den vollständigen Text auf den genannten Seiten.

Passende Ersatzteile und Zubehör

Am B535-232 werden im Alltag vor allem der Netzadapter, die SIM-Karte und die Verkabelung getauscht. Die Anleitung nennt genau ein empfohlenes Netzteil mit Nummer und beschreibt zwei optionale Erweiterungen: ein Ethernet-Kabel und eine externe Antenne.
