Kettler Kinetic F3 Bedienungsanleitung

Diese Seite ordnet die Montageanleitung der Kraftstation „Kinetic F3“ der Heinz KETTLER GmbH & Co. KG nach Sicherheitshinweisen, Pflege und Ersatzteilbestellung. Das Gerät ist ein Trainingsgerät für erwachsene Personen und entspricht der DIN EN 957-1/-2, Klasse HB. Jede Aussage auf dieser Seite trägt die Seitenzahl der Anleitung, auf der sie steht, damit Sie sie im Original nachlesen können. Die Bezugsseite nennt 68 Seiten und dieses verifizierte PDF umfasst ebenfalls 68 Seiten, weshalb die gedruckte Zählung der Anleitung hier maßgeblich ist.

Technische Daten

Quelle der Werte sind die Seiten 1, 2 und 3 der Anleitung. Die Tabelle führt die im Kapitel Montageanleitung (Seite 1) genannten Aufstellmaße und das Benutzergewicht sowie die Norm und das Pflegemittel (Seite 2, 3) auf. Die Ersatzteilnummern stehen im Ersatzteilheft der Anleitung.

Hinweis zur Seitenzählung: Bei diesem Dokument stimmt die gedruckte Seitenzahl mit der PDF-Seitenzahl überein: Die Kopfzeile der PDF-Seite 1 trägt die Zahl 1, und das Inhaltsverzeichnis verweist auf genau diese Zählung. Wer die Datei in einem Betrachter durchblättert, findet die hier zitierten Seiten unter derselben Nummer.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Für welches Gerät und welche Artikelnummer gilt diese Anleitung?

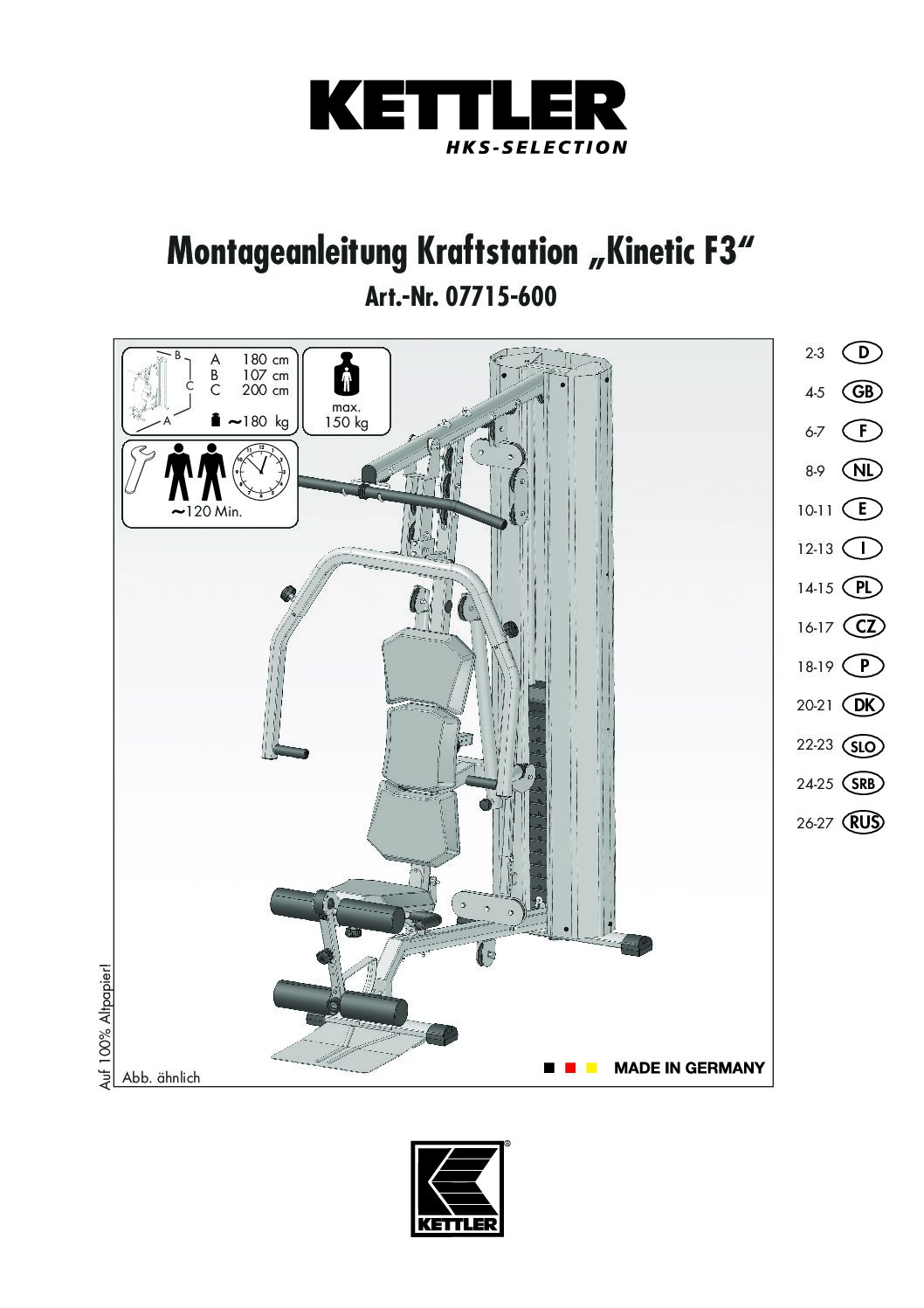

Sie gilt für die Kraftstation „Kinetic F3“ mit der Artikelnummer 07715-600, genannt auf dem Deckblatt (Seite 1). KETTLER weist darauf hin, dass das Trainingsgerät ausschließlich für erwachsene Personen und deren Körpertraining bestimmt ist und nicht als Kinderspielgerät geeignet ist (Seite 2, 3). Vor der ersten Benutzung sollten Sie sich vom Hausarzt für das Training freigeben lassen (Seite 2).

Was muss ich vor und während der Montage beachten?

Sorgen Sie für eine gefahrenfreie Arbeitsumgebung und lagern Sie Verpackungsmaterial so, dass keine Gefahr davon ausgeht, weil Folien und Kunststofftüten für Kinder Erstickungsgefahr bedeuten (Seite 2). Prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind, und montieren Sie alle Teile zuerst lose, bevor Sie die Muttern festziehen (Seite 2). Wieder gelöste Sicherheitsmuttern werden unbrauchbar und sind durch neue zu ersetzen (Seite 2).

Wie oft muss ich das Gerät auf Sicherheit prüfen?

KETTLER empfiehlt, etwa alle 1 bis 2 Monate eine Kontrolle aller Geräteteile, insbesondere der Schrauben und Muttern, auf ihren korrekten Sitz durchzuführen (Seite 2). Vor jeder Benutzung sollen Sie alle Schraub- und Steckverbindungen sowie die Sicherungseinrichtungen prüfen (Seite 2). Das Gerät sollte zudem regelmäßig vom Fachhandel geprüft und gewartet werden, einmal im Jahr (Seite 3).

Wie bestelle ich Ersatzteile und welche Nummern brauche ich?

Bei einer Ersatzteilbestellung geben Sie die vollständige Artikelnummer (07715-600), die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes an (Seite 3). Als Beispiel nennt die Anleitung Art.-Nr. 07715-600 / Ersatzteil-Nr. 94380540 / 1 Stück (Seite 3). Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet; dieses ist bei Bedarf gesondert anzugeben (Seite 3).

Wie pflege und lagern ich das Gerät richtig?

Das Gerät bedarf grundsätzlich keiner besonderen Wartung; beschädigte Bauteile sollten Sie sofort austauschen und dürfen nur Original KETTLER-Ersatzteile verwenden (Seite 3). Zur Reinigung und Pflege empfiehlt KETTLER das freigegebene Geräte-Pflege-Set (Art.-Nr. 07921-000) (Seite 3). Achten Sie darauf, dass niemals Flüssigkeit in das Geräteinnere oder die Elektronik gelangt, und vermeiden Sie die Aufstellung in der Nähe von Feuchträumen wegen Rostbildung (Seite 3).

Fehlerbaum

Die Anleitung behandelt keine elektronischen Fehler, sondern nennt in den Kapiteln Sicherheit, Handhabung und Pflege die typischen Probleme bei Aufstellung, Montage und Betrieb. Der folgende Baum gliedert diese in vier Pfade: ein Gerät, das instabil steht, eine mangelhafte Montage, ein Pflege- oder Verschleißproblem sowie die Reparatur (Seiten 2 und 3).

Ablauf der Störungssuche

1. Grenzen Sie das Problem ein: Steht das Gerät instabil, ist die Montage fehlerhaft, liegt ein Pflege- oder Verschleißproblem vor oder ist eine Reparatur nötig (Seite 2, 3)?
2. Prüfen Sie den Standort: Das Gerät muss auf einem ebenen, schlagfesten Untergrund stehen, und Sie sollten Puffermaterial (Gummimatten) unterlegen (Seite 2).
3. Kontrollieren Sie vor jeder Benutzung alle Schraub- und Steckverbindungen sowie die Sicherungseinrichtungen auf ihren korrekten Sitz (Seite 2).
4. Führen Sie alle 1 bis 2 Monate eine Gesamtkontrolle aller Geräteteile, besonders der Schrauben und Muttern, durch (Seite 2).
5. Tauschen Sie beschädigte oder verschlissene Bauteile sofort aus und verwenden Sie nur Original KETTLER-Ersatzteile (Seite 3).
6. Lassen Sie das Gerät regelmäßig, einmal im Jahr, vom Fachhandel prüfen und warten, und holen Sie sich Reparaturen beim KETTLER-Service oder geschultem Fachpersonal ein (Seite 2, 3).

Quelle der Schritte sind die Kapitel Zu Ihrer Sicherheit (Seite 2) sowie Pflege und Wartung (Seite 3). Unsachgemäße Reparaturen und bauliche Veränderungen können Gefahren für den Benutzer erzeugen und dürfen nur durch KETTLER-Servicepersonal erfolgen.

Symptom-Assistent: Schritt für Schritt zur Lösung

Die folgenden fünf Schritte arbeiten vom häufigsten Anzeichen zum selteneren. Jeder Schritt nennt die Maßnahme mit der Seite, auf der die Anleitung sie beschreibt.

Schritt 1: Das Gerät wackelt oder steht instabil?

Ungenügender Untergrund: Stellen Sie das Gerät auf einen ebenen, schlagfesten Untergrund und legen Sie Puffermaterial darunter (Seite 2).

Fehlende Sicherheitsabstände: Wählen Sie einen Standort mit ausreichenden Abständen zu Hindernissen und weg von Hauptlaufrichtungen (Seite 2).

Schritt 2: Nach der Montage sitzen Teile locker?

Schrauben und Muttern: Kontrollieren Sie alle Verbindungen, ziehen Sie selbstsichernde Muttern gegen den Widerstand fest (Seite 2).

Sicherheitsmuttern: Wieder gelöste Sicherheitsmuttern sind unbrauchbar und müssen durch neue ersetzt werden (Seite 2).

Schritt 3: Bauteile zeigen Korrosion oder Verschmutzung?

Feuchtigkeit: Stellen Sie das Gerät nicht in der Nähe von Feuchträumen auf und lassen Sie keine Flüssigkeiten auf Teile gelangen (Seite 3).

Reinigung: Verwenden Sie das freigegebene Geräte-Pflege-Set (Art.-Nr. 07921-000) (Seite 3).

Schritt 4: Ein Bauteil ist beschädigt oder verschlissen?

Austausch: Tauschen Sie beschädigte Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung (Seite 3).

Originalteile: Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile, damit das Sicherheitsniveau erhalten bleibt (Seite 3).

Schritt 5: Eine Reparatur oder ein Eingriff ist nötig?

Nicht selbst reparieren: Alle nicht beschriebenen Eingriffe und Reparaturen sind nur vom KETTLER-Service oder geschultem Fachpersonal zulässig (Seite 2).

Bestellung: Geben Sie bei Ersatzteilen Art.-Nr., Ersatzteil-Nr., Stückzahl und Seriennummer an (Seite 3).

Wenn keine dieser Maßnahmen hilft: Die Anleitung verweist bei Reparaturen an den KETTLER-Service oder den autorisierten Fachhandel. Als Kontakt nennt das Dokument das Servicecenter, Henry-Everling-Str. 2, D-59174 Kamen, Telefon +49 2307 974-2111 sowie www.kettler.de und service.sport@kettler.net (Seite 3). Die Ersatzteilbestellung ist in den Kapiteln auf Seite 3 und im Ersatzteilheft (Seite 62 bis 67) beschrieben; die Datei selbst rufen Sie über diesen Direktlink zur PDF-Datei auf.

Sicherheitshinweise

Die folgende Zusammenstellung fasst das Kapitel Zu Ihrer Sicherheit (Seite 2) sowie die Hinweise zur Handhabung und Pflege (Seite 3) zusammen.

Gefahren bei Montage und Aufstellung

• Halten Sie während der Montage Kinder fern, weil verschluckbare Kleinteile vorhanden sind (Seite 2).
• Lagern Sie Verpackungsmaterial so, dass keine Gefahr davon ausgeht; Folien und Kunststofftüten bedeuten für Kinder Erstickungsgefahr (Seite 2).
• Jede andere als die bestimmungsgemäße Verwendung ist unzulässig und möglicherweise gefährlich; der Hersteller haftet nicht für Schäden durch nicht bestimmungsgemäßen Gebrauch (Seite 2).
• Das Gerät darf nur für seinen bestimmungsgemäßen Zweck, das Körpertraining erwachsener Personen, verwendet werden (Seite 2).

Betrieb und Trainingsgestaltung

• Auf diesem Trainingsgerät dürfen ausschließlich Übungen aus der Trainingsanleitung durchgeführt werden (Seite 2).
• Weisen Sie anwesende Personen, insbesondere Kinder, auf mögliche Gefährdungen während der Übungen hin (Seite 2).
• Während des Trainings darf sich niemand im Bewegungsbereich der trainierenden Person befinden (Seite 2).
• Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe) (Seite 2).

Kontrolle und Wartung

• Führen Sie etwa alle 1 bis 2 Monate eine Kontrolle aller Geräteteile, besonders der Schrauben und Muttern, durch (Seite 2).
• Prüfen Sie vor jeder Benutzung alle Schraub- und Steckverbindungen sowie die Sicherungseinrichtungen auf korrekten Sitz (Seite 2).
• Lassen Sie das Gerät regelmäßig, einmal im Jahr, vom Fachhandel prüfen und warten (Seite 3).
• Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere oder die Elektronik gelangt, auch kein Körperschweiß (Seite 3).

Reparatur, Ersatzteile und Entsorgung

• Durch unsachgemäße Reparaturen und bauliche Veränderungen können Gefahren entstehen; Eingriffe sind nur vom KETTLER-Service zulässig (Seite 2).
• Tauschen Sie beschädigte Bauteile nur gegen Original KETTLER-Ersatzteile aus (Seite 3).
• KETTLER-Produkte sind recyclebar; führen Sie das Gerät am Ende der Nutzung einer sachgerechten Entsorgung über die örtliche Sammelstelle zu (Seite 3).
• Bewahren Sie die Originalverpackung gut auf, damit sie später als Transportverpackung verwendet werden kann (Seite 3).

Hinweis: Diese Übersicht gibt die Sicherheitshinweise gekürzt und nach Themen geordnet wieder; sie ersetzt nicht den vollständigen Wortlaut der Kapitel auf Seite 2 und 3. Maßgeblich ist allein der ursprüngliche Text des Dokuments.

Passende Ersatzteile und Zubehör

Die Anleitung nennt im Kapitel Ersatzteilbestellung (Seite 3) die beim Neugerät beiliegenden Teile und das Verfahren, Ersatz zu bestellen. Defekte Bauteile dürfen laut Anleitung nur gegen Original KETTLER-Ersatzteile ausgetauscht werden, damit das konstruktiv vorgegebene Sicherheitsniveau erhalten bleibt (Seite 3).
