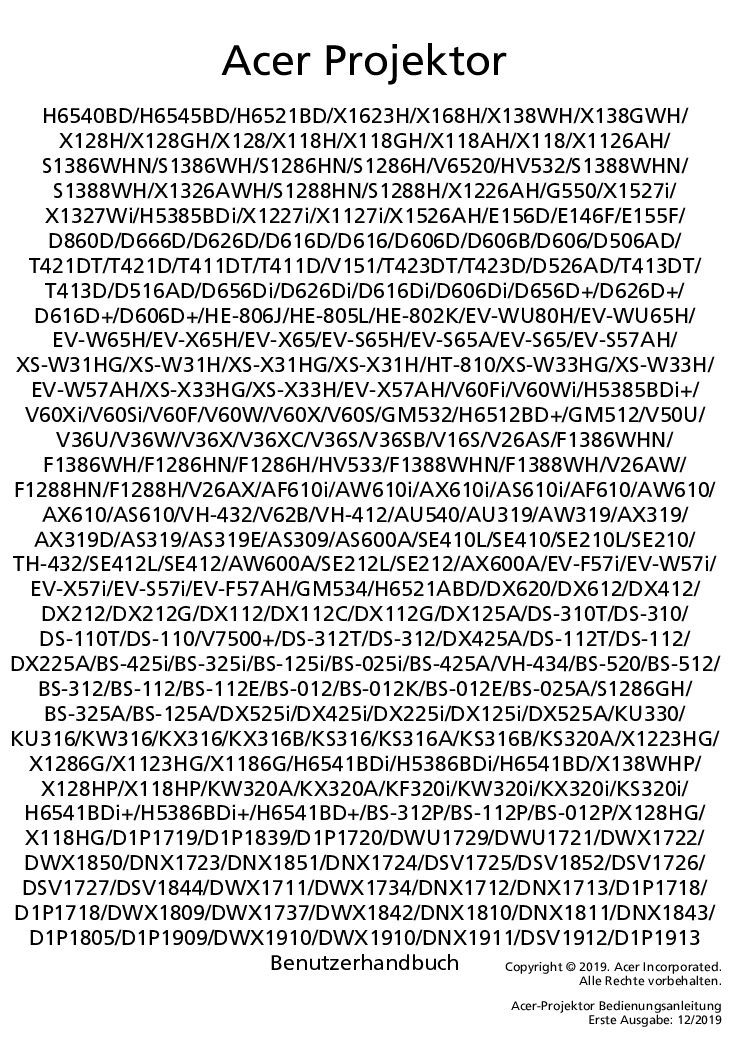

Acer D1P1909 Bedienungsanleitung



Diese Seite ordnet die Bedienungsanleitung des Acer DLP-Projektors nach Kapiteln, Sicherheitshinweisen und der Fehlerbehebung. Das Dokument deckt eine ganze Modellfamilie ab; die Bestellnummer D1P1909 bezeichnet die Ausführung, für die diese Anleitung bereitgestellt wird. Jede Aussage auf dieser Seite trägt die Seitenzahl der Anleitung, auf der sie steht, damit Sie sie im Original nachlesen können. Die Bezugsseite nennt 92 Seiten und dieses verifizierte PDF umfasst ebenfalls 92 Seiten.

Technische Daten

Quelle der Werte sind die Seiten 62 bis 67 der Anleitung. Die Anleitung weist ausdrücklich darauf hin, dass sich Design und technische Daten ohne Ankündigung ändern können und die Werte je nach Modelldefinition variieren (Hinweis 1 und 2). Die hier genannten elektrischen Kenndaten und Abmessungen gelten für die im Datenblatt aufgeführten Modelle.

Hinweis zur Seitenzählung: In diesem Artikel werden die PDF-Seitenzahlen zitiert, weil die Anleitung mehrsprachig ist und die deutsche Druckzählung von der PDF-Zählung abweicht. Wer die Datei über den Direktlink öffnet, findet die hier genannten Stellen direkt unter derselben PDF-Seitennummer.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Für welches Gerät und welche Bestellnummer gilt diese Anleitung?

Sie gilt für den Acer DLP-Projektor der Bestellnummer D1P1909, genannt im Lieferumfang und Datenblatt (Seite 62). Die Bedienungsanleitung deckt nach eigenen Angaben mehrere Modellvarianten ab, deren Werte je nach Modelldefinition variieren können (Seite 62, 65). Vor dem Einsatz sollten Sie die Angaben mit dem Typenschild am Gerät abgleichen (Seite 62).

Welches Zubehör liegt bei und was ist optional?

Zum Standardlieferumfang gehören Netzkabel, Fernbedienung, zwei AAA-Batterien für die Fernbedienung, die Bedienungsanleitung auf CD-ROM, eine Kurzanleitung sowie eine Sicherheitskarte (Seite 62). Als optional gekennzeichnet sind ein HDMI-Kabel, ein VGA-Kabel, eine Tragetasche und eine separate Medien-Drahtlos-Anleitung (Seite 62).

Wie schließe ich eine Quelle an und welche Auflösung ist möglich?

Der Projektor ist mit Netzanschluss, VGA-Eingang, HDMI, FBAS-Video, RS232, 3,5-mm-Audioeingang und -ausgang sowie einem USB-Anschluss für den Drahtlos-Dongle ausgestattet (Seite 65). Die native Auflösung beträgt 800 × 600 SVGA, maximal wird WUXGA-RB 1920 × 1200 unterstützt; die Anzeigeauflösung am angeschlossenen Computer sollte 1920 × 1200 oder weniger betragen (Seite 62, 65).

Wie reinige ich das Gerät und vor allem das Objektiv?

Zur Reinigung des Gehäuses verwenden Sie ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch; Scheuermittel, Wachse oder flüchtige Lösungsmittel sind nicht erlaubt (Seite 8). Das Objektiv reinigen Sie vorsichtig, und falls es durch unsachgemäße Reinigung beschädigt wird, ist dies nicht durch die Gewährleistung abgedeckt (Seite 9). Vor der Objektivreinigung schalten Sie den Projektor aus (Seite 9).

Wann muss die Lampe gewechselt werden und wer darf das?

Die Lampe erreicht bald ihr Lebensende, wenn die Meldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. Auswechseln empfohlen“ erscheint (Seite 58). Der Projektor erkennt die Betriebszeit automatisch; der Lampenwechsel darf nur durch qualifiziertes Servicepersonal erfolgen (Seite 58). Vor dem Wechsel muss das Gerät mindestens 45 Minuten abgekühlt sein, weil das Lampenfach heiß ist (Seite 58).

Fehlerbaum

Die Fehlerbehebung der Anleitung lässt sich in vier Hauptpfade gliedern: ein Gerät ohne Bild, Bildstörungen wie falsche Darstellung oder Unschärfe, Probleme mit Lampe und Temperatur sowie Störungen der Signalquelle. Der folgende Baum ordnet diese Pfade nach dem ersten sichtbaren Anzeichen und führt jeweils zu der Maßnahme, die das Dokument selbst nennt (Seiten 55 bis 60).

Ablauf der Störungssuche

1. Grenzen Sie das Anzeichen ein: Erscheint überhaupt kein Bild, ist das Bild falsch oder unscharf, meldet das Gerät Überhitzung oder Lampe, oder bleibt die Signalquelle ohne Ausgabe (Seiten 55 bis 58)?
2. Prüfen Sie bei keinem Bild die Verbindung, ob die Objektivabdeckung entfernt und der Projektor eingeschaltet ist und die Lampe richtig installiert ist (Seite 55).
3. Stellen Sie bei einer falschen Darstellung sicher, dass die Anzeigeauflösung des Computers 1920 × 1200 oder weniger beträgt (Seite 55).
4. Korrigieren Sie bei Unschärfe oder Verzerrung den Fokusring, den Zoomring und den Abstand zur Leinwand (Seite 57).
5. Lesen Sie die LED- und Alarmdefinitionen: Eine rote Betriebs-LED zeigt Fehler wie Überhitzung, Gebläseversagen, Lampenversagen oder Farbradversagen an (Seite 59).
6. Lassen Sie den Lampenwechsel und alle nicht vom Benutzer durchführbaren Reparaturen durch qualifiziertes Servicepersonal ausführen (Seite 58).

Quelle der Schritte sind die Kapitel Fehlerbehebung (Seite 55 bis 58) sowie die Liste mit LED- und Alarmdefinitionen (Seite 59). Die Reinigung des Objektivs und Gehäuses ist im Kapitel Sicherheit und Pflege beschrieben (Seite 8, 9).

Symptom-Assistent: Schritt für Schritt zur Lösung

Die folgenden fünf Schritte arbeiten vom häufigsten Anzeichen zum selteneren. Jeder Schritt nennt die Maßnahme mit der Seite, auf der die Anleitung sie beschreibt.

Schritt 1: Es wird gar kein Bild angezeigt?

Verbindung: Führen Sie die Verbindung wie im Abschnitt Inbetriebnahme beschrieben aus und prüfen Sie die Kontaktstifte der Anschlüsse (Seite 55).

Objektivabdeckung: Entfernen Sie die Objektivabdeckung und schalten Sie den Projektor ein (Seite 55).

Schritt 2: Das Bild ist falsch, rollend oder nur teilweise sichtbar?

Auflösung: Stellen Sie am Computer eine Auflösung von 1920 × 1200 (WUXGA-RB) oder weniger ein (Seite 55).

Ausgabe umschalten: Schalten Sie bei Notebooks die Bildschirmausgabe um, zum Beispiel mit [Fn]+[F4] oder der passenden Tastenkombination (Seite 56).

Schritt 3: Das Bild wackelt, flimmert oder ist unscharf?

Abstimmung: Korrigieren Sie das Bild über die Funktion Abstimmung (Seite 57).

Fokus und Zoom: Stellen Sie die Schärfe über den Fokusring ein und prüfen Sie den Abstand zur Leinwand (Seite 57).

Schritt 4: Der Projektor meldet Überhitzung oder die Lampe versagt?

Überhitzung: Prüfen Sie die Umgebungstemperatur (5 bis 40 °C), ob der Staubfilter gereinigt werden muss und ob Zu- und Abluftöffnungen frei sind (Seite 58).

Lampe: Wenn die Lampe erlischt oder einen Knall macht, ist das Lebensende erreicht; der Wechsel darf nur durch Servicepersonal erfolgen (Seite 58).

Schritt 5: Die LAN/WLAN- oder USB-Anzeigequelle zeigt „Kein Signal“?

Ein- und Ausschalten: Schalten Sie den Projektor aus und wieder ein (Seite 58).

Kabel: Prüfen Sie die Signalquelle und das Anschlusskabel (Seite 56, 65).

Wenn keine dieser Maßnahmen hilft: Die Anleitung schließt die Fehlerbehebung mit dem Hinweis, dass Sie sich an Ihren Händler oder das nächstgelegene Kundendienstzentrum wenden sollen, wenn sich ein Problem nicht beseitigen lässt (Seite 55). Die vollständige Fehlerbehebungstabelle mit den Lösungen finden Sie auf den Seiten 55 bis 60; die Datei selbst rufen Sie über diesen Direktlink zur PDF-Datei auf.

Sicherheitshinweise

Die folgende Zusammenstellung fasst das Kapitel Sicherheit (Seite 3 bis 9) sowie die Hinweise zur Reinigung und zum Lampenwechsel (Seite 8, 9, 58) zusammen.

Netzanschluss und Aufstellung

• Beachten Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in der Anleitung; der Erdungspol ist eine Sicherheitsmaßnahme (Seite 4, 8).
• Verwenden Sie keine unverträglichen Teile und stellen Sie sicher, dass die Lüftungsschlitze frei bleiben (Seite 4, 5).
• Reinigen Sie das Gerät nur mit einem weichen, mit mildem Reinigungsmittel angefeuchteten Tuch; keine Scheuermittel, Wachse oder Lösungsmittel (Seite 8).
• Betreiben Sie den Projektor nur innerhalb der Umgebungstemperatur von 0 °C bis 40 °C (Seite 62).

Objektiv, Lampe und Hitze

• Das Lampenfach ist heiß; lassen Sie das Gerät vor dem Lampenwechsel mindestens 45 Minuten abkühlen (Seite 58).
• Versuchen Sie nicht, die Lampe eigenhändig zu ersetzen; wenden Sie sich an qualifiziertes Servicepersonal (Seite 58).
• Lassen Sie die Lampe beim Wechsel nicht fallen und fassen Sie die Birne nicht an, weil sie zerbrechen und Verletzungen verursachen kann (Seite 58).
• Reinigen Sie das Objektiv vorsichtig; eine Beschädigung durch unsachgemäße Reinigung ist nicht durch die Gewährleistung abgedeckt (Seite 9).

Kinder und Umgebung

• Halten Sie Kinder von dem Gerät und dem Verpackungsmaterial fern, um Verletzungen und Erstickungsgefahr zu vermeiden (Seite 3).
• Stellen Sie den Projektor nicht an Orten mit starker Feuchtigkeit oder Staubentwicklung auf (Seite 3, 5).
• Decken Sie die Lüftungsöffnungen nicht ab, damit keine Überhitzung entsteht (Seite 4, 5).
• Bewahren Sie die Sicherheitskarte auf und lesen Sie die gedruckten Warnhinweise vor Inbetriebnahme (Seite 8, 62).

Defekt, Reparatur und Entsorgung

• Öffnen Sie das Gerät nicht selbst; Reparaturen dürfen nur durch qualifiziertes Servicepersonal erfolgen (Seite 58).
• Trennen Sie bei Rauch- oder Geruchsentwicklung sofort den Netzstecker und wenden Sie sich an den Kundendienst (Seite 3).
• Verwenden Sie nur das vorgeschriebene Leuchtmittel und originales Zubehör, weil sonst die Sicherheit nicht gewährleistet ist (Seite 58, 62).
• Entsorgen Sie das Gerät und die Batterien nach den örtlichen Vorschriften für Elektroaltgeräte (Seite 8).

Hinweis: Diese Übersicht gibt die Sicherheitshinweise gekürzt und nach Themen geordnet wieder; sie ersetzt nicht den vollständigen Wortlaut der Kapitel auf den Seiten 3 bis 9. Maßgeblich ist allein der ursprüngliche Text des Dokuments.
