Das Handbuch beschreibt einen Tintenstrahl-Multifunktionsdrucker mit hinterem Papiereinzug, zwei getrennten FINE-Patronen für Farbe und Schwarz, einer flachen Auflage zum Scannen und Kopieren sowie einer kleinen LCD-Segmentanzeige als Bedienungshilfe. An Schnittstellen nennt der technische Anhang Hi-Speed-USB und Wi-Fi im 2,4-GHz-Band; für Mobilgeräte nennt es AirPrint, PIXMA Cloud Link und Mopria sowie die App Canon PRINT Inkjet/SELPHY.
Für Supportfragen wichtig ist die Serienlogik: Die Anzeige erklärt Wartungs- und Fehlercodes, die Tasten Einrichten, Papierauswahl, OK und Stopp führen durch Reinigung, Formatwahl und Fehlerquittierung, und die Netzwerkfunktionen laufen über die Netzwerk- und die Direkt-Taste.
Ausstattung laut technischem Anhang
| Punkt | Feststellung im Handbuch | Belegseite |
|---|---|---|

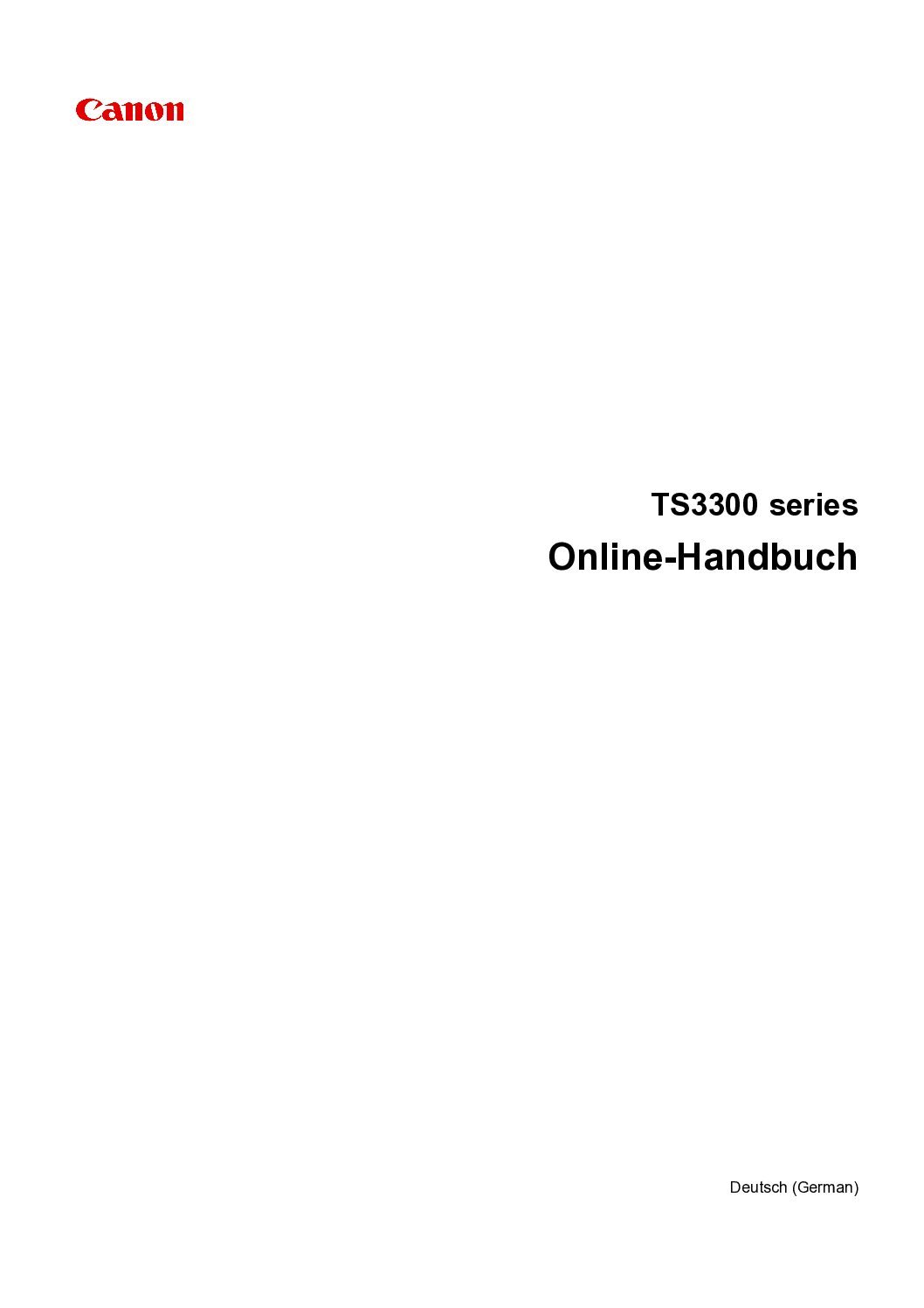

| Dokumentart | Online-Handbuch der Reihe TS3300 series, Ausgabe in deutscher Sprache | S. 1 |
| Netzwerkstandards | Wi-Fi nach IEEE802.11n, IEEE802.11g und IEEE802.11b, 2,4 GHz, Kanäle 1 bis 11 oder 1 bis 13 | S. 169 |
| Außenmaße | etwa 435 x 316 x 145 mm in Breite, Tiefe und Höhe | S. 169 |
| Stromaufnahme | unter 11 Watt beim Drucken oder Kopieren, Standby bei minimal 1,7 Watt | S. 169 |
| Papierformate | Sonderformate zwischen 89 x 127 mm und 215,9 x 676 mm, dazu A4, Letter, Legal, A5, B5 und etliche Fotoformate | S. 174 |
| Papiergewicht | Normalpapier von 64 bis 105 g/m² | S. 174 |
| Tintensystem | zwei FINE-Patronen, Farbe links und Schwarz rechts in der Halterung | S. 93 |
| Scannerfeld | maximales Scanformat A4/Letter mit 600 x 1200 dpi optischer Auflösung | S. 170 |
| Anzeige | LCD-Segmentfeld, das Buchstaben oder Zahlen von 0 bis 19 zeigt | S. 153 |
| Mobiles Drucken | AirPrint, Google Cloud Print, PIXMA Cloud Link, Windows 10 Mobile Print und Mopria; als Betriebssysteme iOS, Android und Windows 10 Mobile | S. 171 |
Meldungen und Fehlercodes
Tritt ein Fehler auf, meldet das Handbuch drei Ebenen: Die Alarm-Anzeige leuchtet oder blinkt, in der LCD-Anzeige erscheint ein Fehlercode wie E03, und auf dem Computerbildschirm steht dazu oft ein Supportcode, also eine vierstellige Fehlernummer. Die Tabelle unten gibt die Cause-Spalten der Handbuchübersicht (Seiten 378 bis 384) wörtlich wieder; die Maßnahme-Spalte ist dicht zusammengefasst, jeder Link führt auf die Originalseite mit dem wörtlichen Beleg.
Zwei Dinge stehen sichtbar nicht in diesem Dokument: Die Modellvariante TS3350 wird auf keiner Seite genannt, belegt ist nur die Reihe TS3300 series (Titelseite, PDF-Seite 1); und eine Bluetooth-Einrichtung fehlt komplett, Bluetooth begegnet nur als Markenbegriff in der Lizenzliste. Für beides gibt es im Heft keinen einzigen anwendbaren Verfahrensschritt.
Nach der Codetabelle folgt eine Auswahl der 24 Detailseiten (Seiten 391 bis 418), auf denen das Handbuch zu einzelnen Supportcodes Ursache und Verfahren in ausführlicher Schrittfolge beschreibt.
LCD-Fehlercodes mit Supportcode und Ursache (Auszug wörtlich)
| Fehlercode (Display) | Supportcode | Ursache im Wortlaut des Handbuchs | Maßnahme in Kurzfassung | Belegseite |
|---|---|---|---|---|
| E02 | 1000, 3442 bis 3445 | Kein Papier mehr im Drucker. | Papier einlegen, Format mit Papierauswahl bestätigen, dann OK drücken; beim manuellen Duplexdruck die zweite Seite wie am Bildschirm vorbereitet einlegen. | S. 378 |
| E03 | 1203, 1300 | Die Abdeckung ist während des Druckvorgangs geöffnet; oder: Beim Einzug des Papiers aus dem hinteren Fach ist ein Papierstau aufgetreten. | Abdeckung schließen (1203) oder das gestaute Papier entfernen (1300), danach OK drücken. | S. 378 |
| E04 | 168A | Die FINE-Patrone ist nicht installiert. | Passende Patronen einsetzen, bis sie einrasten, Abdeckung schließen. | S. 378 |
| E05 | 1401, 1403, 1430, 1485 | Die Tintenpatrone wird nicht erkannt. | Prüfen, ob die Farbpatrone links und die Schwarzpatrone rechts fachgerecht sitzt, Modellnummer der Patrone kontrollieren; hilft das nicht, Patrone ersetzen. | S. 378 |
| E08 | 1700, 1701, 1712 bis 1715 | Der Tintenauffangbehälter ist fast voll. | Je nach Code vorgehen; für 1700 und 1701 gibt es eigene Unterseite mit OK-Bestätigung und Servicecenter-Hinweis. | S. 379 |
| E09 | 1890 | Möglicherweise wurde das Klebeband oder Schutzmaterial an der Patronen-Halterung noch nicht entfernt. | Schutzmaterial entfernen. | S. 379 |
| E11 | 4102, 4103 | Der Druckvorgang kann mit den aktuellen Druckeinstellungen nicht ausgeführt werden. | Abbrechen (Stopp), Medientyp oder Papierformat berichtigen, erneut drucken. | S. 379 |
| E12 | 4100 | Die angegebenen Daten können nicht gedruckt werden. | Druckauftrag abbrechen, Datenquelle prüfen. | S. 379 |
| E13 | 1686 | Die Tinte ist möglicherweise aufgebraucht. | Tastenfunktion zum Weiterdrucken ohne Tinkenerkennung bekannt; Canon empfiehlt neue Originalpatronen. | S. 379 |
| E14 | 1684 | Die Tintenpatrone wird nicht erkannt. | Patrone herausnehmen und neu einsetzen. | S. 379 |
| E15 | 1682 | FINE-Patrone wird nicht erkannt. | Patrone tauschen, bei Bleiben des Fehlers Servicecenter kontaktieren. | S. 379 |
| E16 | 1688 | Die Tinte ist aufgebraucht. | Patrone wechseln; Notbetrieb durch Halten der Stopp-Taste möglich, danach sofort tauschen. | S. 379 |
| E23 | 3446 | Die IP-Adresse und die Subnetzmaske widersprechen einander. | Netzwerkeinstellungen am Drucker oder Router korrigieren. | S. 379 |
| E31 | – | Fehler bei Wi-Fi-Einrichtung. | OK am Drucker drücken; bei WPS Sicherheitseinstellungen prüfen und neu einrichten, sonst andere Einrichtungsmethode wählen. | S. 379 |
| E32 | – | Bei der Einrichtung wird kein Wireless Router gefunden. | OK drücken und Wi-Fi-Einrichtung erneut ausführen. | S. 379 |
| E33 | – | Verbindung nicht möglich, da mehrere Router gleichzeitig verbinden wollen. | OK drücken, etwa zwei Minuten warten und die Einrichtung erneut starten. | S. 379 |
| E34 | 3440 | Die einfache Drahtlosverbindung ist fehlgeschlagen. | Erneut verbinden oder Routeereinstellungen nachlesen. | S. 380 |
| E36 | 3441 | Die einfache Drahtlosverbindung ist fehlgeschlagen. | Wie bei E34: Einrichtung wiederholen. | S. 380 |
| E37 | – | Fehler bei Wi-Fi-Einrichtung. | OK drücken, Router aus- und einschalten, Einrichtung wiederholen. | S. 380 |
| E38 | – | Verbindung mit einem Wireless Router nicht möglich; ändern der LAN-Einstellungen nicht möglich. | Wi-Fi am Drucker aktiv, richtiger Router, Kennwort und Netzwerkname prüfen; Router neu starten; LAN-Einstellungen nur ohne aktive LAN-Verbindung ändern. | S. 380 |
| E39 | 495A | Bei der Kommunikation über Wi-Fi oder im Standby-Modus ist ein Fehler aufgetreten. | OK drücken, Verbindung neu aufbauen. | S. 380 |
| E45 | – | Verbindung zum Netzwerk nicht möglich. | OK drücken, LAN-Verbindung und Netzwerkeinstellungen prüfen; die Verbindung steht oft nach einiger Zeit von selbst. | S. 380 |
| E46 | – | Verbindung zum Internet nicht möglich. | OK drücken, Routeereinstellungen kontrollieren. | S. 380 |
| E47 | – | Verbindung zum Server nicht möglich. | OK drücken, später erneut versuchen; bei Google Cloud Print Registrierung prüfen. | S. 381 |
| E48 | – | Verbindung zum Server nicht möglich. | OK drücken, Vorgang nach einiger Zeit wiederholen. | S. 381 |
| E49 | – | Fehler bei der Verbindung zum Internet, da die Netzwerkverbindung noch vorbereitet wird. | OK drücken, nach Abschluss des Verbindungsaufbaus erneut versuchen. | S. 381 |
| E50 | – | Fehler beim Abrufen von Inhalten. | OK drücken, später erneut versuchen. | S. 381 |
| E51 | – | Verbindung zum Server nicht möglich. | OK drücken, Vorgang nach einiger Zeit wiederholen. | S. 381 |
| E52 | – | Fehler bei der Registrierung des Druckers in Google Cloud Print wegen Zeitüberschreitung. | OK drücken, Registrierung erneut ausführen. | S. 381 |
| E53 | – | Es werden nur Informationen gelöscht, die auf dem Drucker registriert sind, weil keine Verbindung zu Google Cloud Print besteht. | OK drücken, registrierte Daten von Computer oder Smartphone löschen. | S. 381 |
| E54 | – | Es werden nur Informationen gelöscht, die auf dem Drucker registriert sind, weil das IJ Cloud Printing Center nicht erreichbar ist. | OK drücken, registrierte Informationen löschen. | S. 381 |
| E55 | – | Der Drucker ist bereits in IJ Cloud Printing Center registriert. | OK drücken, Registrierung löschen und den Drucker neu anmelden. | S. 381 |
| E56 | – | Der Onlinedienst ist in Ihrer Region nicht verfügbar. | OK drücken, Anbieter nach der Verfügbarkeit fragen. | S. 381 |
| E57 | 2900 | Die Testseite für die Druckkopfausrichtung konnte nicht gescannt werden. | Ausrichtungsseite richtig auflegen, Auflage säubern, dann die automatische Ausrichtung neu starten. | S. 382 |
| E58 | – | Der Kopiervorgang wurde gestartet, bevor das Papierformat registriert war. | Papierformat wählen, Kopie neu starten; Abbruch über die Stopp-Taste. | S. 382 |
| E59 | 2114 | Die Einstellungen für das Papierformat im Druckertreiber stimmen nicht mit dem im Drucker registrierten Format überein. | Auftrag stoppen, Format an der Papierauswahl-Taste und im Treiber vergleichen, danach erneut drucken. | S. 382 |
| E61 | 3412 | Das Scannen des Originals ist fehlgeschlagen. | Scanvorgang wiederholen, Original und Auflage prüfen. | S. 382 |
| E62 | – | Während des Scannens ist ein unerwarteter Fehler aufgetreten. | OK drücken, Einstellungen ändern, Vorgang erneut ausführen. | S. 382 |
| E63 | – | Die maximal zulässige Anzahl an Seiten, die gespeichert werden kann, wurde erreicht. | OK drücken, Restseiten in eine weitere Datei speichern. | S. 382 |
| E64 | – | Das Scannen des Originals ist fehlgeschlagen, weil nichts oder Falsches auf der Auflage liegt. | Original in richtiger Lage auflegen, OK drücken, erneut scannen. | S. 382 |
| E65 | – | Das Speichern der gescannten Daten ist fehlgeschlagen, weil der Druckerspeicher voll ist. | OK drücken, Auflösung senken oder weniger Originale auf einmal scannen. | S. 382 |
| P02 | 5100 | Es ist ein Druckerfehler aufgetreten. | Stopp drücken, Drucker aus, Hindernisse für die Patronen-Halterung entfernen, Patronen nachdrücken, wieder einschalten. | S. 383 |
| P03 | 6000 | Es ist ein Druckerfehler aufgetreten. | Erst gestautem Papier entfernen, dann aus-, wieder einschalten; bleibt der Fehler, Servicecenter. | S. 383 |
| P07 | 5B00 bis 5B15 | Es ist ein Druckerfehler aufgetreten. | Für diese Codes steht im Handbuch nur der Weg zum Canon-Servicecenter. | S. 383 |
| P08 bis P29 | 5011 bis 6946 | Es ist ein Druckerfehler aufgetreten. | Drucker ausschalten, Netzkabel trennen, wieder anschließen und einschalten; sonst Reparatur beim Servicecenter beantragen. | S. 383 |
| P10 | B202, B203 | Es ist ein Fehler aufgetreten, der eine Reparatur erforderlich macht. | Ausschalten und Netzkabel trennen. | S. 383 |
| P10 (Fortsetzung) | B204, B205 | Ebenfalls ein reparaturbedürftiger Fehler. | Der Rat des Handbuchs: ein Canon-Servicecenter in der Nähe aufsuchen. | S. 384 |
Supportcodes mit eigener Detailseite (Auswahl)
| Supportcode | Thema der Detailseite | Verfahren laut Handbuch | Belegseite |
|---|---|---|---|
| 1000 | Kein Papier mehr im Drucker | Papier in das hintere Fach einlegen, Führungen anlegen, blinkendes Format mit der Papierauswahl-Taste bestätigen, dann OK drücken. | S. 396 |
| 1200 | Die Abdeckung ist geöffnet | Abdeckung schließen und einen Moment warten. | S. 397 |
| 1203 | Abdeckung während des Drucks geöffnet | Papier langsam mit beiden Händen herausziehen, Abdeckung schließen, OK drücken; die fertige Seite wird nicht erneut gedruckt. | S. 398 |
| 1300 | Papierstau beim Einzug aus dem hinteren Fach | Papier langsam aus Ausgabeschacht oder hinterem Fach herausziehen, neu einlegen, OK drücken. | S. 391 |
| 1401 | FINE-Patrone nicht installiert | Patrone einsetzen; bleibt der Fehler, Patrone ist möglicherweise beschädigt (Servicecenter). | S. 399 |
| 1430 | FINE-Patrone wird nicht erkannt | Patrone herausnehmen und erneut einsetzen, sonst durch eine neue ersetzen. | S. 400 |
| 1485 | Keine korrekte Tintenpatrone eingesetzt | Falsche Patrone ist unvereinbar; korrekte Patrone einsetzen oder mit Stopp abbrechen. | S. 401 |
| 1682 | FINE-Patrone wird nicht erkannt | Patrone tauschen; bei Bleiben des Fehlers Reparatur beantragen. | S. 402 |
| 1686 | Tinte möglicherweise aufgebraucht | Tintenerkennung wird abgeschaltet; zum Weiterdrucken Stopp mindestens fünf Sekunden halten. | S. 403 |
| 1688 | Tinte ist aufgebraucht | Patrone tauschen und Abdeckung schließen; Notbetrieb ebenfalls über die Stopp-Taste. | S. 404 |
| 168A | Keine FINE-Patrone eingesetzt | Kompatible Patronen fachgerecht einsetzen, bis sie einrasten. | S. 405 |
| 1700 | Tintenauffangbehälter fast voll | OK drücken, um fortzusetzen; Reparatur über das Servicecenter beantragen. | S. 406 |
| 2114 | Papierformat-Treiber und Drucker stimmen nicht überein | Auftrag stoppen, Format an Papierauswahl-Taste und im Treiber vergleichen, neu drucken. | S. 408 |
| 2900 | Ausrichtungstestseite nicht gescannt | Seite richtig auflegen, Auflage reinigen, Ausrichtung erneut starten; sonst manuell ausrichten. | S. 409 |
| 4102 | Medientyp und Papierformat nicht korrekt | Abbrechen, Medientyp oder Format ändern, etwa Fotoglanzpapier nur mit passendem Seitenformat. | S. 411 |
| 5100 | Druckerfehler | Hindernisse für die Patronen-Halterung entfernen, Patronen einrasten lassen, neu starten. | S. 415 |
| 5200 | Druckerfehler | Ausschalten, Netzkabel trennen, nach einer Weile wieder anschließen und einschalten. | S. 416 |
| 5B00 | Druckerfehler | Der einzige Rat des Handbuchs: Reparatur beim Canon-Servicecenter beantragen. | S. 417 |
| 6000 | Druckerfehler, oft nach Papierstau | Stau entfernen, Drucker stromlos machen, erneut einschalten; sonst Servicecenter. | S. 418 |
Wie die Meldungen zusammenspielen
- Supportcode: Das Heft erklärt den Supportcode schlicht als Fehlernummer, die zusammen mit der Fehlermeldung auf dem Computer erscheint. (S. 388)
- Alarm-Anzeige: Leuchtet oder blinkt die Alarm-Anzeige, wird der Fehlercode nacheinander in der LCD-Anzeige eingeblendet; blinken EIN- und Alarm-Anzeige abwechselnd, ist das ein anderer Fall. (S. 377)
- Umfang der Liste: Die Supportcodeliste führt 77 Nummern von 1000 bis 6946 sowie B202 bis B205; die Stau-Codes stehen in einer separaten Übersicht. (S. 389)
Häufige Fragen
Im Display steht E03 und am PC die 1300 – wie bekomme ich das gestaute Papier heil heraus?
Der Code 1300 bedeutet Papierstau beim Einzug aus dem hinteren Fach; das Handbuch lässt das Papier langsam mit beiden Händen herausziehen und schließt einen Weg für Papier im Druckerinneren an.
- Sieh nach, ob du das Papier am Ausgabeschacht oder im hinteren Fach siehst; dann langsam gerade herausziehen, ohne daran zu zerren.
- Ist nichts zu sehen oder ist das Papier gerissen: Drucker ausschalten, Netzkabel trennen, Ausgabefach zurückziehen und Abdeckung öffnen.
- Papierstücke auch unter der Patronen-Halterung und in den seitlichen Leerräumen kontrollieren, danach Abdeckung schließen und neu einlegen.
- Mit der Taste OK fortfahren; gelöschte Aufträge vom Computer erneut senden.
Der Ausdruck hat Auslassungen und weiße Streifen – welche Wartungsschritte sind die richtigen?
Das Heft schreibt eine feste Reihenfolge vor: erst Düsentestmuster drucken und prüfen, dann normale Druckkopfreinigung, bei Bedarf die Intensivreinigung und zum Schluss die Ausrichtung, wenn Linien versetzt laufen.
- Ein Blatt Normalpapier in A4 oder Letter einlegen, Taste Einrichten bis zur 1 drücken und mit Schwarz oder Farbe das Düsentestmuster ausgeben.
- Fehlen Linien oder zeigen sich horizontale weiße Streifen, den Druckkopf reinigen: Einrichten bis zur 2 drücken, dann Schwarz oder Farbe; der Vorgang dauert etwa eine Minute.
- Hilft die Reinigung zweimal nicht, folgt die Intensivreinigung über Menüpunkt 3; sie verbraucht deutlich mehr Tinte.
- Sind gerade Linien versetzt, über Menüpunkt 4 die Ausrichtungsseite drucken und einscannen; bei niedrigem Tintenstand klappt das nicht.
Wie tausche ich eine leere Tintenpatrone (FINE-Patrone) richtig aus?
Nach dem Öffnen der Abdeckung fährt die Halterung in die Austauschposition; die leere Patrone wird nach unten gedrückt und entnommen, die neue schräg eingesetzt, die Farbpatrone nach links und die Schwarzpatrone nach rechts.
- Drucker einschalten, Ausgabefach herausziehen und Abdeckung öffnen – die Halterung bewegt sich von selbst.
- Leere Patrone nach unten drücken, bis sie einrastet, und herausnehmen; die Schutzfolie der neuen Patrone abziehen, dabei weder Kontakte noch Düsen berühren.
- Neue Patrone schräg einsetzen und nach oben drücken, bis sie einrastet, dann Abdeckung schließen.
- Ist die Abdeckung länger als zehn Minuten offen, wandert die Halterung ganz nach links und ein Fehler erscheint – dann Abdeckung schließen und erneut öffnen.
Wie verbinde ich den Drucker mit dem WLAN, auch nach einem Routerwechsel?
Das Serien-Handbuch führt drei Wege: die Wi-Fi-Einrichtung vom Computer aus (Windows oder macOS), die Werkzeugroutine IJ Network Device Setup Utility und für die Neukonfiguration nach Routerwechsel denselben Weg über den Einrichtungsbildschirm.
- Wi-Fi am Drucker aktivieren, falls es aus war: dafür sitzt die Schaltfläche Netzwerk im Bedienfeld.
- Am Windows-Rechner die Einrichtung erneut ausführen oder die Änderungen im Bildschirm Netzwerkeinstellungen des IJ Network Device Setup Utility vornehmen.
- Vor der Einrichtung über das Utility die einfache Drahtlos-Verbindung am Drucker aktivieren: Drucker einschalten und die Taste Direkt drücken, bis das Direkt-Symbol erscheint.
- Klappt die Einrichtung nicht, zeigen die Displaymeldungen E31 bis E38, welcher Schritt erneut oder mit anderer Methode laufen muss.
Vom Smartphone drucken – welche App brauche ich und wie lautet das Kennwort der Direktverbindung?
Der Handbuchweg führt über Canon PRINT Inkjet/SELPHY aus dem App Store oder bei Google Play; wer ohne Router direkt verbindet, wählt am Gerät den Drahtlos-Direkt-Netznamen der Serie und als Kennwort die Seriennummer des Druckers.
- App Canon PRINT Inkjet/SELPHY installieren; damit beschreibt das Heft das Drucken von Fotos vom Smartphone oder Tablet.
- Für die Direktverbindung: Papier einlegen, Format über Papierauswahl und OK bestätigen und dann in derWLAN-Liste des Geräts den Namen mit der Endung TS3300series aussuchen.
- Kennwort ist laut Standard-Einstellungen die Seriennummer des Druckers, gesichert mit WPA2-PSK (AES).
- Ohne App und Router gehen zudem AirPrint, PIXMA Cloud Link und Mopria als mobile Druckfunktionen.
Woran sehe ich ohne Computer, dass die Tinte fast leer ist oder ganz fehlt?
Am Bedienfeld leuchten oder blinken die getrennten Anzeigen für farbige und schwarze Tinte: Leuchten heißt fast leer, blinken zusammen mit der Alarm-Anzeige bedeutet Fehler, etwa weil eine Patrone fehlt.
- Kopf des Bedienfelds prüfen: oben Schwarz, unten Farbe; leuchtet eine Anzeige, sollte eine neue Patrone bereitliegen.
- Blinkt die Anzeige mit der Alarm-Anzeige, den angezeigten Fehlercode ablesen und der Codetabelle folgen.
- Eine leere Patrone muss trotzdem eingesetzt bleiben – sonst meldet der Drucker Fehlermeldung und verweigert sogar den Schwarzdruck.
Störungsbaum: Symptom, Prüfung, Maßnahme
Der Baum folgt der Prüffolge des Handbuchs: erst Anzeige und Codes ablesen, dann die passende Verfahrensseite aufsuchen und jede Stufe mit den Tasten am Gerät quittieren.
Der Drucker stoppt, die Alarm-Anzeige leuchtet oder blinkt
- Code ablesen: Leuchtet oder blinkt die Alarm-Anzeige, erscheint der Fehlercode in der LCD-Anzeige; blinken EIN- und Alarm-Anzeige abwechselnd, ist es ein anderer Fehlerzweig. (S. 376, S. 377)
- Supportcode zuordnen: Zeigt der Computer eine Nummer, gehört sie zur Supportcodeliste von 1000 bis 6946, und die verlinkten Detailseiten geben das Verfahren vor. (S. 388, S. 389)
E02: Papier wird nicht eingezogen oder ist alle
- Papier vorbereiten: Kanten bündig ausrichten und gewelltes Papier glätten, sonst droht erneuter Stau; danach die Papierführung anlegen. (S. 80, S. 396)
- Format bestätigen: Blinken Papierstatus und Format in der Anzeige, das eingelegte Format mit der Taste Papierauswahl wählen und die Maßnahmen mit OK abschließen. (S. 396)
Ausdrucke unvollständig: Streifen, dünne Stellen, versetzte Linien
- Zustand prüfen: Über Menüpunkt 1 der Einrichten-Taste das Düsentestmuster drucken; bei niedrigem Tintenstand erst die Patrone tauschen, weil das Muster sonst nicht korrekt gedruckt wird. (S. 103)
- Reinigungsstufen einhalten: Linien fehlen: Reinigung über Menüpunkt 2; nach zwei Reinigungen ohne Erfolg Intensivreinigung über Punkt 3; Linien versetzt: Ausrichtung über Punkt 4. (S. 105, S. 106, S. 107)
Das Smartphone findet im Drahtlos-Direkt-Betrieb nichts
- Direktmodus am Drucker einschalten: Die Taste Direkt aktivieren, bis das Direkt-Symbol erscheint; leuchtet das Direkt-Symbol in der Anzeige, ist Drahtlos Direkt an. (S. 53, S. 154)
- Netznamen und Kennwort kennen: Der Direkt-Netzname trägt die Endung TS3300series mit den letzten sechs Stellen der MAC-Adresse, das Kennwort ist die Seriennummer des Druckers. (S. 46, S. 250)
Sicherheitshinweise aus dem Handbuch
Die Warnblöcke des Online-Handbuchs stehen verstreut in den Grundlagen, im Überblickskapitel (Seiten 118 bis 121) und bei den Patronenarbeiten; sie hängen deshalb hier fest, weil genau diese Punkte die häufigsten Rückfragen auslösen: Stromloser Zustand bei Papierentnahme, Gewichts- und Lagergrenzen der Auflage und der Weg für Altmaterial.
- Warnsymbol: Das Heft unterscheidet Warnungen für schwere Personen- und Sachschäden von Vorsicht und Wichtig; schon in den Grundlagen wird vor Nichtbeachtung gewarnt. (S. 10)
- Aufstellort: Kein instabiler oder vibrierender Platz, keine Hitze, Feuchtigkeit oder Staub; hochfloriger Teppich ist ausdrücklich tabu. (S. 119)
- Netzanschluss: Steckdose frei erreichbar halten und den Stecker nie am Kabel herausziehen. (S. 119)
- Störquellen: Wegen möglicher Beeinflussung nicht neben medizinischen oder anderen elektronischen Geräten aufstellen. (S. 120)
- Tinte und Patronen: FINE-Patronen niemals öffnen, auseinandernehmen oder verbiegen; sie dürfen nicht ins Feuer geworfen werden. (S. 119)
- Hände und Kleidung: Beim Patronentausch nicht schütteln – austretende Tinte verschmutzt Personen und Umgebung. (S. 93)
- Grenzwicht Auflage: Auf die Scanauflage gehören keine Gegenstände über zwei Kilogramm Gewicht. (S. 119)
- Entsorgung: Leere Patronen nach den örtlichen Vorschriften für Verbrauchsmaterial entsorgen; das Altgerät gehört wegen der WEEE-Richtlinie nicht in den Hausmüll, sondern auf eine autorisierte Sammelstelle. (S. 92)
- Einsatzbereit halten: Der Drucker verlangt, dass immer eine FINE-Patrone eingesetzt ist – die Halterung ohne Patrone zu betreiben, ist ihm fremd. (S. 90)
Verwandte Teile und Zubehör
| Element | So nennt es das Handbuch | Warum der Support danach fragt | Belegseite |
|---|---|---|---|
| Farbpatrone | Die FINE-Patrone mit den Farbtinten, eingesetzt in die linke Halterung | Fehlt sie, verweigert der Drucker auch den reinen Schwarzdruck mit Fehlermeldung. | S. 91 |
| Schwarzpatrone | Die FINE-Patrone mit der schwarzen Tinte, rechte Halterung | Beide Patronen bleiben auch bei einseitigem Verbrauch eingesetzt; nur gegen neue tauschen. | S. 93 |
| Tintenauffangbehälter | Der Behälter meldet über die Codes 1700 bis 1715 seinen Füllstand | Voll bedeutet Servicecenter-Weg, kein Kundenfeld – deshalb früh quittieren. | S. 379 |
| Büropapier | Canon Red Label Superior WOP111 als empfohlenes Normalpapier | Das Heft empfiehlt dieses Papier namentlich; Kapazität rund 60 Blatt A4 im hinteren Fach. | S. 175 |
| Fotopapier | Fotoglanzpapier Plus II mit den Kennungen PP-201, PP-208 und PP-301 | Für Fotoqualität genannt; Artikelnummern stehen da, Bestellnummern des Handels nicht. | S. 175 |
| Netzkabel | Das mitgelieferte Kabel passt nur zum Kaufland | Nach einem Umzug oder Zweitstandort erste Fehlerquelle für komplett tote Geräte. | S. 169 |
| Tintenstandsanzeigen | Separate Anzeigen für schwarze und farbige Tinte im Bedienfeld | Leuchten warnt vor leerer Patrone, Blinken kündigt den Fehlercode an. | S. 96 |
| Stopp-Taste | Taste zum Abbrechen von Druck, Kopie und Scan | In den Fehlerverfahren oft der zweite Schritt, besonders beim Notbetrieb ohne Tinte. | S. 146 |
Kapitel mit Seitenzahl
Canon PIXMA TS3350: So führt das Inhaltsverzeichnis auf PDF-Seite 2 die Kapitel; gedruckte Zahl und PDF-Seite sind hier gleich.
| Kapitel im Handbuch | Seite |
|---|---|
| Verwendung des Online-Handbuchs | S. 9 |
| In diesem Dokument verwendete Symbole | S. 10 |
| Benutzer von Touchscreen-Geräten (Windows) | S. 11 |
| Marken und Lizenzen | S. 12 |
| Grundfunktionen | S. 27 |
| Drucken von Fotos über den Computer | S. 28 |
| Drucken von Fotos über ein Smartphone/Tablet | S. 33 |
| Kopieren | S. 36 |
| Netzwerk | S. 40 |
| Einschränkungen | S. 43 |
| Tipps für die Netzwerkverbindung | S. 45 |
| Standard-Netzwerkeinstellungen | S. 46 |
| Erkennen des gleichen Druckernamens | S. 47 |
| von USB zu LAN | S. 48 |
| Drucknetzwerkeinstellungen | S. 49 |
| Methode für die Neukonfiguration der Wi-Fi-Verbindung | S. 53 |
| IJ Network Device Setup Utility (Windows) | S. 54 |
| IJ Network Device Setup Utility | S. 55 |
| Starten von IJ Network Device Setup Utility | S. 56 |
| Diagnose und Reparatur der Netzwerkeinstellungen | S. 57 |
| Ausführen/Ändern der Netzwerkeinstellungen | S. 58 |
| Bildschirm „Canon IJ Network Device Setup Utility” | S. 59 |
| Ausführen der Netzwerkeinstellungen | S. 64 |
| Vornehmen/Ändern der Wi-Fi-Einstellungen | S. 68 |
| Zuweisen von Druckerinformationen | S. 73 |
| n Modellen, die die Diagnose und Reparatur-Funktion nicht unterstützen | S. 75 |
| le, die keine IPv6-Konfiguration über einen USB-Anschluss unterstützen | S. 76 |
| Handhabung von Papier, Originalen, FINE-Patronen usw | S. 78 |
| Einlegen von Papier | S. 79 |
| Einlegen von Normalpapier/Fotopapier | S. 80 |
