MCZ MAESTRO Bedienungsanleitung

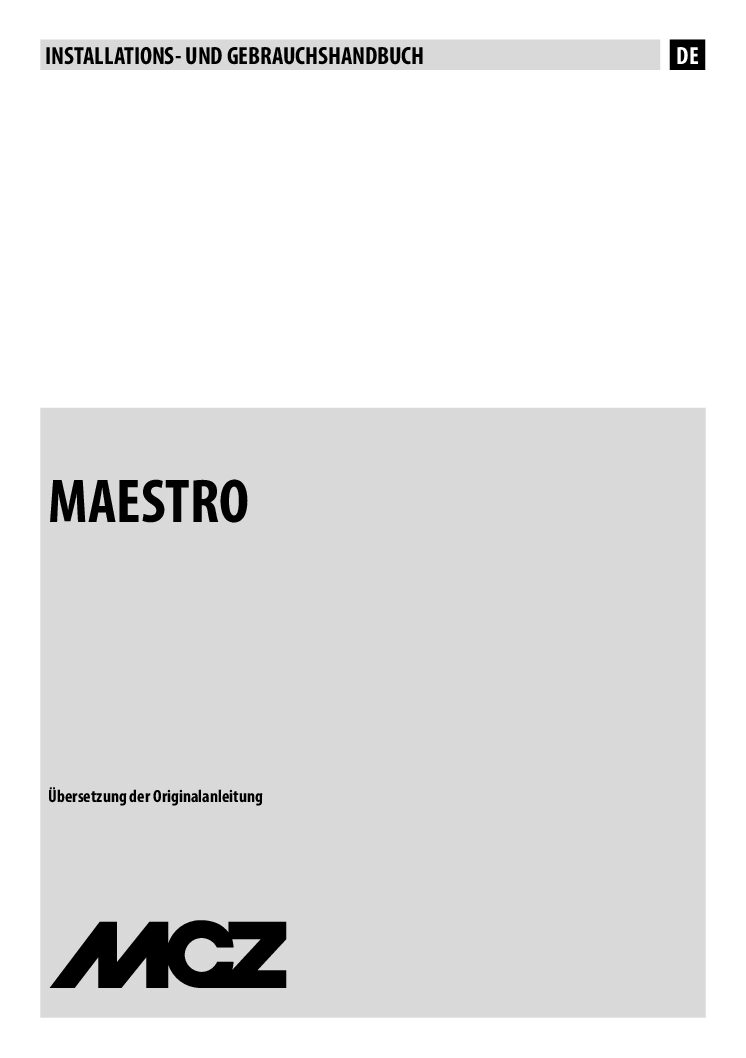

Diese Seite fasst das deutsche Deinstallations- und Gebrauchshandbuch des Ofensteuerungssystems MCZ Maestro zusammen und belegt jede Aussage mit der PDF-Seite der Originaldatei. Das Dokument ist als Übersetzung der Originalanleitung gekennzeichnet und stammt von der MCZ Group in Italien. Es beschreibt die App MCZ Maestro, die Verbindung über die beiden Funktechnologien, die Not-Bedientafel am Ofen, die Alarmtabelle mit ihren dreistelligen Codes sowie die Verkabelung der Platine. Alle Werte sind dem Handbuch entnommen und nicht von Drittseiten ergänzt.

Technische Daten

Quelle: Kapitel 2 bis 5 sowie 10, 14, 20 und 21 des Handbuchs, PDF-Seite 4, 5, 9, 10, 11, 26, 33, 41 und 44. Die Anlage ist ein Steuerungssystem für MCZ-Öfen; Gerätedaten wie Nennleistung des Ofens sind nicht Gegenstand dieses Dokuments.

Hinweis zur Seitenzählung: Alle Angaben bezeichnen die PDF-Seite der Datei. Die Kapitelnummer steht jeweils als Kopfzeile auf der Seite, beispielsweise „20-ALARME“ auf PDF-Seite 41.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Worin unterscheiden sich Wifi Home und Wifi REMOTE?

Wifi Home ist eine Punkt-zu-Punkt-Verbindung zwischen Telefon und Ofen ohne Router und ohne Internetverbindung; sie funktioniert bis zu einem Abstand von maximal 5 Metern, abhängig von Wänden und Wohnungszuschnitt. Wifi REMOTE nutzt eine Internetverbindung und erlaubt den Zugriff von jedem Standort aus; dafür müssen ein Router mit Internetzugang in Ofennähe und ein internetfähiges Mobiltelefon vorhanden sein (PDF-Seite 4).

Was ist zu tun, wenn der QR-Code fehlt?

Das Handbuch weist ausdrücklich darauf hin, den QR-Code nicht vom Ofen zu entfernen oder zu verlieren. Bei einem Reset des Ofens sowie beim Wechsel von Smartphone oder Handheld-Fernbedienung müssen QR-Code und Passwort verfügbar sein. Ersatzweise beschreibt Kapitel 6 die manuelle Konfiguration, bei der im Netz MCZ-RemoteService über die Adresse 192.168.1.1 der eigene Router ausgewählt wird (PDF-Seite 5, 11).

Welche Alarme lassen sich nicht über die App zurücksetzen?

Die Alarme A01, A02, A03, A05 und A21 können nur über die Not-Bedientafel und nicht über die App zurückgesetzt werden. Dazu ist die Taste drei Sekunden zu drücken; bei ausgeschaltetem Produkt schaltet der gleiche Druckvorgang den Ofen ein (PDF-Seite 10).

Warum schaltet der Ofen im ECO-Betrieb häufig ein und aus?

ECO STOP ist ein Automatikbetrieb, der das Gerät abschaltet, wenn die eingestellte Temperatur über die eingestellte Verzögerung von 5 bis 30 Minuten gehalten wird, und erst bei Unterschreiten der Zieltemperatur erneut einschaltet; die Hysterese liegt bei 2 bis 5 Minuten. Das Handbuch empfiehlt den Modus ausdrücklich nur für gut wärmegedämmte Räume, um häufiges Schalten zu vermeiden (PDF-Seite 26).

Wozu dient die Funktion „Schnecke aktivieren“?

Sie lädt Pellets in das Beschickungssystem und ist nur bei ausgeschaltetem Ofen aktivierbar. Eingesetzt wird sie, wenn der Behälter leer gefahren wurde; damit lassen sich Fehlzündungen vermeiden, die auf einen entleerten Behälter zurückgehen und als Alarm A01 erscheinen (PDF-Seite 33).

Fehlerbaum

Vier Pfade trennen die häufigsten Störungen: die Verbindung zwischen App und Ofen kommt nicht zustande, der Ofen zündet nicht oder erlischt, es liegt eine thermische Blockierung vor, oder ein Bauteil wie Gebläse, Fühler oder Beschickung meldet einen Fehler. Der Baum ordnet jedem Pfad die Prüfschritte zu, die das Handbuch an der jeweiligen Stelle nennt.

Ablauf der Störungssuche

1. Störung eingrenzen: Verbindungsproblem, Zündproblem, Blockierung oder Bauteilfehler (PDF-Seite 41).
2. LED der Not-Bedientafel ablesen: grün, rot, blau, gelb oder rot blinkend (PDF-Seite 9).
3. Dreistelligen Code auf der Not-Bedientafel notieren und der Alarmtabelle zuordnen (PDF-Seite 41, 42).
4. Bei Verbindungsproblemen Abstand und Reichweite prüfen; Wifi Home arbeitet nur bis etwa 5 Meter (PDF-Seite 4).
5. Router, Internetverbindung und das Netz MCZ-RemoteService prüfen; bei Bedarf manuell über 192.168.1.1 konfigurieren (PDF-Seite 11).
6. Pellet-Füllstand im Behälter kontrollieren und die Brennschale auf Verkrustungen prüfen (PDF-Seite 41).
7. Bei thermischen Alarmen den Ofen abkühlen lassen, danach den Alarm mit der Taste zurücksetzen (PDF-Seite 43).
8. Rauchgasleitung, Lufteinlass und Schornsteinzug prüfen (PDF-Seite 41, 43).
9. Erst wenn die Ursache dauerhaft beseitigt ist, darf erneut gezündet werden; sonst bleibt die Blockierung bestehen (PDF-Seite 43).

Quellen: Alarmkapitel, PDF-Seite 41 bis 43, sowie Kapitel 6 zur manuellen Konfiguration, PDF-Seite 11. Sonderfall: Bei einer mechanischen Blockierung ist jeder Versuch, das System während der automatischen Ausschaltphase rückzustellen, erfolglos (PDF-Seite 43).

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Fragen führen von der groben Eingrenzung bis zur konkreten Maßnahme; jeder Zweig nennt die Seite, auf der das Handbuch den Schritt beschreibt.

Schritt 1: Besteht überhaupt eine Verbindung zwischen App und Ofen?

Nein, in Ofennähe: Wifi Home prüfen; die Punkt-zu-Punkt-Verbindung reicht maximal 5 Meter weit und hängt von Wänden und Wohnungszuschnitt ab (PDF-Seite 4).

Nein, unterwegs: Für Wifi REMOTE müssen ein Router mit Internetzugang in Ofennähe und ein internetfähiges Mobiltelefon vorhanden sein (PDF-Seite 4).

Schritt 2: Zeigt die Not-Bedientafel einen Alarmcode?

A01, Flamme entzündet sich nicht: Pellet-Füllstand prüfen, Brennschale auf korrekten Sitz und Verkrustungen kontrollieren, Zündkerze auf Erwärmung prüfen (PDF-Seite 41).

A02, anomales Erlöschen: Pellet-Füllstand kontrollieren und prüfen, ob die Brennschale richtig eingesetzt ist und keine deutlichen Verkrustungen unverbrannter Pellets aufweist (PDF-Seite 41).

Schritt 3: Weist der Ofen auf eine Überhitzung hin?

A03, Temperatur im Pelletbehälter über der Sicherheitsgrenze: Gerät ausreichend abkühlen lassen, danach Taste B drücken, um den Alarm zu löschen; anschließend kann normal eingeschaltet werden (PDF-Seite 41, 43).

A04, Rauchgastemperatur über dem Grenzwert: Der Ofen schaltet automatisch ab; nach einigen Minuten Abkühlung neu starten, Rauchgasabzug kontrollieren und die verwendete Pelletart prüfen (PDF-Seite 41, 43).

Schritt 4: Besteht ein Problem mit Abzug oder Luftzufuhr?

A05, Verstopfung Schornstein, Wind oder Tür offen: Rauchgasleitung und Schließen der Tür überprüfen; der Abzug muss die Primärluft für die Verbrennung garantieren (PDF-Seite 41).

Zusätzlich: Prüfen, ob die Brennschale durch Verkrustungen verstopft ist, und Rauchgasleitung sowie Lufteinlass reinigen lassen (PDF-Seite 41, 43).

Schritt 5: Verweist der Code auf ein Bauteil?

A08, Rauchgasgebläse: Kontrollieren, ob der Raum des Rauchgasgebläses sauber ist oder durch Schmutz blockiert wird; bleibt der Fehler, ist das Gebläse defekt und der autorisierte Kundendienst für den Austausch zuständig (PDF-Seite 41).

A09 oder A11: Rauchgasfühler beziehungsweise Pelletbeschickung sind betroffen; das Handbuch verweist in beiden Fällen auf den autorisierten Kundendienst für den Bauteilaustausch (PDF-Seite 42).

Wenn keine dieser Maßnahmen hilft: Die Anlage geht in die Ausschaltphase wegen Alarm; erst nachdem die Ursache dauerhaft beseitigt wurde, darf eine erneute Zündung vorgenommen werden. Das technische Menü bleibt dem Fachtechniker von MCZ vorbehalten und ist passwortgeschützt (PDF-Seite 43, 36).

Das Alarmkapitel liegt auf PDF-Seite 41 bis 43. Direktlink zur PDF-Datei (MCZ MAESTRO, 48 Seiten).

Sicherheitshinweise

Das Handbuch bündelt seine Warnungen in den Achtung-Hinweisen der einzelnen Kapitel, insbesondere bei der Not-Bedientafel, beim Firmware-Download und bei der Platine (PDF-Seite 10, 11 und 44).

Notfall und Netzanschluss

• Vor Arbeiten an der Elektrik ist das 230-V-Stromversorgungskabel vom Stromnetz zu trennen; die Platine führt spannungsführende Elektrokabel (PDF-Seite 44).
• Die Abschaltphase bei Alarm läuft automatisch ab; während dieser Phase ist ein Rücksetzen des Systems erfolglos (PDF-Seite 43).
• Eine erneute Zündung darf erst erfolgen, wenn die Ursache der Blockierung dauerhaft beseitigt ist (PDF-Seite 43).

Betrieb und Bedienung

• Bei ausgeschaltetem Ofen darf die Taste nicht länger als 10 Sekunden gedrückt werden, sonst wechselt die Anlage in die Download-Modalität für die Firmware-Aktualisierung; dieser Vorgang ist dem autorisierten Techniker vorbehalten (PDF-Seite 10).
• Die Alarme A01, A02, A03, A05 und A21 sind ausschließlich über die Not-Bedientafel zurücksetzbar (PDF-Seite 10).
• Den QR-Code nicht vom Ofen entfernen oder verlieren; er wird bei Reset und Gerätewechsel zusammen mit dem Passwort benötigt (PDF-Seite 5).

Aufstellung und Umgebung

• Wifi Home arbeitet ohne Router nur im Nahbereich; der Aktionsradius hängt von den Wänden und der Konformation der Wohnung ab (PDF-Seite 4).
• Für Wifi REMOTE muss sich ein Router mit Internetverbindung in der Nähe des Ofens befinden (PDF-Seite 4).
• Der ECO-Betrieb wird nur für gut wärmegedämmte Räume empfohlen, um sehr häufiges Ein- und Ausschalten zu vermeiden (PDF-Seite 26).

Defekt, Ersatzteile und Eingriffe

• Eingriffe an Rauchgasleitung und Schornstein sollten von einem spezialisierten Techniker von MCZ ausgeführt werden (PDF-Seite 43).
• Die Bauteile der Platine sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat (PDF-Seite 44).
• Für den Anschluss eines externen Thermostats ist der Raumfühler von der Klemme in Position 4 der Platine zu trennen (PDF-Seite 43).

Hinweis: Diese Zusammenstellung gibt die Hinweise gekürzt wieder und ersetzt nicht den vollständigen Text der Kapitel auf PDF-Seite 10, 26, 43 und 44.

Passende Ersatzteile und Zubehör

Zur Anlage gehören die Not-Bedientafel am Ofen und die WiFi-Module; als Zubehör nennt das Handbuch die Handheld-Fernbedienung mit vorinstallierter App und die WiFi-Temperatursonde. Für Wartungsfälle sind mehrere Bauteile der Platine namentlich aufgeführt.
