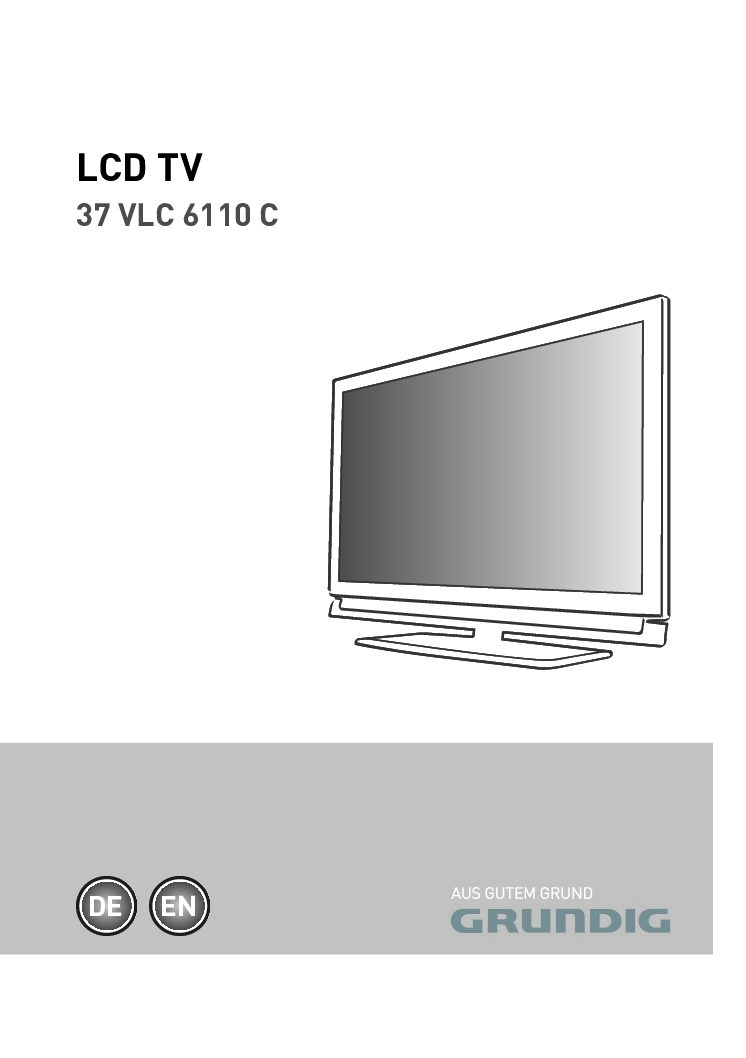

Grundig 37 VLC 6110 C Bedienungsanleitung

Grundig 37 VLC 6110 C Bedienungsanleitung

Der 37 VLC 6110 C ist laut Anleitung ein LCD-Fernsehgerät mit 94 cm Bildschirm-diagonale (37 Zoll) und integrierten Empfängern für analoge sowie digitale Programme über DVB-T und DVB-C. Über die USB-Buchse spielt das Gerät Dateien von externen Datenträgern ab.

Für die Fehlersuche ist die Signalquelle der erste Prüfpunkt: Die Anleitung führt Bild- und Tonstörungen fast durchgehend auf Antenne, Programmplatz oder Bildeinstellungen zurück und nicht auf einen Defekt des Geräts.

Angaben aus dem Heft

Merkmal Angabe im Handbuch Seite
Bildschirmgröße 94 cm / 37 Zoll, Bildfläche 38 dm² S. 50
Maximale Auflösung WUXGA, 1920 x 1080 S. 50
Leistungsaufnahme Betrieb 110 W, Bereitschaft unter 0,50 W S. 50
Energieeffizienz Klasse C; jährlicher Stromverbrauch 161 kWh S. 50
Audioausgang 2 x 20 W Musikleistung, 2 x 10 W Sinusleistung S. 50
Digitaler Empfang DVB-T und DVB-C, auch HD-Sendungen S. 6
Programmplätze 1000 (Kabel – DVB-C) oder 100 (analog) S. 50
Kabelempfangsbereich Gesamtband 110 MHz bis 862 MHz S. 50
USB-Wiedergabe Externe Festplatte, USB-Memory Stick oder Digital-Kamera S. 6
Gewicht und Maße ca. 15,8 kg; 91,2 cm x 60 cm x 8,9 cm S. 50

Meldungen und Fehlercodes

Fehlercodes kennt das Gerät nicht. Es zeigt keine Nummern, sondern zwei Messbalken im Menü „Signalinformation“ und ein paar Bildschirmeinblendungen. „Kein Signal“ als Meldung ist in dieser Anleitung nicht dokumentiert; beschrieben ist nur die Signalinformation.

Beobachtung Bedeutung laut Handbuch Seite
Balken für Qualität und Signalstärke Je weiter die Balken nach rechts ausschlagen, desto besser das Signal. S. 49
Signalinformation zeigt Netzwerk und Modulation Anzeige von Programm, Netzwerk, Modulation, Symbolrate, Qualität und Signalstärke. S. 49
Signalstärke schwankt je Kanal Der Signalpegel hängt von der Empfangsanlage und vom aktiven Kanal ab. S. 49
ECO-Modus ein-/aus Taste »ECO« auf der Fernbedienung schaltet den ECO-Modus ein und aus. S. 13
Funkstörungen im Betrieb Produkt der Klasse A; der Anwender muss gegebenenfalls selbst für Abhilfe sorgen. S. 52

Häufige Fragen

Das Bild ist hell und rauscht, aber es ist kein Sender zu sehen?

Die Tabelle nennt zwei Ursachen: das Antennenkabel ist nicht angeschlossen, oder es ist kein Fernseh-Programm eingestellt.

  1. Prüfen, ob das Antennenkabel angeschlossen ist.
  2. Programmsuchlauf starten.

Quelle im Handbuch: S. 52

Das Bild ist kontrastarm – was stellt die Anleitung ein?

Helligkeit, Kontrast beziehungsweise Farbe verändern; bleibt das Bild schlecht, das Problem am Programm mit einem anderen Sender testen.

  1. Helligkeits-, Kontrast- bzw. Farbeinstellung verändern.
  2. Mit anderem Sender testen.

Quelle im Handbuch: S. 52

Bild und/oder Ton sind gestört, zum Teil mit Geisterbildern?

Die Anleitung nennt Störungen durch andere Geräte, die Programmeinstellung und die Antennenanlage als Ursachen.

  1. Andere Geräte anders aufstellen.
  2. Automatische oder manuelle Programmeinstellung bzw. Feinabstimmung durchführen.
  3. Antennenkabel oder -anlage überprüfen lassen.

Quelle im Handbuch: S. 52

Das Bild hat keine Farbe?

Entweder steht die Farbintensität auf Minimum, die TV-Norm passt nicht, oder das Programm selbst ist die Ursache.

  1. Farbe hochregeln.
  2. Richtige Farbnorm wählen.
  3. Mit anderem Programm testen.

Quelle im Handbuch: S. 52

Bild ist da, aber kein Ton?

Laut Tabelle ist die Lautstärke minimal eingestellt; sie muss hochgeregelt oder eingeschaltet werden.

  1. Lautstärke hochregeln bzw. einschalten.

Quelle im Handbuch: S. 52

Videotext fehlt oder ist gestört – woran liegt das?

Die Anleitung nennt das Programm selbst, ein Antennensystem ohne Videotext und ein zu schwaches Sendersignal.

  1. Mit anderem Programm testen.
  2. Feinabstimmung durchführen.
  3. Antennenanlage überprüfen.

Quelle im Handbuch: S. 52

Die Fernbedienung funktioniert nicht mehr?

Drei Ursachen: ein Hindernis zwischen Fernbedienung und Gerät, verbrauchte Batterien oder ein undefinierter Betriebszustand.

  1. Fernbedienung direkt auf das Fernsehgerät richten.
  2. Batterien überprüfen und gegebenenfalls austauschen.
  3. Fernsehgerät über den Netzschalter zwei Minuten lang abschalten.

Quelle im Handbuch: S. 52

Das Bild im PC-Betrieb ist zu dunkel?

Laut Heft ist die Bildschirmauflösung und die Bildfrequenz am PC falsch eingestellt; die Einstellungen müssen am PC geändert werden.

  1. Auflösung und Bildwiederholfrequenz am PC ändern.

Quelle im Handbuch: S. 52

Wie sehe ich, wie gut mein Empfang ist?

Über die Signalinformation im Menü „Installation“; sie zeigt Netzwerk, Modulation, Symbolrate, Qualität und Signalstärke.

  1. Menü mit »i« aufrufen.
  2. Zeile »INSTALLATION« wählen und bestätigen.
  3. Zeile »Signalinformation« wählen und bestätigen.

Quelle im Handbuch: S. 49

Welche Batterien gehören in die Fernbedienung?

Drei Micro-Zellen, auch R03 oder AAA, mit 1,5 V; die Polung ist im Batteriefachboden markiert.

  1. Batteriefach öffnen, Deckel abnehmen.
  2. Batterien mit beachteter Polung einlegen.
  3. Batteriefach schließen.

Quelle im Handbuch: S. 9

Störungsbaum: Symptom, Prüfung, Maßnahme

Der Baum folgt der Tabelle „Problemlösung“ auf Seite 52; sie ordnet jedem Bild- oder Tonfehler mögliche Ursachen und Abhilfen zu.

Kein Sender sichtbar

  1. Antennenkabel: Prüfen, ob das Antennenkabel angeschlossen ist. (S. 52)
  2. Programmplatz: Prüfen, ob ein Fernseh-Programm eingestellt ist; sonst Programmsuchlauf starten. (S. 52)
  3. Signalstärke: Signalinformation aufrufen und Qualität sowie Signalstärke bewerten. (S. 49)

Bild fehlerhaft (Kontrast, Farbe, Geisterbilder)

  1. Bildeinstellungen: Helligkeit, Kontrast bzw. Farbe verändern. (S. 52)
  2. Farbnorm: TV-Norm anpassen und die richtige Farbnorm wählen. (S. 52)
  3. Programmeinstellung: Automatische oder manuelle Programmeinstellung bzw. Feinabstimmung durchführen. (S. 52)
  4. Umgebung: Andere Geräte anders aufstellen, wenn sie Störungen verursachen. (S. 52)
  5. Antenne: Antennenkabel oder -anlage überprüfen lassen. (S. 52)

Kein Ton oder kein Videotext

  1. Lautstärke: Prüfen, ob die Lautstärke minimal eingestellt ist. (S. 52)
  2. Videotext: Mit einem anderen Programm testen und die Feinabstimmung durchführen. (S. 52)
  3. Antennenanlage: Bei zu schwachem Sendersignal die Antennenanlage überprüfen. (S. 52)

Fernbedienung reagiert nicht

  1. Sichtverbindung: Fernbedienung auf das Fernsehgerät richten; Hindernisse entfernen. (S. 52)
  2. Batterien: Batterien überprüfen und gegebenenfalls austauschen. (S. 52)
  3. Neustart: Fernsehgerät über den Netzschalter zwei Minuten lang abschalten. (S. 52)

Sicherheitshinweise aus dem Handbuch

Die Hinweise stehen im Kapitel „Aufstellen und Sicherheit“ ab Seite 4 und werden bei den Anschluss- und Umwelthinweisen fortgesetzt. Sie betreffen Aufstellort, Netzanschluss, Wandhalterung und Entsorgung.

  • Bestimmungsgemäße Verwendung: Das Gerät ist für Empfang und Wiedergabe von Bild- und Tonsignalen bestimmt; jede andere Verwendung ist ausgeschlossen. (S. 4)
  • Betrachtungsabstand: Der ideale Betrachtungsabstand beträgt das Fünffache der Bildschirmdiagonale. (S. 4)
  • Fremdlicht: Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität. (S. 4)
  • Belüftung: Auf ausreichend große Abstände zu angrenzenden Flächen achten, damit das Gerät belüftet wird. (S. 4)
  • Reihenfolge beim Anschließen: Den Netzstecker erst in die Steckdose stecken, wenn externe Geräte und Antenne angeschlossen sind. (S. 5)
  • Netzstecker: Der Netzstecker muss frei zugänglich bleiben. (S. 5)
  • Wandhalterung: Die Montageanleitung der Wandhalterung beachten und alle Befestigungspunkte verwenden. (S. 5)
  • Netzkabel: Das Fernsehgerät nur mit dem mitgelieferten Netzkabel an eine Schutzkontaktsteckdose mit Erdung anschließen. (S. 8)
  • Längere Abwesenheit: Bei mehreren Tagen ohne Nutzung aus Umwelt- und Sicherheitsgründen den Netzstecker ziehen. (S. 7)
  • Netztrennung: Durch Abschalten wird das Gerät nicht komplett vom Stromnetz getrennt; zur vollständigen Trennung den Netzstecker ziehen. (S. 7)
  • Betrieb nur mit Originalkabel: Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel bzw. Netzadapter betrieben werden. (S. 51)
  • Entsorgung: Das Gerät gehört nicht in den Hausmüll, sondern an eine Sammelstelle für Elektrogeräte. (S. 51)

Verwandte Teile und Zubehör

Ersatzteilnummern nennt die Anleitung nicht. Sie benennt aber die Zubehörteile, die zum Betrieb nötig sind, und die Stellen, an denen Zubehör angeschlossen wird – Antenne, Netzkabel, Wandhalterung, USB-Datenträger und externes Gerät.

Teil Bezeichnung im Handbuch Bemerkung Seite
Antenne digitale Außen- oder Innenantenne Für DVB-T nötig, aktiv oder passiv mit eigener Stromversorgung. S. 6
Netzkabel beigepacktes Netzkabel In die Netzbuchse »AC IN« stecken; nur dieses Kabel verwenden. S. 8
Batterien der Fernbedienung 3 x Typ Micro, bzw. R03 oder AAA, 1,5 V Polung ist im Batteriefachboden markiert. S. 9
Wandhalterung Wandhalterung Nur mit allen vorgesehenen Befestigungspunkten montieren. S. 5
USB-Datenträger externe Festplatte, USB-Memory Stick, Digital-Kamera Wiedergabe über den Dateimanager. S. 6
Common Interface Common Interface Eigenes Kapitel für den Betrieb mit einem CI-Modul. S. 42
HiFi-Anlage/AV-Receiver HiFi-Anlage/AV-Receiver Anschluss über ein eigenes Kapitel beschrieben. S. 40
PC PC Anschluss an die Buchse »PC-IN«. S. 41
