Humax HD NANO Free Bedienungsanleitung

Humax HD NANO Free Bedienungsanleitung

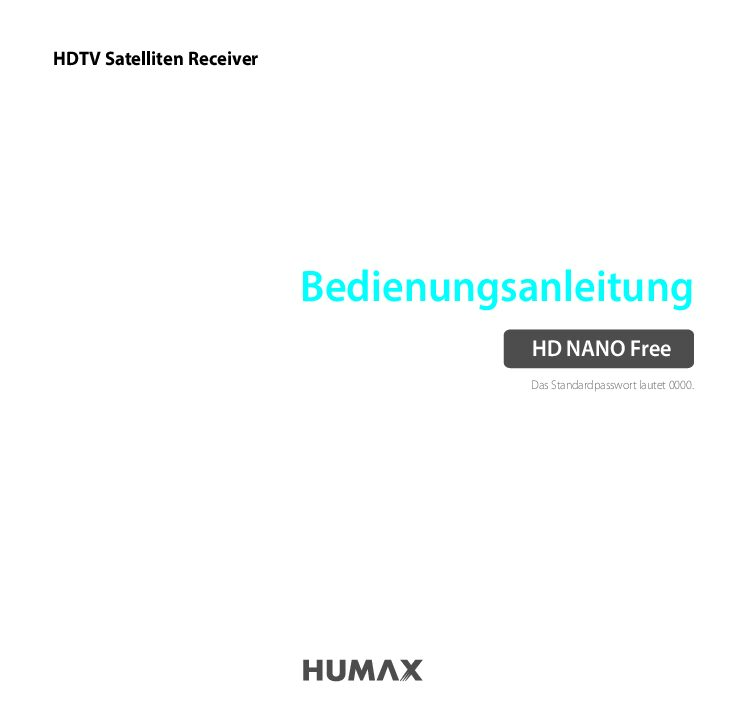

Der HD NANO Free ist laut Titelblatt ein HDTV-Satelliten-Receiver. Die Anleitung beschreibt Anschluss, Installationsassistent, Kanalverwaltung, TV-Programmführer und Einstellungen; ein eigener Abschnitt ist der Software-Aktualisierung gewidmet.

Für die Fehlersuche hilft die Trennung in Signalweg und Bedienweg: Die Fehlermeldungen im Anhang betreffen fast alle den Signalweg – Spiegel, LNB, Verkabelung –, während die Fehlerbehebung zusätzlich Bedienfehler wie stumm geschalteten Ton oder leere Fernbedienungsbatterien aufführt.

Angaben aus dem Heft

Merkmal Angabe im Handbuch Seite
Gerätetyp HDTV-Satelliten-Receiver S. 1
Standardpasswort 0000 S. 27
Anschluss Satellit LNB IN zum Anschließen eines Satellitenkabels S. 7
Anschluss Fernsehgerät HDMI, VIDEO/AUDIO (Cinch), SPDIF S. 7
Installationsassistent Startet automatisch beim ersten Einschalten oder nach Rücksetzen auf Werkseinstellungen S. 10
Info-Box Zeigt bei jedem Kanalwechsel für eine bestimmte Zeit Programminformationen an S. 11
Zubehör im Karton Fernbedienung, Batterien, HDMI-Kabel, Kurzanleitung, Netzteil S. 7

Meldungen und Fehlercodes

Numerische Fehlercodes nennt das Heft nicht. Es führt im Anhang eine Tabelle mit Fehlermeldungen auf, jeweils mit möglichen Ursachen und Abhilfe. Alle Meldungen betreffen den Signalweg oder die Freigabe eines Kanals – keine einzige meldet einen Gerätedefekt.

Fehlermeldung Bedeutung laut Handbuch Seite
Kein Signal oder schlechtes Signal Spiegel nicht korrekt ausgerichtet, Signal zu schwach, Spiegel zu klein, Problem mit dem LNB oder falsche Antenneneinstellung. S. 29
Der Kanal ist verschlüsselt oder nicht verfügbar Signal vorhanden, aber weder Bild noch Ton; Kanal vom Anbieter gelöscht oder nur zur Datenübertragung bestimmt. S. 29
Der Ton ist nicht verfügbar Videosignal vorhanden, aber kein Ton; mit der Taste AUDIO prüfen, ob der Kanal Tonoptionen hat. S. 29
Kein Zugriff Kanal nicht abonniert oder keine Autorisierung; nach langem Standby kann die Autorisierung bis zu 60 Minuten dauern. S. 29
Das Antennenkabel ist kurzgeschlossen Kurzschluss im LNB-Kabel oder im LNB, oder Fremdkörper im LNB-IN-Anschluss. S. 29

Häufige Fragen

Auf meinem Fernseher kommt kein Signal an – wo fange ich an?

Netzkabel, Steckdose und Netzschalter an der Geräterückseite prüfen, danach Kabel und Antenneneinstellung.

  1. Netzkabel auf festen Sitz und geeignete Steckdose prüfen.
  2. Prüfen, ob die Netzstromversorgung eingeschaltet ist.
  3. Netzschalter an der Geräterückseite prüfen, sofern vorhanden.

Quelle im Handbuch: S. 26

Ich habe Bild, aber keinen Ton. Woran liegt das?

AV-Kabel, Lautstärke und Stummschaltung prüfen; danach Audio-Typ und Soundtrack-Option.

  1. AV-Kabel prüfen.
  2. Lautstärke von Fernseher und Receiver prüfen.
  3. Prüfen, ob der Ton stumm geschaltet ist.

Quelle im Handbuch: S. 27

Die Fernbedienung reagiert nicht – was kann ich tun?

Ausrichtung prüfen, Batterien herausnehmen und neu einsetzen, danach gegen neue Batterien tauschen.

  1. Vorderseite der Fernbedienung direkt auf das Empfangsteil des Geräts richten.
  2. Batterien entnehmen und wieder einsetzen.
  3. Batterien gegen neue austauschen.

Quelle im Handbuch: S. 27

Ich habe mein Passwort vergessen. Gibt es ein Standardpasswort?

Ja, das Standardpasswort lautet laut Heft 0000; bei vergessenem eigenem Passwort hilft der Fachhändler.

  1. 0000 eingeben.
  2. Bei eigenem, vergessenem Passwort den nächstgelegenen Fachhändler kontaktieren.

Quelle im Handbuch: S. 27, S. 19

Der Kanalsuchlauf findet nichts – was prüfe ich zuerst?

Bei Satellitenanschluss die Antenneneinstellung im Menü; außerdem den Assistenten nicht vorzeitig abbrechen.

  1. Menü Installation aufrufen und Antenneneinstellung prüfen.
  2. Nach abgebrochenem Assistenten unter Einstellungen > Installation > Kanalsuchlauf erneut suchen.

Quelle im Handbuch: S. 27, S. 10

Bild und Ton sind schlecht, obwohl nichts verstellt wurde?

Störquellen in der Nähe und die Kabelführung prüfen; Witterung kann die Qualität vorübergehend mindern.

  1. Prüfen, ob Mobiltelefon oder Mikrowellenherd in der Nähe steht.
  2. Strom- und Koaxialkabel räumlich getrennt verlegen.

Quelle im Handbuch: S. 26

Es wird keine Software-Aktualisierung angeboten – ist das ein Fehler?

Nein. Wenn keine Meldung zur Aktualisierung erscheint, steht laut Heft keine neue Software bereit.

  1. Menü Einstellungen > Installation > Software-Aktualisierung prüfen.

Quelle im Handbuch: S. 27

Störungsbaum: Symptom, Prüfung, Maßnahme

Der Baum folgt dem Kapitel „Fehlerbehebung“ (S. 26-27) und der Fehlermeldungstabelle (S. 29).

Kein Signal oder schlechtes Signal

  1. Spiegel: Prüfen, ob der Spiegel korrekt auf den Satelliten ausgerichtet ist; gegebenenfalls neu ausrichten. (S. 29)
  2. Signalstärke: Bei zu schwachem Signal die LNB-Spannung erhöhen oder einen Signalverstärker anschließen. (S. 29)
  3. Spiegelgröße: Zu kleinen Spiegel durch einen größeren ersetzen. (S. 29)
  4. LNB: Bei Problemen mit dem LNB dieses austauschen. (S. 29)

Kein Bild

  1. Betriebsmodus: Prüfen, ob das Gerät eingeschaltet ist und sich im Betriebsmodus befindet. (S. 26)
  2. Verkabelung: AV-Kabel und Antennenkabel auf festen Sitz prüfen. (S. 26)
  3. Kanalsuchlauf: Kanalsuchlauf starten und Helligkeitseinstellung des Fernsehers prüfen. (S. 26)

Kein Zugriff auf einen Kanal

  1. Abonnement: Prüfen, ob der Kanal abonniert ist. (S. 29)
  2. Autorisierung: Nach langem Standby bis zu 60 Minuten auf die Autorisierung warten. (S. 29)

Verdacht auf Kurzschluss am Antennenkabel

  1. LNB-Kabel: Kurzschluss im LNB-Kabel prüfen und das Kabel ersetzen. (S. 29)
  2. LNB: Kurzschluss im LNB prüfen und das LNB tauschen. (S. 29)
  3. Anschluss: Fremdkörper im LNB-IN-Anschluss entfernen; bei Schaden das Kundendienstzentrum kontaktieren. (S. 29)

Sicherheitshinweise aus dem Handbuch

Die Hinweise stehen unter „Für Ihre Sicherheit“ und sind nummeriert; sie beginnen auf Seite 4 mit der Stromversorgung und reichen bis zum Aufstellungsort auf Seite 5. Zwei Punkte sind für die Praxis besonders folgenreich: die Trennung vom Netz vor Wartungsarbeiten und der Abstand zu anderen Geräten.

  • Stromversorgung: Das Gerät nur an einer Stromquelle mit der auf dem Typenschild angegebenen Netzspannung betreiben. (S. 4)
  • Vor Arbeiten: Vor Wartungs- oder Installationsarbeiten das Gerät von der Netzstromversorgung trennen. (S. 4)
  • Überlastung: Steckdose, Verlängerungskabel und Adapter müssen zur Netzspannung des Geräts passen. (S. 4)
  • Aufstellungsort: Nur in geschlossenen Räumen aufstellen, nicht in der Nähe von Heizkörper oder Warmluftgebläse. (S. 5)
  • Abstand: Mindestens 10 cm Abstand zu Geräten halten, die durch elektromagnetische Strahlung gestört werden können. (S. 5)
  • Belüftung: Bei Aufstellung in einem Regal für ausreichende Belüftung sorgen. (S. 5)
  • Entsorgung: Das Gerät darf am Ende seiner Betriebszeit nicht mit dem Hausmüll entsorgt werden. (S. 2)

Verwandte Teile und Zubehör

Ersatzteilnummern nennt das Heft nicht. Es listet aber den Lieferumfang auf und benennt im Fehlerfall die Teile, die getauscht werden müssen: LNB, LNB-Kabel und Batterien der Fernbedienung. Die verfügbaren Zubehörteile können je nach Region unterschiedlich sein.

Teil Bezeichnung im Handbuch Bemerkung Seite
Fernbedienung Fernbedienung /Batterien Bestandteil des Lieferumfangs. S. 7
HDMI-Kabel HDMI-Kabel Zum Anschluss an das Fernsehgerät. S. 7
Netzteil Netzteil Bestandteil des Lieferumfangs. S. 7
Cinch-Kabel VIDEO/AUDIO Alternativer Anschluss an das Fernsehgerät. S. 7
LNB LNB Bei Signalproblemen laut Fehlermeldungstabelle zu tauschen. S. 29
LNB-Kabel LNB-Kabel Bei Kurzschluss zu ersetzen. S. 29
Batterien Batterien der Fernbedienung Bei Ausfall zuerst neu einsetzen, dann tauschen. S. 27
