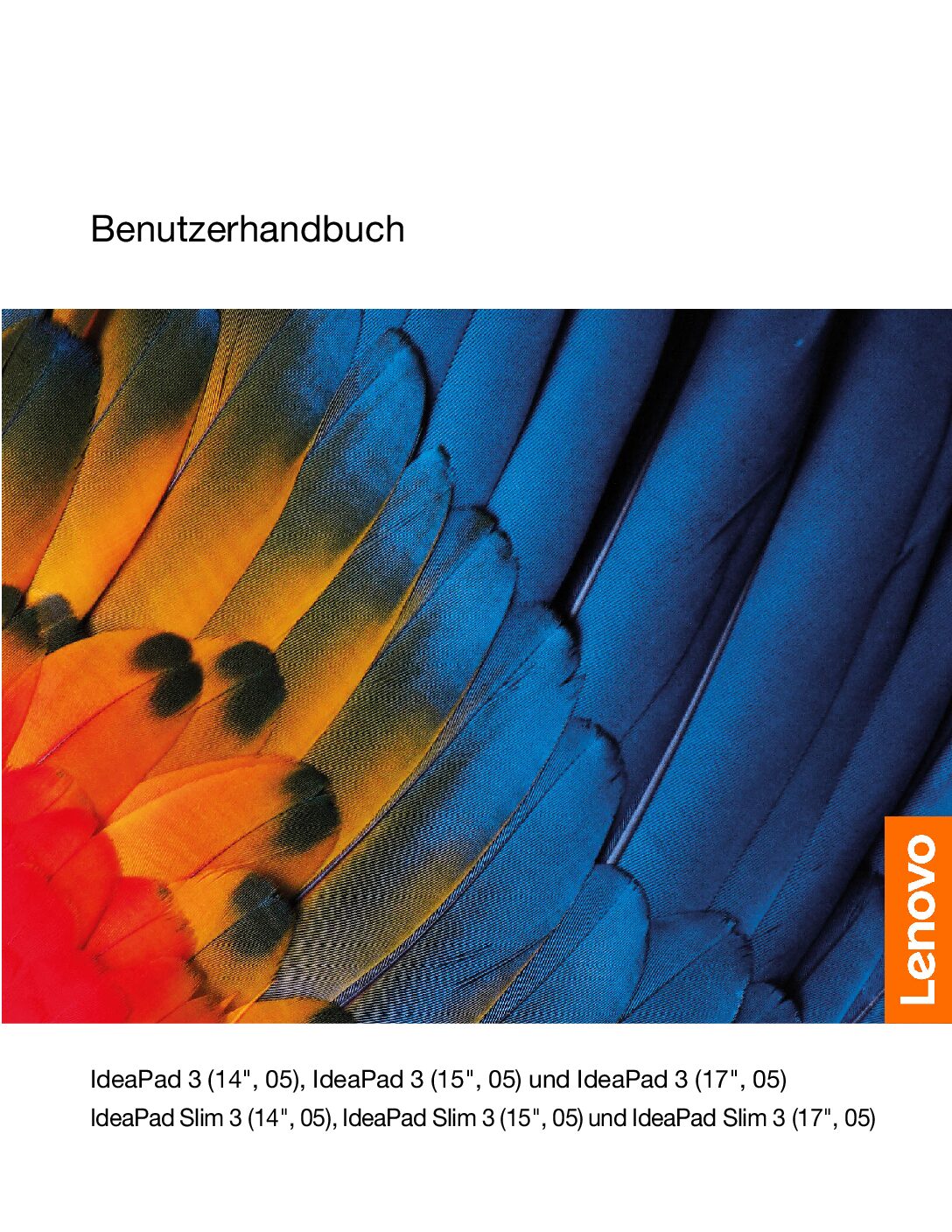

Das Benutzerhandbuch beschreibt ein Notebook der Reihe Lenovo IdeaPad 3 in den Bildschirmgrößen 14, 15 und 17 Zoll sowie zugehörige Slim- und s-Modelle. Es behandelt die Bedienelemente an Gehäuseoberseite und -seiten, die Energieverwaltung mit eingebautem Akku, die Windows-10-Einrichtung, die Netzwerkverbindung und die UEFI/BIOS-Einstellungen.
Für Supportfragen zählen vor allem vier Stellen: die Bauteiltabellen zu Anfang mit allen Anschlüssen und Leuchten, das Energiekapitel mit Akkuladung, das Kapitel Erste Schritte mit Tastenkombinationen und Hotkey-Modus sowie Kapitel 4 mit den selbsthilfeartigen Maßnahmen bei einem nicht reagierenden Gerät.
Die drei Größen unterscheiden sich messbar: nur beim 17-Zoll-Gerät nennt das Handbuch eine Bildschirmauflösung von 1.600 x 900 Pixel, während 14 und 15 Zoll bei Full-HD oder 1.366 x 768 Pixel bleiben. Auch die Akkukapazitäten und die Gehäusetiefe weichen ab; die Netzteil-und Prozessorangaben sind nicht an die Größe, sondern an den Modellcode (IGL, IML, ADA, ARE, IIL) gebunden.
Technische Daten laut Handbuch
| Merkmal | Angabe laut Handbuch | Seite |
|---|---|---|
| Bauform | Notebook, in den Modellreihen mit 14, 15 und 17 Zoll | S. 9 |
| Breite je nach Größe | 14 Zoll: 327,1 mm; 15 Zoll: 362,2 mm; 17 Zoll: 402 mm | S. 9 |
| Höhe | 19,9 mm bei allen drei Größen | S. 9 |
| Akku (Zellenzahl) | je nach Modellcode zwei bis vier Zellen | S. 9 |
| Netzteil-Eingang | 100 bis 240 VAC, 50 bis 60 Hz | S. 9 |
| Arbeitsspeicher | Onboard-Speichermodul plus ein DDR4-DIMM-Steckplatz | S. 9 |
| Sekundäre Speichereinheit | Festplattenlaufwerk, Solid-State-Laufwerk oder Intel Optane | S. 10 |
| USB-Anschlüsse | zwei USB-(3.2 Gen 1)-Typ-A-Anschlüsse zusätzlich zu USB 2.0 | S. 10 |
| Audioanschluss | Kombinationsaudioanschluss für Kopfhörer oder Headset | S. 10 |
Seitenansichten ohne eigene Textschicht
- Vorder- und Riickansicht der Kamera: Die Kamera- und Mikrofonansichten sind reine Zeichnungen ohne verwertbaren Fließtext; als Bildseite belegt. (PDF-Seite 4)
- Belegseite im Vorspann: Zwischen Inhaltsverzeichnis und erstem Kapitel liegen Bildseiten ohne Textschicht; der Link führt trotzdem auf die richtige PDF-Seite. (PDF-Seite 6)
Meldungen und Fehlercodes
Das Handbuch des IdeaPad 3 enthält keine Fehlermeldungs- oder Fehlercode-Liste. Es wird an keiner Stelle eine zweistellige Fehlernummer, ein POST-Piepton oder ein Störungscode mit Behebungsweg ausgewiesen. In der Kontaktvorbereitung fragt das Handbuch den Nutzer sogar selbst, ob überhaupt eine Fehlermeldung oder ein Fehlercode vorliegt – es liefert dazu aber kein Nachschlagewerk. Eine Fehlercode-Tabelle wäre hier also erfunden und wird bewusst nicht angeboten.
Prüfbar bleiben die sichtbaren Anzeigen am Gerät, die Warntexte in Windows und die Auswahlmöglichkeiten im Novo-Menü. Die folgende Tabelle sammelt genau diese belegbaren Signalzustande. Wer eine konkrete Meldung am Bildschirm sieht, die hier nicht steht, findet sie nicht im Handbuch, sondern in Windows selbst oder bei Lenovo Vantage.
Meldeleuchten am Gehäuse
| Anzeige | Zustand | Bedeutung laut Handbuch | Seite |
|---|---|---|---|
| Ladeanzeige | Durchgehend weiß | an Netzstrom angeschlossen; Akkuladestand 91 bis 100 % | S. 5 |
| Ladeanzeige | Durchgehend gelb | an Netzstrom angeschlossen; Akkuladestand 1 bis 90 % | S. 5 |
| Ladeanzeige | Aus | nicht am Netzstrom angeschlossen | S. 5 |
| Netzanzeige | Ein | Der Computer ist eingeschaltet | S. 5 |
| Netzanzeige | Blinkend | Der Computer befindet sich im Energiesparmodus | S. 5 |
| Anzeige Netzschalter/Fingerabdruck | Konstant weiß | Einschalten | S. 2 |
| Anzeige Netzschalter/Fingerabdruck | Langsam weiß blinkend | Im Energiesparmodus | S. 2 |
Warntext und Menüpunkte, die das Handbuch nennt
| Was erscheint | Auslöser | Seite |
|---|---|---|
| Warnhinweis im Windows-Infobereich | Bei niedrigem Akkuladezustand zeigt der Computer einen Warnhinweis an | S. 19 |
| Novo-Tastenmenü | Vor dem Start des Betriebssystems per Novo-Taste öffnen | S. 17 |
Häufige Fragen
Wie lade ich den Akku und woran erkenne ich, dass er voll ist?
Sie schließen den Computer an eine Netzsteckdose an; die Ladeanzeige wechselt je nach Ladestand zwischen gelb und weiß.
- Rechner per Netzteil an das Stromnetz anschließen.
- Ladeanzeige beobachten: durchgehend gelb bei 1 bis 90 Prozent, durchgehend weiß bei 91 bis 100 Prozent Akkuladestand.
- Rechne mit etwa zwei bis vier Stunden bis zur vollen Ladung, abhängig von Kapazität, Umgebung und Nutzung.
Warum zeigt meine WLAN-Liste kein Netzwerk an?
Häufig ist der Flugzeugmodus eingeschaltet; er schaltet die gesamte drahtlose Kommunikation aus.
- Im Windows-Infobereich auf das Netzwerk-Symbol klicken, dadurch erscheint die Liste der Netzwerke in der Nähe.
- Prüfen, ob der Flugzeugmodus eingeschaltet ist, und ihn im Benachrichtigungsbereich über das Wartungscenter-Symbol ausschalten.
- Ein Netzwerk auswählen, auf Verbinden klicken und den Sicherheitsschlüssel eingeben.
Das Touchpad reagiert nicht – ist es nur deaktiviert?
Es gibt einen Tastaturkurzbefehl, der das Touchpad aktiviert und deaktiviert; meist ist es versehentlich ausgeschaltet.
- Nach dem Kurzbefehl mit dem Touchpad-Symbol auf der Tastatur suchen.
- Je nach Hotkey-Modus die Taste direkt oder zusammen mit Fn drücken.
- Im Zweifel den Hotkey-Modus im UEFI/BIOS-prüfen, weil er bestimmt, wie die Kurzbefehle ausgelöst werden.
Wie öffne ich das UEFI/BIOS Setup Utility?
Direkt nach dem Einschalten, solange das Lenovo-Logo steht, wird wiederholt F2 gedrückt.
- Computer einschalten oder neu starten.
- Bei sichtbarem Lenovo-Logo wiederholt die Taste F2 drücken.
- Bei aktiviertem Hotkey-Modus stattdessen Fn und F2 gemeinsam drücken.
Quelle im Handbuch: S. 20
Der Windows-Ton ist weg oder die Tastatur schreibt Zahlen statt Buchstaben – woran liegt das?
Beides lässt sich über Tastenkombinationen lösen: Ton stummschalten und NumLock für den numerischen Tastenblock.
- Für den Ton den Kurzbefehl zum Stummschalten erneut drücken.
- Für den Zahlenblock die NumLock-Taste drücken, um ihn zu aktivieren oder zu deaktivieren.
- Beachten Sie, dass der numerische Tastenblock nur bei 15- und 17-Zoll-Modellen vorhanden ist.
Wie setze ich Windows zurück oder stelle es wieder her?
Windows 10 bietet dafür mehrere Wege, die das Handbuch in einer kleinen Entscheidungstabelle sortiert.
- Startmenü öffnen und Einstellungen, dann Update und Sicherheit, dann Wiederherstellung wählen.
- Unter Zurücksetzen auf Los geht’s klicken.
- Eigene Dateien behalten oder Alles entfernen wählen – für Letzteres vorher sichern.
Störungsbaum: Symptom, Prüfung, Maßnahme
Der Baum folgt den Hinweisen des Handbuchs, insbesondere der Selbsthilfe-Ressourcen und der Kontaktvorbereitung aus Kapitel 4. Da keine Fehlercodes vorliegen, wird über Anzeige, Zustand und Handgriff eingegrenzt.
Gerät spricht nicht mehr an
- Tastatur: Der Rechner lässt sich nicht per Kurzweg herunterfahren; dann hilft nur das Ausschalten über Startmenü. (S. 27)
- Einfrieren: Hält der Rechner vollständig, den Netzschalter gedrückt halten, bis er aus ist, dann neu starten. (S. 27)
Flüssigkeit über das Gehäuse
- Sofort: Netzteil entfernen und den Rechner sofort ausschalten; jede Minute ohne Spannung vermindert die Kurzschlussgefahr. (S. 27)
- Trocknen: Erst wieder einschalten, wenn die Flüssigkeit sicher getrocknet ist; nicht zum Ablaufen umdrehen. (S. 27)
Akku lädt nicht oder wird heiß
- Anzeige: Ladeanzeige prüfen: ist sie aus, hängt das Gerät nicht am Netzstrom. (S. 5)
- Temperatur: Zum Laden eine Temperatur des Akkus von 10 bis 35 Grad einhalten; Kälte bremst den Ladevorgang. (S. 19, S. 11)
WLAN findet keine Netze
- Flugzeugmodus: Als erstes prüfen, ob der Flugzeugmodus eingeschaltet ist. (S. 16)
- Funk: Das Gerät nutzt Bluetooth und ein drahtloses LAN; Adapter und Kurzbefehl zum Flugzeugmodus sitzen auf der Tastatur. (S. 16, S. 18)
Startprobleme vor Windows
- Novo-Menü: Bei ausgeschaltetem Rechner die Novo-Taste drücken, um UEFI/BIOS, Startgerät-Menü oder die Windows-Startoptionen zu öffnen. (S. 17, S. 6)
- Startreihenfolge: Von einem anderen Gerät starten: im UEFI/BIOS-Menü Boot die Reihenfolge der Gerate unter Boot Priority Order ändern. (S. 20)
- Wiederherstellung: Startet Windows nicht mehr, ein im Voraus erstelltes Wiederherstellungslaufwerk verwenden. (S. 24)
Überhitzung und häufige Lüftung
- Freiheit: Gerät nicht auf Bett, Sofa oder Teppich betreiben, weil sonst Lüftungsschlitze blockiert werden können. (S. 40)
- Staub: Außenseite regelmäßig auf Staub prüfen und Ansammlungen aus den Entlüftungsschlitzen entfernen. (S. 40)
Sicherheitshinweise aus dem Handbuch
Die Sicherheitshinweise stehen in Anhang A (ab gedruckter Seite 31) und begleiten einzelne Bedienabschnitte. Sie hängenbleiben, weil sie direkt die Servicefähigkeit betreffen: ein unsachgerecht geöffneter Akku führt zum Garantieausschluss.
- Ersticken der Gefahr: Bei beschädigtem Netzkabel, Uberhitzung, Rauch, Knacken oder wassergeschädigtem Netzteil die Verwendung sofort beenden und die Stromquelle trennen. (S. 34)
- Werkstatt statt Selbsthilfe: Versuchen Sie nicht, ein Produkt selbst zu warten, wenn Sie dazu nicht vom Kundendienst aufgefordert werden. (S. 34)
- Akku nur mit Lenovo-Teilen: Akkus, die nicht von Lenovo für den Gebrauch angegeben sind oder zerlegt wurden, sind von der Garantie ausgeschlossen. (S. 37)
- Integrierter Akku: Den integrierten wiederaufladbaren Akku nicht selbst entfernen; der Austausch muss eine autorisierte Werkstatt übernehmen. (S. 38)
- Knopfzelle: Die Lithium-Knopfzelle kann bei unsachgemäßem Austausch explodieren und führt beim Verschlucken zu schweren Verletzungen. (S. 38)
- Wärme am Gehäuse: Vermeiden Sie längeren Hautkontakt mit der Unterseite und der Handauflage und arbeiten Sie nicht in Nähe brennbarer Stoffe. (S. 40)
- Flüssigkeit und Kabel: Keine Getränke neben dem Rechner abstellen und Netzkabel sorgfältig verlegen, ohne sie zu knicken. (S. 32)
- Entsorgung: Akkus nicht im Hausmüll entsorgen, sondern nach den örtlichen Bestimmungen für Sondermüll. (S. 37)
Verwandte Teile und Zubehör
Genannt werden im Handbuch nur Teile, die der Nutzer selbst anfasst oder erstehen muss; eine Teilenummern-Liste oder einen Ersatzteilkatalog führt es nicht. Der Akku ist kein Nutzeraustauschteil.
| Teil | Bezeichnung im Handbuch | Bemerkung | Seite |
|---|---|---|---|
| SD-/MMC-Speicherkarte | SD-Karten-Steckplatz | Nimmt SD-Karten oder eine MultiMediaCard (MMC) zur Datenübertragung auf. | S. 6 |
| Netzteil mit Netzkabel | Netzteilanschluss | Im Lieferumfang enthalten; Leistung je nach Modellcode 45 W oder 65 W. | S. 9 |
| Wiederherstellungs-USB | USB-Laufwerk | Nicht im Lieferumfang enthalten, dient zum Erstellen eines Windows-Wiederherstellungslaufwerks. | S. 25 |
| Fingerabdruck-Lesegerät | Lesegerät für Fingerabdrücke | Nur bei ausgewählten Modellen, im Netzschalter integriert. | S. 2 |
| Arbeitsspeicher | DDR4 DIMM | Onboard-Speichermodul ergänzt um einen DDR4-DIMM-Steckplatz. | S. 9 |
| Externe Audioeinheit | Kombinationsaudioanschluss | 3,5-mm-Klinkenanschluss für Kopfhörer oder Headset mit 4-poligem Stecker. | S. 6 |
Kapitel mit Seitenzahl
das Gerät: So führt das Inhaltsverzeichnis auf PDF-Seite 3 die Kapitel; die Nummern sind gedruckt, verlinkt wird die zugehörige PDF-Seite.
| Kapitel im Handbuch | Seite |
|---|---|
| kennen | S. 1 |
| Vorderansicht | S. 1 |
| Oberseite | S. 2 |
| Anicht von links | S. 5 |
| Ansicht von rechts | S. 6 |
| Ansicht von unten | S. 7 |
| Merkmale und technische Daten | S. 9 |
| Hinweis zur USB-Übertragungsrate | S. 11 |
| Betriebsumgebung | S. 11 |
| Computer | S. 13 |
| Einführung zu Windows 10 | S. 13 |
| Windows-Konto | S. 13 |
| Windows-Desktop | S. 15 |
| Lenovo Vantage und Lenovo PC Manager | S. 16 |
| Verbindung mit Wi-Fi-Netzen herstellen | S. 16 |
| entfernen | S. 16 |
| Flugzeugmodus ein- oder ausschalten | S. 17 |
| Das Novo-Tastenmenü | S. 17 |
| Das Novo-Tastenmenü öffnen | S. 17 |
| Interaktion mit Ihrem Computer | S. 17 |
| Tastenkombinationen | S. 17 |
| Numerischer Tastenblock | S. 18 |
| Energieverwaltung | S. 19 |
| Akkuladezustand überprüfen | S. 19 |
| Akku aufladen | S. 19 |
| Die Akkutemperatur überprüfen | S. 19 |
| Verhalten des Netzschalters festlegen | S. 19 |
| Energieschema erstellen oder ändern | S. 20 |
| Einstellungen im UEFI/BIOS Setup Utility ändern | S. 20 |
| Was ist das UEFI/BIOS Setup Utility | S. 20 |
