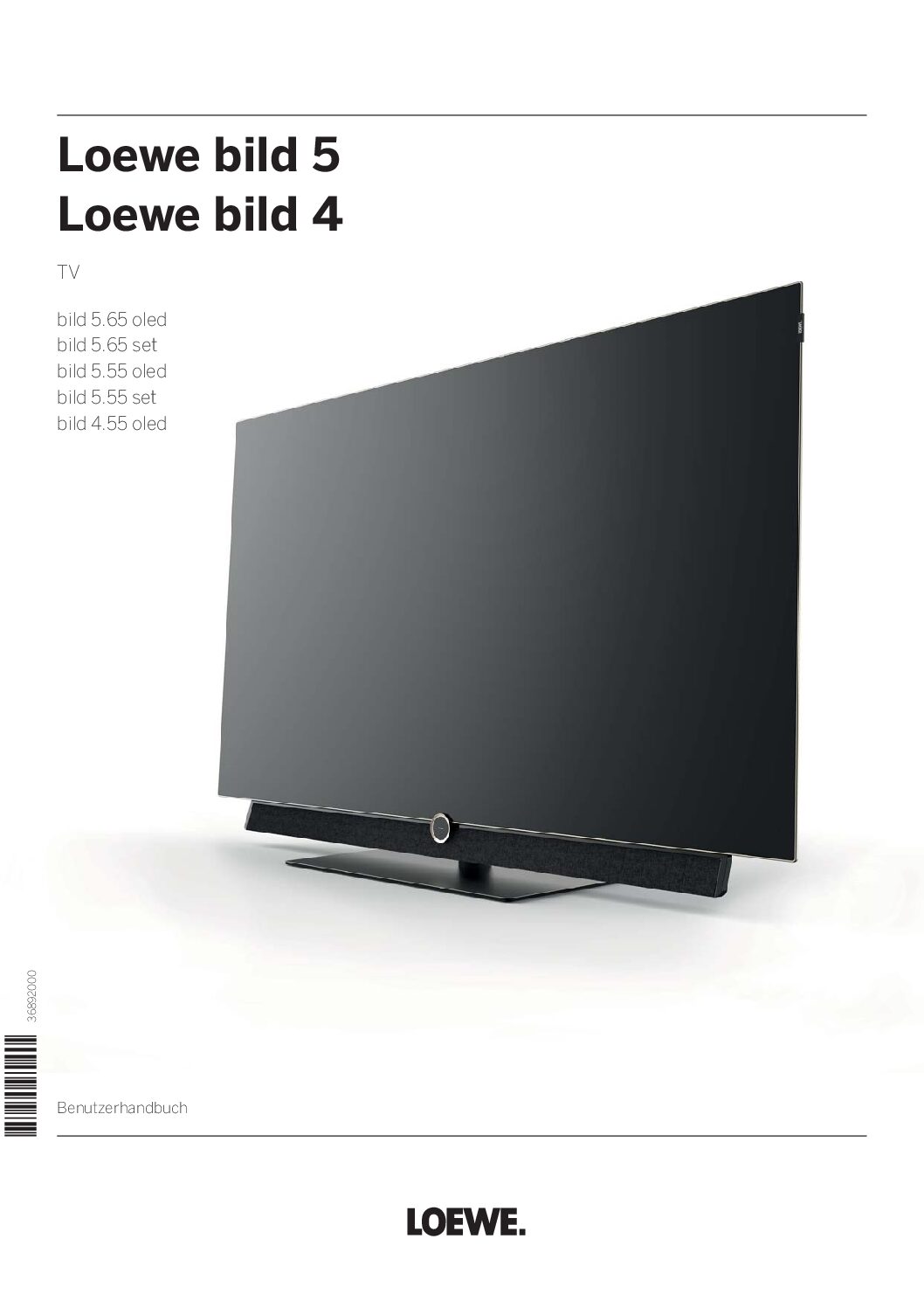

Das Benutzerhandbuch mit der Nummer 36892000 ist ein Gemeinschaftsheft für fünf Gerätetypen der Reihen Loewe bild 5 und Loewe bild 4. Auf der Titelseite sind bild 5.65 oled, bild 5.65 set, bild 5.55 oled, bild 5.55 set und bild 4.55 oled aufgeführt; die Typentabelle im Kapitel Technische Daten führt vier dieser Typen in Spalten. Für den bild 5.55 oled weist das Heft die Artikelnummer 57441×50 aus.
Der bild 5.55 oled ist danach ein 139-cm-Gerät (55 inch) mit Ultra-HD-Auflösung von 3840 x 2160 Pixeln im Format 16:9 und einem OLED-Panel mit WRGB-Pixeln. Das Chassis trägt die Bezeichnung SL420. Für den Support sind vier Punkte tragend: die LED-Anzeige im Loewe-Auge als erste Zustandsanzeige, das Kapitel Fehlerbehebung mit seinen Problem-Ursache-Abhilfe-Zeilen, die CA-Modul-Fehlercodes und der vollautomatische Kalibrierlauf des OLED-Panels.
Kennwerte des bild 5.55 oled laut Typentabelle
| Merkmal | Angabe für bild 5.55 oled | Seite |
|---|---|---|
| Bilddiagonale | 139 cm / 55 inch | S. 129 |
| Auflösung / Bildformat | Ultra HD 3840 x 2160 px / 16:9 | S. 129 |
| Displaytechnologie | OLED (WRGB Pixel) | S. 129 |
| Betrachtungswinkel | 120° / 120° | S. 129 |
| Maße ohne Aufstelloption | 123,0 x 74,2 x 5,6 cm | S. 129 |
| Gewicht ohne Aufstelloption | ca. 20,4 kg | S. 129 |
| Leistungsaufnahme On-Mode | max. 350 W | S. 129 |
| Leistungsaufnahme im Standby-Betrieb | 0,49 W | S. 129 |
| Leistungsaufnahme bei ausgeschaltetem Gerät | 0 W | S. 129 |
| Umgebungstemperatur | 5° C – 35° C | S. 129 |
| Luftdruck | 800 – 1114 hPa (0 – 2000 m über NN) | S. 129 |
| Chassisbezeichnung | SL420 | S. 129 |
| Stromversorgung | 220 V – 240 V/50–60 Hz | S. 129 |
| Sender-Speicherplätze | 6000 inkl. AV und Radio | S. 129 |
| Audio-Ausgangsleistung | 2 x 20 W Sinus / 2 x 40 W Musik | S. 129 |
| Teletext | TOP / FLOF / HiText (Level 2.5) | S. 129 |
| Seitenspeicher | 2000 | S. 129 |
Funk- und Netzwerkschnittstellen laut Typentabelle
| Schnittstelle | Angabe im Handbuch | Seite |
|---|---|---|
| LAN | 10 Mbit/sec Ethernet (10Base-T) / 100 Mbit/sec Fast Ethernet (100Base-T) | S. 129 |
| WLAN | IEEE 802.11a/b/g/n, 802.11ac | S. 129 |
| WLAN-Sendeleistung | Leistung <100 mW bei 2400-2483,5 MHz und 5150-5725 MHz | S. 129 |
| WLAN-Verschlüsselung | WEP 64 und 128 Bit (ASCII und HEX), WPA PSK, WPA2 AES | S. 129 |
| Bluetooth | Leistung <10 mW bei 2,4 GHz; Protokolle A2DP SRC, A2DP SNK, HID | S. 129 |
| Heimvernetzung | Universal Plug and Play Audio / Video (UPnP AV) | S. 129 |
Signaleingang an HDMI und AV (PC IN)
| Format | Horizontal x Vertikal | Bildfrequenz | Anschluss laut Handbuch | Seite |
|---|---|---|---|---|
| 576i50 | 720 x 576i | 50Hz | PC IN | S. 131 |
| 720p50 | 1280 x 720p | 50Hz | PC IN, HDMI 1-4 | S. 131 |
| 1080p50 | 1920 x 1080p | 50Hz | PC IN, HDMI 1-4 | S. 131 |
| VGA | 640 x 480 | 60Hz | PC IN, HDMI 1-4 | S. 131 |
| UHD | 3840 x 2160p | 24Hz | HDMI 1-4 | S. 131 |
| UHD | 3840 x 2160p | 60Hz | HDMI 4 | S. 131 |
Meldungen und Fehlercodes
Das Handbuch führt für den Fernsehbetrieb selbst keine Fehlermeldungen mit Nummer. Das Kapitel Fehlerbehebung arbeitet ausschließlich mit ausformulierten Problembeschreibungen und den dazugehörigen Ursachen und Abhilfen – eine Suche nach einer Codezahl ist dort nicht angelegt. Zweistellige Codes erscheinen an genau einer Stelle: beim CA-Modul. Das Heft schreibt dazu, dass bei Problemen mit einem CA-Modul vom TV-Gerät Fehlercodes ausgegeben werden, und dass dies nur bei CI-Plus-fähigen CA-Modulen geschieht.
Was stattdessen prüfbar ist, sind die Farben der LED im Loewe-Auge. Das Handbuch legt die Bedeutung der Anzeigefarbe auf Seite 14 fest; die Tabelle unten gibt sie vollständig wieder. Hinzu kommt die Bildschirmeinblendung zur OLED-Kalibrierung: Das Heft weist darauf hin, den TV in diesem Fall nicht mit dem Netzschalter am Gerät auszuschalten und nicht die Stromzufuhr zu unterbrechen.
Fehlercodes des CA-Moduls (zweistellig)
| Code | Bedeutung laut Handbuch | Seite |
|---|---|---|
| 00 | N/A – vom Handbuch ohne Zustandsbeschreibung geführt | S. 140 |
| 01 | CICAM wechselt in den Pass-through-Modus | S. 140 |
| 02 | CICAM wechselt in den Pass-through-Modus; Meldung über eine Sperrung erscheint | S. 140 |
| 09 | Host stoppt das CICAM; CICAM wechselt in den Pass-through-Modus | S. 140 |
| 13 | Host stoppt das CICAM; keine Reaktion des CICAM | S. 140 |
| 22 | CICAM benötigt eine Aktualisierung | S. 140 |
| 23-127 | Reserviert für CI Plus | S. 140 |
| 128-255 | Privater Bereich des Sendeanbieters | S. 140 |
Bedeutung der Anzeigefarbe der LED im Loewe-Auge
| Farbe | Bedeutung laut Handbuch | Seite |
|---|---|---|
| weiß | TV-Gerät im Standby (Bereitschaft) | S. 14 |
| weiß, pulsierend | TV-Gerät startet | S. 14 |
| grün | TV-Gerät in Betrieb | S. 14 |
| rot | Timeraufnahme aktiv | S. 14 |
| blau/türkis | TV-Gerät im Standby und Hintergrunddienst aktiv | S. 14 |
Die Hintergrunddienste, die beim blau/türkisen Leuchten laufen, benennt das Handbuch auf Seite 14 ausdrücklich: EPG-Datenaktualisierung, Software-Update, DR+ Streaming-Server-Funktion und OLED-Kalibrierung. Wer die Farbe sieht, hat also keinen Fehler vor sich, sondern einen laufenden Hintergrundvorgang.
Zur Einordnung von Fehlercodes hält das Heft auf Seite 115 einen eigenen Absatz bereit: Kommt es weiterhin zu Fehlern, ergeben sich durch den zweistelligen Fehlercode weitere Hinweise – ausdrücklich nur bei CI-Plus-fähigen CA-Modulen. Für CA-Module ohne CI Plus nennt das Handbuch keinen Code.
Was das Handbuch an Meldungen nicht enthält
- Keine Fernseh-Fehlernummern: Im Kapitel Fehlerbehebung stehen nur ausformulierte Probleme; eine Nummerntabelle für den Fernsehbetrieb gibt es nicht. (S. 127)
- Kein Servicemenü: Ein versteckter Servicemenü-Code oder eine Tastenkombination zur Fehleranzeige ist im Handbuch nicht dokumentiert. (S. 127)
- Keine Signaltöne: Signaltöne als Fehlerhinweis sind im Handbuch nicht dokumentiert; das Heft beschreibt Stummschaltung und Lautstärke, aber keine Warntöne. (S. 128)
Häufige Fragen
Mein Fernseher schaltet von selbst ab. Ist das ein Defekt?
Nach Auskunft des Handbuchs ist das keine Störung, sondern die automatische Abschaltung aus Energiespargründen nach vier Stunden ohne Bedienung.
- Prüfen Sie, ob mindestens eine Signaleingangsgruppe auf den Energieeffizienzmodus Home-Mode eingestellt ist.
- Rechnen Sie die vier Stunden ab der letzten Bedienung, also ab Lautstärkeänderung oder Programmwechsel.
- Beachten Sie den Hinweis, der eine Minute vor Ablauf der vier Stunden erscheint.
Das Menü ist plötzlich in der falschen Sprache. Wie stelle ich es zurück?
Das Handbuch beschreibt dafür einen festen Weg über die HOME-Taste und die Sprachauswahl im letzten Menüpunkt unten links.
- Taste HOME drücken.
- Letzten Menüpunkt unten links aufrufen.
- In der folgenden Liste den vierten Punkt von oben markieren und nach rechts in die nächste Spalte wechseln.
- Mit OK den ersten Listenpunkt aufrufen, Sprache auswählen und mit OK bestätigen.
Quelle im Handbuch: S. 127
Mein Fernseher bekommt keine IP-Adresse. Was steht im Handbuch dazu?
Das Handbuch nennt als Ursache, dass im Netzwerk kein DHCP-Server arbeitet, und gibt zwei Abhilfen an.
- Prüfen Sie, ob in Ihrem Netzwerk ein DHCP-Server arbeitet.
- Richten Sie einen DHCP-Server ein, oder vergeben Sie die IP-Adressen für das TV-Gerät manuell.
Quelle im Handbuch: S. 128
Bei einer Mediendatei läuft das Bild, aber ich höre nichts. Woran liegt das?
Das Handbuch führt zwei Ursachen auf: Stummschaltung beziehungsweise zu weit heruntergedrehte Lautstärke, oder ein abgemeldetes beziehungsweise abgeschaltetes Audiogerät in den Toneinstellungen.
- Erhöhen Sie die Lautstärke durch längeren Druck auf die Taste V+; das hebt auch eine Stummschaltung auf.
- Prüfen Sie unter System-Einstellungen – Anschlüsse – Tonkomponenten, ob dort ein nicht vorhandenes oder abgeschaltetes Audiogerät angemeldet ist.
- Wechseln Sie im Tonkomponenten-Assistenten zurück auf TV-Lautsprecher.
Quelle im Handbuch: S. 128
Mein CA-Modul macht Probleme. Was rät das Handbuch?
Das Handbuch beschreibt einen festen Ablauf mit Aus- und Wiedereinstecken des Moduls und verweist danach auf die Fehlercodetabelle.
- TV-Gerät in den Standby-Modus ausschalten.
- CA-Modul aus dem TV-Gerät entnehmen und das TV-Gerät vollständig ausschalten.
- Einige Sekunden warten, CA-Modul wieder einstecken und TV-Gerät wieder einschalten.
- Bleibt der Fehler, den zweistelligen Fehlercode aus dem Kapitel CA-Modul Fehlercodes heranziehen.
Quelle im Handbuch: S. 115
Wann kalibriert der Fernseher sein OLED-Panel, und was darf ich dabei nicht tun?
Das Handbuch beschreibt einen vollautomatischen Kalibriervorgang im Standby von höchstens dreißig Minuten sowie eine umfangreichere Kalibrierung alle 1500 Stunden mit etwa zwei Stunden Dauer.
- Lassen Sie das Gerät im Standby-Modus; der Lauf startet erst dann.
- Schalten Sie den TV während eines unterbrochenen Laufs nicht mit dem Netzschalter am Gerät aus.
- Unterbrechen Sie nicht die Stromzufuhr – ein abgebrochener Lauf wird beim nächsten Ausschalten fortgesetzt.
- Alternativ lösen Sie einen Refresh manuell über System-Einstellungen – Bild – weitere … – OLED-Kalibrierung aus.
Quelle im Handbuch: S. 139
Bei der WLAN-Einrichtung nimmt der Fernseher mein Kennwort nicht an.
Das Handbuch hält fest, dass das Gerät nicht alle Sonderzeichen unterstützt, und rät, den WLAN-Schlüssel des Routers zu ändern.
- Prüfen Sie, ob der WLAN-Schlüssel Sonderzeichen enthält, die das TV-Gerät nicht annimmt.
- Ändern Sie den WLAN-Schlüssel des Routers.
- Wird beim Suchlauf kein Gerät gefunden, überprüfen Sie den drahtlosen Router und versuchen Sie den Verbindungsaufbau einige Minuten später erneut.
Quelle im Handbuch: S. 128
Der Fernseher reagiert gar nicht mehr. Gibt es einen Reset?
Das Handbuch beschreibt das Rücksetzen auf Werkswerte als Menüweg; ein Hardware-Reset mit Tastenkombination ist im Heft nicht dokumentiert.
- HOME drücken, System-Einstellungen markieren und mit OK aufrufen.
- Extras markieren und mit den Menüsteuertasten in die nächste Spalte wechseln.
- Rücksetzen auf Werkswerte markieren und mit OK aufrufen, dann die Kategorie wählen.
- Rücksetzen ausführen wählen und mit OK bestätigen.
Quelle im Handbuch: S. 114
Störungsbaum: Symptom, Prüfung, Maßnahme
Der Baum folgt den Zeilen des Kapitels Fehlerbehebung auf den Seiten 127 und 128 sowie dem Abschnitt „Wichtige Hinweise zu den Besonderheiten der OLED-Technologie“ auf Seite 139. Jede Maßnahme ist die im Handbuch genannte Abhilfe.
Das TV-Gerät schaltet sich selbstständig ab
- Prüfung: Klärung, ob die automatische Abschaltung ursächlich ist: Sie greift nach vier Stunden ohne Bedienung, sobald mindestens eine Signaleingangsgruppe auf Home-Mode steht. (S. 127)
- Maßnahme: Kein Eingriff nötig – das Handbuch empfiehlt die Nutzung der automatischen Abschaltung aus Energiespar- und Sicherheitsgründen. Eine Minute vor Ablauf erscheint ein Hinweis zum Abbruch des Vorgangs. (S. 138)
Alle Menüs erscheinen in der falschen Sprache
- Prüfung: Kontrolle, ob die Menüsprache versehentlich falsch eingestellt wurde. (S. 127)
- Maßnahme: Menüsprache über HOME – letzten Menüpunkt unten links – vierten Punkt von oben – Sprache auswählen und mit OK bestätigen. (S. 127)
Externe Geräte am AV-Eingang werden nicht richtig erkannt
- Prüfung: Kontrolle der eingestellten Signalart. Das Handbuch warnt: Bei „Automatisch“ kann dies bei nicht normgerechten Signalen zu Fehlerkennungen führen. (S. 127)
- Maßnahme: Signalart unter System-Einstellungen – Anschlüsse – AV-Anschluss-Einstellungen – Signalart richtig einstellen, sonst Norm und Signal nach den Angaben in der Bedienungsanleitung des externen Gerätes. (S. 127)
Bei Teletext werden verschiedene Schriftzeichen falsch dargestellt
- Prüfung: Kontrolle, ob in den System-Einstellungen der falsche Zeichensatz eingestellt ist. (S. 127)
- Maßnahme: Zeichensatz unter System-Einstellungen – Bedienung – weitere … – Standard-Teletext – Zeichensatz auf Standard oder den entsprechenden Zeichensatz stellen. (S. 127)
Kein Ton über den externen digitalen Audio-Verstärker
- Prüfung a: Der externe digitale Verstärker unterstützt das gewählte Tonformat (Dolby Digital, dts, MPEG) nicht. (S. 127)
- Maßnahme a: Am DVD-Spieler in der Tonauswahl PCM-Stereo einstellen; bei DVB-Sendern am TV-Gerät Sprache/Ton auf Stereo schalten. (S. 127)
- Prüfung b: TV-Gerät und externer digitaler Audio-Verstärker sind nicht miteinander verbunden. (S. 127)
- Maßnahme b: SPDIF OUT vom TV-Gerät an einen Digital-Eingang des externen digitalen Audio-Verstärkers anschließen und an diesem den entsprechenden Eingang wählen. (S. 127)
Beim Betrieb eines CA-Moduls treten Fehler auf
- Prüfung: Das Heft sieht hier keine Messung vor, sondern einen festen Ablauf. (S. 115)
- Maßnahme: TV-Gerät in den Standby-Modus ausschalten, CA-Modul entnehmen, TV-Gerät vollständig ausschalten, einige Sekunden warten, CA-Modul wieder einstecken und TV-Gerät wieder einschalten. (S. 115)
- Folgeschritt: Bleibt der Fehler, den zweistelligen Fehlercode aus dem Kapitel Sonstiges, Abschnitt CA-Modul Fehlercodes heranziehen; im Zweifelsfall den Fachhändler einschalten. (S. 115)
Eine programmierte Aufnahme wurde nicht ausgeführt
- Prüfung: Kontrolle, ob die Sendung vom Anbieter aus den EPG-Daten gelöscht wurde oder ob der Sender die automatische Zeitsteuerung nicht unterstützt. (S. 127)
- Maßnahme: Keine Abhilfe am Gerät möglich: Für die Übermittlung der Daten für die automatische Zeitsteuerung sind ausschließlich die Sendeanstalten verantwortlich. (S. 127)
Anfang oder Ende einer programmierten Aufnahme fehlen
- Prüfung: Die Sendezeit wurde verschoben und der Sender hat die Daten nicht aktualisiert. (S. 127)
- Maßnahme: Auch hier verweist das Handbuch auf die Sendeanstalten; die Verfügbarkeit entsprechender Daten kann nicht gewährleistet werden. (S. 127)
Eine angezeigte Mediendatei kann nicht abgespielt werden
- Prüfung: Das Format der Datei wird nicht unterstützt. Das Handbuch verweist auf die Beschränkungen im Kapitel Technische Daten – Unterstützte Dateiformate. (S. 128)
- Maßnahme: Das Handbuch nennt an dieser Stelle ausdrücklich keine Abhilfe. (S. 128)
Bei der Suche nach drahtlosen Routern wird kein Gerät gefunden
- Prüfung: Der Router ist nicht bereit für drahtlose Kommunikation. (S. 128)
- Maßnahme: Überprüfen Sie Ihren drahtlosen Router und versuchen Sie den Verbindungsaufbau einige Minuten später erneut. (S. 128)
Standbilder stehen zu lange, das Bild zeigt Geisterbilder
- Prüfung: Kontrolle, ob sehr lange Standbilder eingeblendet waren, etwa vergessene Videotext-Seiten. (S. 139)
- Maßnahme: Keine Handlung nötig: Das Gerät schaltet bei zu lange eingeblendeten Standbildern selbstständig auf einen bildschirmschonenden Kontrast-Modus um und kehrt bei erneuter Bedienung sofort in den Normalzustand zurück. (S. 139)
- Ergänzung: Jede Menü-Einblendung wird automatisch beendet, wenn das Gerät länger als drei Minuten keine Bedienung erkennt. (S. 139)
Sicherheitshinweise aus dem Handbuch
Die Sicherheitshinweise stehen im Kapitel Sicherheitshinweise/Warnung auf den Seiten 6 und 7, unmittelbar nach dem Inhaltsverzeichnis. Sie bleiben hängen, weil sie drei Folgen nennen, die im Betrieb sonst als Fehler missverstanden werden: Kriechströme durch Staub und Feuchte, Brände durch behinderte Luftzirkulation und Beschädigungen des OLED-Bildschirms beim Transport. Das Heft leitet daraus konkrete Handlungen ab, die unten wiedergegeben sind.
Auf Seite 7 folgt ein eigener Abschnitt zu Reinigung und Pflege. Er ist für Supportfälle wichtig, weil er festlegt, womit gereinigt werden darf und womit nicht – und weil er vor aggressiven Chemikalien warnt, die zu Gefahr durch Spannungen und Brandbildung führen können.
Strom, Netz und Gehäuse
- Geräterückwand: Beim Öffnen oder Entfernen der Geräterückwand besteht die Gefahr eines Stromschlages. Reparatur- und Service-Arbeiten gehören ausschließlich in die Hände autorisierter Fernsehtechniker. (S. 6)
- Spannung: Das Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossen werden. (S. 6)
- Netzstecker: Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Beim Abziehen am Steckergehäuse anfassen, nicht am Kabel. (S. 6)
- Beschädigtes Netzkabel: Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar; ein solches Kabel darf keinesfalls verwendet werden. (S. 6)
- Flüssigkeiten und offene Flammen: Keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät stellen; Kerzen und andere offene Flammen sind jederzeit vom Gerät fernzuhalten. (S. 6)
- Fremdkörper: Metallteile, Nadeln, Büroklammern, Flüssigkeiten oder Wachs dürfen nicht durch die Lüftungsschlitze ins Geräteinnere gelangen. Ist doch etwas hineingelangt, sofort den Netzstecker abziehen und den Kundendienst verständigen. (S. 6)
Umgebung, Aufstellung, Lautstärke
- Bestimmungsgemäßer Gebrauch: Das TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt und für trockene Räume konzipiert. (S. 6)
- Staub und Feuchte: Die Geräte reagieren empfindlich gegenüber Staub und Rußpartikeln in der Umgebungsluft. Hohe Feuchtigkeit und Staubkonzentrationen führen zu Kriechströmen im Gerät. (S. 6)
- Temperatursprung: Wurde das Gerät aus der Kälte in eine warme Umgebung gebracht, soll es wegen möglicher Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen. (S. 6)
- Luftzirkulation: Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben; bei Wandmontage sind seitlich, oben und unten mindestens je 10 cm freier Raum nötig. (S. 6)
- Transport: Der OLED-Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Transport nur in senkrechter Stellung, nicht an den Displayecken anfassen. (S. 6)
- Aufstelloptionen: Loewe TV-Geräte sind spezifiziert für Loewe Zubehör; nicht freigegebene Aufstelloptionen sollen nicht verwendet werden. (S. 7)
- Neigung: Das TV-Gerät darf nur horizontal aufrecht betrieben werden; die Neigung darf bei Wandmontage maximal 10 Grad betragen. (S. 7)
- VESA-Standard: Die Montage an einem Halter nach dem VESA-Standard erfordert zwingend die Verwendung der Vesa-Adapterbolzen; diese sind mit einem Drehmoment von ca. 4 Nm zu befestigen. (S. 7)
- Kinder: Kinder nicht unbeaufsichtigt am TV-Gerät hantieren lassen und das eingeschaltete TV-Gerät nicht unbeaufsichtigt laufen lassen. (S. 7)
- Lautstärke: Laute Musik kann zu Gehörschäden führen; extreme Lautstärken sind zu vermeiden, insbesondere über längere Zeiträume und bei Nutzung von Kopfhörern. (S. 7)
- Gewitter: Bei Gewitter den Netzstecker und alle angeschlossenen Antennenleitungen abziehen; das gilt auch bei längerer Abwesenheit. (S. 7)
Reinigung und Pflege
- Vorarbeit: Vor dem Reinigen das TV-Gerät mit dem Netzschalter ausschalten. (S. 7)
- Chemikalien: Das Gerät oder Zubehörteile grundsätzlich nie aggressiven Chemikalien wie Laugen oder Säuren aussetzen. (S. 7)
- Tuch: Frontscheibe und Fernbedienung nur mit einem feuchten, weichen, sauberen und farbneutralen Tuch ohne scharfes oder scheuerndes Reinigungsmittel reinigen. (S. 7)
- Lautsprecherblende: Die Lautsprecherblende ist textilbespannt und soll regelmäßig mit einem weichen Bürstenaufsatz abgesaugt werden. (S. 7)
- Flecken: Flecken mit Waschmittellauge oder handelsüblichem Fleckenwasser sanft ausreiben, oder direkt mit Trocken-Fleckenspray behandeln; keine Lösemittel verwenden. (S. 7)
Umgang mit dem OLED-Panel
- Kalibrierung: Das Gerät führt vollautomatisch in regelmäßigen Abständen eine Kalibrierung durch; dadurch werden überschüssige TFT-Kapazitäten entladen und Image-Sticking-Effekte eliminiert. (S. 139)
- Stromzufuhr: Ein Bildschirmtext weist darauf hin, den TV in diesem Fall nicht mit dem Netzschalter am Gerät auszuschalten und nicht die Stromzufuhr zu unterbrechen. (S. 139)
- Drehen: Bei einer nicht motorisierten Aufstelllösung soll beim Drehen des TVs kein allzu hoher Kraftaufwand entstehen. (S. 139)
Verwandte Teile und Zubehör
Das Kapitel Zubehör beginnt auf Seite 132 mit der Loewe app und listet ab Seite 136 die beim Fachhändler erhältlichen Teile mit Artikelnummern. Die Aufstelloptionen stehen auf Seite 137 mit eigenen Nummern je Modellgröße; für den bild 5.55 sind dort mehrere Positionen ausgewiesen. Das Heft schließt das Kapitel mit dem Vorbehalt, dass die Liefermöglichkeit für das gesamte Zubehör vorbehalten bleibt.
Ebenfalls im Zubehörkapitel geregelt: Das CA-Modul und die Smart Card gehören nicht zum Lieferumfang des TV-Gerätes, und Loewe übernimmt keine Gewähr für die Funktion des CA-Moduls sowie keine Haftung für Aufstelloptionen von Fremdherstellern.
Aufrüstsätze, Umrüstsätze und Kabel mit Artikelnummer
| Teil | Bezeichnung im Handbuch | Bemerkung | Seite |
|---|---|---|---|
| USB-Verlängerung | Art.Nr. 70167080 | Für leichte Erreichbarkeit der USB-Anschlüsse oder für USB-Sticks mit großem Gehäuse. | S. 136 |
| Converter Digital Audiolink/Audiolink | Art.Nr. 71600080 | Anbindung an Audio-Geräte mit 25-poliger AUDIO LINK-Buchse; zusätzlich wird ein Ethernet-Kabel mit RJ45-Steckern, Cat. 5e oder höher, von 1 m bis 15 m benötigt. | S. 136 |
| Adapter Micro-AV / 25cm / Scart | Art.Nr. 72150080, 3er Set | Erweitert das TV-Gerät um eine AV-Buchse für DVD-Spieler oder DVD-Recorder. | S. 136 |
| Adapter Micro-AV / 25cm / VGA | Art.Nr. 72155080, 3er Set | Für den Anschluss eines PC-Monitors oder einer SetTop-Box, zusätzlich mit 3,5-mm-Stereoklinkenbuchse für Analogton. | S. 136 |
| Converter RJ12 / 5m / IR | Art.Nr. 70533082, 3er Set | Zur Bedienung verdeckt aufgestellter Zusatzgeräte anderer Hersteller über das TV-Gerät. | S. 136 |
| Adapter RJ12 / 2,5m / RS232 | Art.Nr. 70499082, 3er Set | Zur Integration in professionelle Home-Automation-Systeme. | S. 136 |
Aufstelloptionen für bild 5.55
| Aufstelloption | Bestellnummer für bild 5.55 | Seite |
|---|---|---|
| WM Slim / VESA Size 300 | 72115W80 | S. 137 |
| Wall Mount: WM 67 | 71363B00 | S. 137 |
| Wall Mount: WM Isoflex 32-55 | 72815D00 | S. 137 |
| Loewe Spectral Rack | 71391T20 | S. 137 |
| Floor Stand: FS 5.65 / FS 5.55 | 72660S00 | S. 137 |
Weitere im Zubehörkapitel genannte Positionen
- Soundsysteme: Loewe Soundkomponenten sind mit Standlautsprechern, Satellitenlautsprechern sowie einem Subwoofer kombinierbar. (S. 136)
- Fernbedienung Loewe Assist Easy: Reduzierte, fokussierte Gestaltung; als Multifunktionsfernbedienung bedient sie zusätzlich weitere Loewe Produkte. (S. 136)
- VESA-Adapterbolzen: Über den Fachhändler von Loewe beziehbar; sie gewährleisten den Mindestabstand von 5 mm zwischen Geräterückwand und VESA-Halter. (S. 139)
- CA-Modul und Smart Card: Nicht im Lieferumfang des TV-Gerätes enthalten; üblicherweise beim Fachhändler erhältlich. Loewe übernimmt keine Gewähr für die Funktion des CA-Moduls. (S. 115)
- Haftung für Fremdzubehör: Loewe übernimmt keine Haftung für die Verwendung von Aufstelloptionen von Fremdherstellern. (S. 139)
Nicht im Zubehörkapitel und auch sonst im Handbuch nicht dokumentiert sind Ersatzteile mit eigener Teilenummer, der Austausch des OLED-Panels, ein Netzteil oder Lüfter als Einzelteil sowie Garantiezeiträume. Auf Seite 138 steht unter dem Stichwort Entsorgung, dass elektronische Altgeräte getrennt entsorgt werden müssen und nicht in den normalen Hausmüll gehören; die EU-Richtlinie 2012/19/EU regelt die Rücknahme, Behandlung und Verwertung. Für die Verpackung wurde ein Entgelt an beauftragte Verwerter entrichtet. Die Batterien der Erstausrüstung enthalten nach dem Heft keine Schadstoffe wie Cadmium, Blei und Quecksilber.
