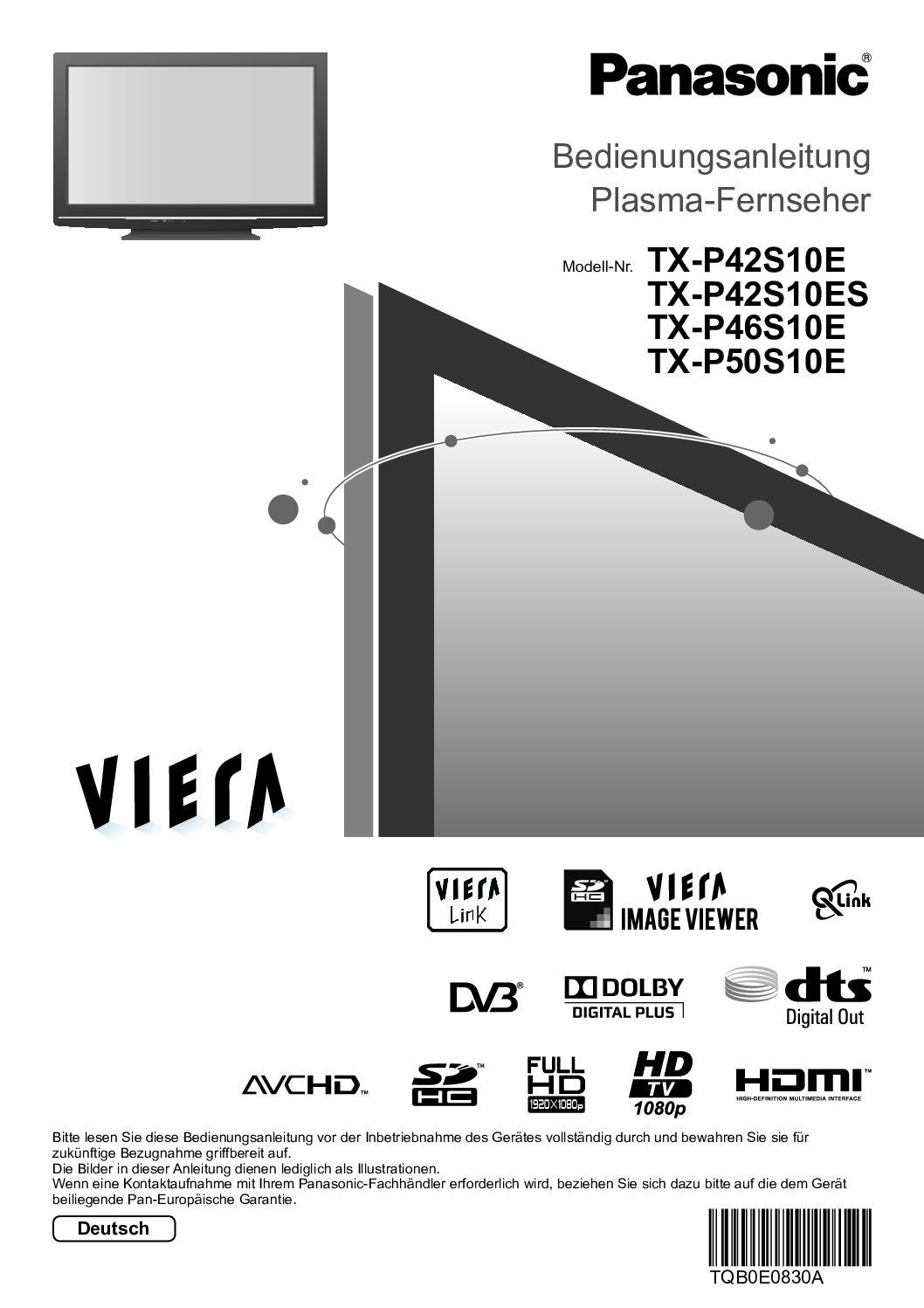

Der TX-P42S10E ist laut Deckblatt ein Plasma-Fernseher der VIERA-Modellreihe 2009; die Anleitung TQB0E0830A behandelt gemeinsam mit ihm die Varianten TX-P42S10ES, TX-P46S10E und TX-P50S10E. Technische Werte stehen deshalb in einer viergeteilten Tabelle, in der die erste Spalte dem TX-P42S10E gehört.

Für den Support zählt dreierlei: das Gerät arbeitet an 220–240 V Wechselstrom, der Bildschirm hat eine effektive Diagonale von 106 cm, und die Tonausgabe ist mit 20 W angegeben. Wer eine Störung meldet, sollte wissen, dass das Handbuch für Bild-, Ton- und Empfangsprobleme eine eigene Tabelle mit Abhilfemaßnahmen bereithält und für alles Weitere an den Fachhändler verweist.

Technische Angaben für TX-P42S10E laut Handbuch

Merkmal Angabe im Handbuch Seite
Gerätetyp Plasma-Fernseher, Modell-Nr. TX-P42S10E S. 1
Spannungsversorgung 220–240 V Wechselstrom, 50 / 60 Hz S. 63
Leistungsaufnahme 295 W; im Bereitschaftszustand 0,4 W ohne DVB-Aufzeichnung S. 63
Bildschirmgröße 106 cm Diagonale effektiv, 921 mm × 518 mm S. 63
Anzahl der Pixel 2.073.600 Pixel (1.920 × 1.080) S. 63
Audioausgang 20 W (10 W + 10 W) bei 10 % Gesamtklirrfaktor S. 63
Digitaler Empfang DVB-T und DVB-C S. 63
Betriebsbedingungen 0 °C bis 35 °C, 20 % bis 80 % relative Feuchte ohne Kondensatbildung S. 63
Abmessungen mit Sockel 1.029 mm × 704 mm × 334 mm S. 63
HDMI-Funktion Das Gerät unterstützt HDAVI Control 4 S. 63
Bildschirm-Lebensdauer Nennlebensdauer bis zu 100.000 Stunden S. 3

Meldungen und Fehlercodes

Das Handbuch führt keine Meldungen mit Nummer; Fehlercodes sind im Handbuch nicht dokumentiert. Was es stattdessen gibt, sind drei prüfbare Arten von Rückmeldung: eingeblendete Meldungen im SD-Karten-Betrieb (S. 57), Farben und Blinken der zwei Leuchtdioden an der Gerätefront (S. 8) sowie die farbigen Balken der Signalqualitätsanzeige im DVB-Tuning-Menü (S. 32).

Für eine Meldung ohne eigene Abhilfe gilt nach S. 62 die Anweisung, den Hinweisen auf dem Bildschirm zu folgen; verschwindet das Problem nicht von selbst, ist eine Kundendienststelle zuständig.

Eingeblendete Meldungen im SD-Karten-Betrieb

Meldung auf dem Schirm Bedeutung / Abhilfe laut Handbuch Seite
Datei nicht lesbar Die Datei ist beschädigt oder unlesbar; das Format wird nicht unterstützt. S. 57
Keine SD-Karte eingelegt Einsitz der SD-Karte nachprüfen. S. 57
Keine gültige Datei vorhanden Die Karte enthält keine Daten. S. 57
Mehr als 9.999 Bilder gefunden Die maximal zulässige Anzahl von Fotos beträgt 9.999. S. 57
Bitte die SD-Karte überprüfen Bei der eingesetzten SD-Karte liegt ein Problem vor. S. 57
Dieser Vorgang ist nicht möglich. Dieser Bedienungsvorgang steht nicht zur Verfügung. S. 57

Leuchtdioden an der Gerätefront

Anzeige Zustand laut Handbuch Seite
Betriebs-LED Rot im Bereitschaftszustand, Grün im eingeschalteten Zustand S. 8
Betriebs-LED blinkt Quittiert den Empfang eines Fernbedienungsbefehls am Fernseher S. 8
Aufnahme-LED Orange bei Bereitschaft für direkte TV-Aufzeichnung S. 8

Balkenfarben der DVB-Signalqualität

Balken Bedeutung laut Handbuch Seite
Grüner Balken Guter Signalzustand S. 32
Gelber Balken Schlechter Signalzustand S. 32
Roter Balken Schlechter Signalzustand; terrestrische Antenne oder Kabel prüfen S. 32

Vorgehen bei einer Meldung ohne eigene Abhilfe

  • Hinweise auf dem Schirm: Den auf dem Bildschirm erscheinenden Anweisungen folgen. (S. 62)
  • Bleibt das Problem: Kundendienststelle einschalten. (S. 62)

Häufige Fragen

Der Fernseher zeigt kein Bild und gibt keinen Ton aus – wo fange ich an?

Das Handbuch prüft zuerst den Eingangsmodus und die Stromversorgung, danach Bild- und Toneinstellungen sowie die Kabelverbindungen.

  1. Prüfen, ob der Fernseher im AV-Modus steht.
  2. Nachprüfen, dass der richtige AV-Eingangsmodus gewählt ist.
  3. Nachprüfen, dass das Netzkabel an einer Netzsteckdose angeschlossen ist.
  4. Bildeinstellung und Lautstärke im Menü kontrollieren.
  5. Alle erforderlichen SCART-Kabel und Anschlüsse nachprüfen.

Quelle im Handbuch: S. 61

Warum ist das Bild verrauscht oder zu dunkel?

Nach dem Handbuch sind Position, Ausrichtung und Anschluss der Antenne zu prüfen; zusätzlich lässt sich Bildrauschen über den Eintrag „P-NR“ im Menü „Bildeinstellung“ verringern.

  1. Antenne auf Ausrichtung und Anschluss prüfen.
  2. Eintrag „P-NR“ im Menü „Bildeinstellung“ einstellen.
  3. Prüfen, ob eingeschaltete Elektrogeräte oder Motoren in der Nähe stehen.

Quelle im Handbuch: S. 61, S. 62

Im Programmassistenten erscheinen keine Programme. Woran liegt das?

Das Handbuch nennt die Fernbedienung, die Antennenausrichtung und die Bildqualität der analogen Kanäle als Prüfpunkte.

  1. Fernbedienung überprüfen.
  2. Antenne auf eine näher gelegene Übertragungsstation ausrichten.
  3. Bildqualität der analogen Kanäle überprüfen.
  4. Bei schlechter Qualität die Antenne prüfen oder den Panasonic-Fachhändler ansprechen.

Quelle im Handbuch: S. 61

Die Fernbedienung funktioniert nicht oder nur mit Unterbrechungen.

Das Handbuch prüft Polarität und Ladezustand der Batterien, den Einschaltzustand und die Ausrichtung auf den Sensor an der Frontplatte.

  1. Nachprüfen, ob die Batterien polaritätsrichtig eingelegt sind.
  2. Nachprüfen, ob der Fernseher eingeschaltet ist.
  3. Erschöpfte Batterien auswechseln.
  4. Den Geber der Fernbedienung direkt auf den Fernbedienungs-Signalsensor an der Frontplatte richten.
  5. Den Sensor vor direkter Sonneneinstrahlung und starken Lichtquellen schützen.

Quelle im Handbuch: S. 62

Der Fernseher schaltet von selbst in den Bereitschaftsmodus.

Das Handbuch nennt dafür zwei Ursachen: die aktivierte Abschalt-Uhr und die Umschaltautomatik nach dem Ende eines analogen Programms.

  1. Prüfen, ob die Funktion „Abschalt-Uhr“ aktiviert ist.
  2. Beachten, dass das Gerät etwa 30 Minuten nach dem Ende eines analogen Programms umschaltet.

Quelle im Handbuch: S. 62, S. 5

Warum wird das Bild dunkler, wenn ich längere Zeit nichts bediene?

Das ist laut Handbuch gewollt: Der Kontrast wird nach mehreren Minuten ohne Bedienungsvorgang automatisch verringert, unter anderem bei fehlendem Signal im DVB- oder AV-Modus und bei Anzeige eines Menüs.

  1. Kein Fehler: eine Taste bedienen, die Anzeige kehrt zurück.
  2. Bei bleibend dunklem Bild Helligkeit und Kontrast im Menü „Bildeinstellung“ prüfen.

Quelle im Handbuch: S. 61, S. 62

Auf dem Bildschirm bleibt dauerhaft eine Anzeige wie „EC/AV1“ stehen.

Nach dem Handbuch lässt sich diese Einblendung löschen und durch erneutes Drücken derselben Taste wieder anzeigen.

  1. Die im Handbuch dafür vorgesehene Taste drücken.
  2. Dieselbe Taste erneut drücken, um die vorige Meldung wieder anzuzeigen.

Quelle im Handbuch: S. 61

VIERA Link arbeitet nicht, und es erscheint eine Fehlermeldung.

Das Handbuch verweist auf die Verbindung und auf die Einschaltreihenfolge: erst das angeschlossene Gerät, danach der Fernseher.

  1. Anschluss überprüfen.
  2. Zuerst das angeschlossene Gerät einschalten, danach den Fernseher.

Quelle im Handbuch: S. 61

Wie setze ich den Fernseher auf den Auslieferungszustand zurück?

Über „Setup“ → „System-Menü“ → „Werkseinstellungen“. Dabei werden alle Benutzereinstellungen zurückgestellt; beim nächsten Einschalten startet Auto Setup automatisch.

  1. Menüanzeige aufrufen und „Setup“ wählen.
  2. „System-Menü“ und darin „Werkseinstellungen“ wählen.
  3. Meldung prüfen und die Initialisierung starten.
  4. Fernseher ausschalten; beim nächsten Einschalten läuft Auto Setup.

Quelle im Handbuch: S. 38

Was ist beim Umgang mit der SD-Karte zu beachten?

Das Handbuch nennt Handhabungsregeln und Grenzen: Die Karte darf während eines Datenzugriffs nicht entnommen werden, und es werden höchstens 9.999 Bilder erkannt.

  1. Karte nicht während eines Datenzugriffs entnehmen.
  2. Karte mit der korrekten Ausrichtung einsetzen.
  3. Kontakte an der Rückseite der Karte nicht berühren.
  4. Regelmäßig Sicherungskopien der aufgezeichneten Daten erstellen.

Quelle im Handbuch: S. 57

Leuchtende Punkte bleiben dauerhaft auf dem Schirm – ist das ein Defekt?

Nach dem Handbuch handelt es sich nicht um eine Funktionsstörung: Bei dieser Technologie können einzelne Pixel ständig oder gar nicht leuchten.

  1. Aus Sicht des Handbuchs kein Defekt; das Gerät muss nicht reklamiert werden.

Quelle im Handbuch: S. 61

Wie entsorge ich das Gerät und die Batterien der Fernbedienung?

Altgeräte und gebrauchte Batterien gehören nach dem Handbuch nicht in den Hausmüll, sondern zu den zuständigen Sammelstellen gemäß der Landesgesetzgebung.

  1. Gerät und Batterien zu einem Sammelpunkt bringen.
  2. Bei Fragen die örtlichen Verwaltungsbehörden oder den Abfallentsorgungsdienst ansprechen.

Quelle im Handbuch: S. 64

Störungsbaum: Symptom, Prüfung, Maßnahme

Der Baum folgt den Gruppen der Abhilfetabelle auf S. 62 (Bildstörungen, Ton, DVB, HDMI, Sonstiges) und nimmt die Prüfpunkte von S. 61 hinzu. Vor jedem Kundendienst gilt der Hinweis auf S. 61, die genannten Punkte erst selbst zu überprüfen.

Kein Bild

  1. Prüfung: Ist der Eintrag „Helligkeit“ oder „Kontrast“ im Menü „Bildeinstellung“ auf den Minimalwert gestellt? (S. 62)
  2. Maßnahme: Netzschalter des Fernsehers einmal ausschalten und dann wieder einschalten. (S. 62)
  3. Maßnahme: Lässt sich die Störung so nicht beseitigen, die Funktion „Werkseinstellungen“ ausführen. (S. 62)
  4. Prüfung: Steht der Fernseher im AV-Modus und ist der richtige AV-Eingang gewählt? (S. 61)

Verrauschtes, gestörtes oder verzerrtes Bild

  1. Prüfung: Position, Ausrichtung und Anschluss der Antenne überprüfen. (S. 61)
  2. Maßnahme: Eintrag „P-NR“ im Menü „Bildeinstellung“ einstellen, um Bildrauschen zu beseitigen. (S. 62)
  3. Prüfung: Befinden sich eingeschaltete Elektrogeräte oder Motoren in der Nähe? (S. 62)
  4. Prüfung: Stimmt der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers überein, etwa bei S-Video? (S. 61)

Kein Ton oder Ton zu leise

  1. Prüfung: Ist die Stummschaltung aktiviert oder die Lautstärke auf Minimalpegel gestellt? (S. 62)
  2. Maßnahme: Funktion „Audio Empfang“ im Menü „Toneinstellung“ auf „Aus“ stellen, nur im Analog-Modus. (S. 62)
  3. Prüfung: Bildeinstellung und Lautstärke im Menü überprüfen. (S. 61)

DVB-Bild friert ein oder bricht ab

  1. Prüfung: Eintrag „Signaleigenschaften“ aufrufen und die Balkenfarben lesen. (S. 62)
  2. Prüfung: Erscheinen „Signalqualität“ oder „Signalstärke“ in roter Darstellung, ist das Signal zu schwach. (S. 62)
  3. Maßnahme: Antenne oder Kabel überprüfen; bei anhaltender Störung den Panasonic-Fachhändler ansprechen. (S. 62)
  4. Maßnahme: Netzschalter des Fernsehers einmal ausschalten und dann wieder einschalten. (S. 62)

Ungewöhnliches Bild oder ungewöhnlicher Ton über HDMI

  1. Prüfung: Nachprüfen, dass das HDMI-Kabel richtig angeschlossen ist. (S. 62)
  2. Maßnahme: Fernseher und Zusatzgerät einmal ausschalten und dann wieder einschalten. (S. 62)
  3. Maßnahme: Audioausgang am angeschlossenen Gerät auf 2-kanaligen Linear-PCM-Ton stellen. (S. 62)
  4. Prüfung: Eintrag „HDMI1 / 3 Eingang“ im Menü „Toneinstellung“ kontrollieren. (S. 62)
  5. Maßnahme: Bei Tonstörung über einen Digitalanschluss einen analogen Tonanschluss herstellen. (S. 62)
  6. Maßnahme: Ein Zusatzgerät verwenden, das mit der Norm EIA/CEA-861/861B kompatibel ist. (S. 62)

Fernseher lässt sich nicht einschalten

  1. Prüfung: Nachprüfen, dass das Netzkabel an einer Netzsteckdose angeschlossen ist. (S. 62)
  2. Prüfung: Ist der Fernseher eingeschaltet worden? (S. 61)

Q-Link arbeitet nicht

  1. Prüfung: SCART-Kabel und Anschluss überprüfen. (S. 61)
  2. Maßnahme: Eintrag „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig einstellen. (S. 61)

Aufzeichnung startet nicht sofort

  1. Prüfung: Einstellungen des Recorders überprüfen; Einzelheiten stehen in dessen Bedienungsanleitung. (S. 61)

Störung bleibt nach allen Abhilfemaßnahmen

  1. Maßnahme: Panasonic-Fachhändler ansprechen. (S. 61)
  2. Maßnahme: Bei einer Fehlermeldung den Anweisungen auf dem Bildschirm folgen und sonst eine Kundendienststelle einschalten. (S. 62)

Sicherheitshinweise aus dem Handbuch

Die Sicherheitsmaßnahmen stehen auf S. 4 („Warnung“) und S. 5 („Vorsicht“), Ergänzungen zu Zubehör und Batterien auf S. 6. Sie sind hier wiedergegeben, weil sich einiges davon wie eine Störung anfühlt, aber laut Handbuch gewollt ist: Ein absinkender Kontrast, ein abschaltendes Gerät oder ein Nachbild sind ausdrücklich keine Fehlfunktion.

  • Netzstecker: Bei festgestellter Anomalität den Netzstecker unverzüglich von der Netzsteckdose trennen. (S. 4)
  • Gehäuse: Keine Gehäuseteile entfernen; zur Vermeidung von Stromschlaggefahr das Gerät nicht öffnen. (S. 4)
  • Erdung: Ein Gerät der Klasse I muss an eine vorschriftsmäßig geerdete Netzsteckdose angeschlossen werden. (S. 4)
  • Reparatur: Überprüfen, Einstellen und Reparieren grundsätzlich dem Panasonic-Fachhändler überlassen. (S. 4)
  • Netzkabel: Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden. (S. 4)
  • Ständer: Ausschließlich die speziell für dieses Gerät vorgesehenen Ständer oder Montageteile verwenden. (S. 4)
  • Reinigung: Vor dem Reinigen des Gerätes den Netzstecker ziehen. (S. 5)
  • Transport: Den Fernseher nur aufrecht transportieren, sonst können Schaltungen im Inneren beschädigt werden. (S. 5)
  • Belüftung: Die Belüftungsschlitze an der Rückwand nicht blockieren; auch Vorhänge oder Zeitungen sind zu vermeiden. (S. 5)
  • Freiraum: Bei Verwendung des Standfußes Freiraum zwischen dem unteren Teil des Gerätes und dem Fußboden lassen. (S. 5)
  • Bildschirm: Die Oberfläche des Bildschirms weist eine Spezialbeschichtung auf und kann leicht beschädigt werden. (S. 5)
  • Standbild: Kein Standbild über längere Zeit anzeigen, sonst kann ein Nachbild zurückbleiben. (S. 5)
  • Abschaltautomatik: Wird etwa 30 Minuten kein Signal empfangen und erfolgt keine Bedienung im Analogbetrieb, schaltet das Gerät in den Bereitschaftsmodus. (S. 5)
  • Batterien: Keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung verwenden. (S. 6)
  • Batterien: Bei vertauschter Polarität kann Batterieelektrolyt auslaufen und die Fernbedienung beschädigen. (S. 6)
  • Kleinteile: Zum Lieferumfang gehören potentiell gefährliche Teile, die von Kleinkindern verschluckt werden können. (S. 6)
  • Kinder und SD-Karten: SD-Karten von Kleinkindern fernhalten und sofort nach Gebrauch entfernen. (S. 4)

Verwandte Teile und Zubehör

Das Handbuch listet auf S. 6 das Standardzubehör und als Sonderzubehör die Wandhalterung. Ersatzteilnummern für Verschleißteile, eine Ersatzteilliste und Bezugsquellen sind im Handbuch nicht dokumentiert.

Teil Bezeichnung im Handbuch Bemerkung Seite
Fernbedienung N2QAYB000328 Teil des Standardzubehörs; nach dem Auspacken auf Vollständigkeit prüfen S. 6
Batterien für Fernbedienung R6 (UM3), 2 Stück Keine aufladbaren Akkus verwenden S. 6
Netzkabel Netzkabel Nur das mitgelieferte Netzkabel verwenden S. 4
Wandhalterung TY-WK4P1RW Montage durch den Fachhändler oder einen Fachmann S. 6
Sockel ST-42CF2WG / ST-42CF2WS / ST-50CF2WG Diese Sockel sind für die Sicherheitszulassung genannt S. 63
Dokumente Bedienungsanleitung, Pan-Europäische Garantie Anleitung und Quittung als Kaufnachweis aufbewahren S. 1
