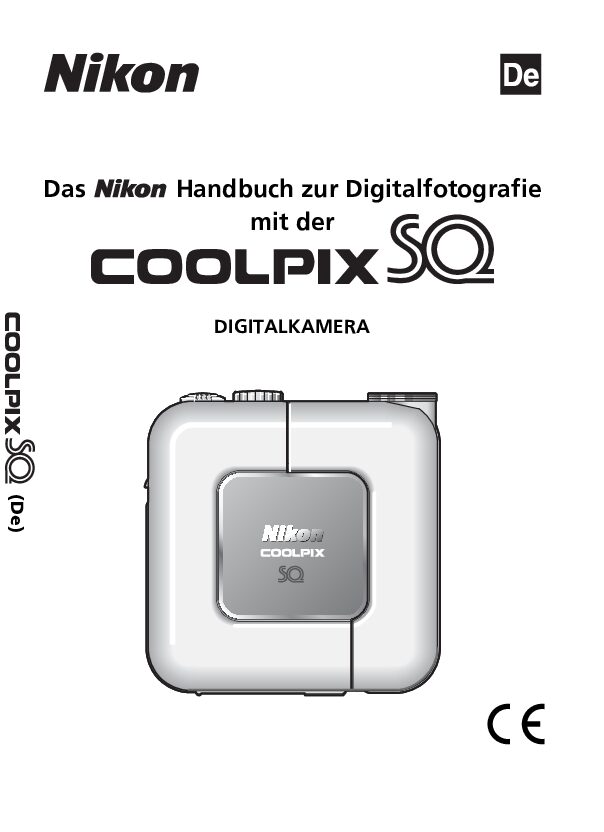

Nikon Coolpix SQ Bedienungsanleitung

Diese Seite ordnet die Bedienungsanleitung der Digitalkamera COOLPIX SQ der Nikon Corporation nach Kapiteln, Sicherheitshinweisen, Pflege und der Störungstabelle. Das Gerät ist eine kompakte Digitalkamera mit 3,1 Millionen effektiven Pixeln, 3fach-Zoom-Nikkor-Objektiv (37 bis 111 mm Kleinbildäquivalent) und CompactFlash-Speicher Typ I. Jede Aussage auf dieser Seite trägt die Seitenzahl der Anleitung, auf der sie steht, damit Sie sie im Original nachlesen können. Die Bezugsseite nennt 116 Seiten und dieses verifizierte PDF umfasst ebenfalls 116 Seiten, weshalb die gedruckte Zählung der Anleitung hier maßgeblich ist.

Technische Daten

Quelle der Werte ist das Kapitel Technische Daten (Seite 107 bis 109) sowie die Hinweise zum Lieferumfang (Seite 19, 20, 24, 60). Die Tabelle führt die im Dokument genannten elektrischen und optischen Kenndaten auf. Die Anleitung nennt keine Energieeffizienzklasse; Angaben zur Pflege stehen im Kapitel Pflege und Lagerung (Seite 98 bis 100).

Hinweis zur Seitenzählung: Bei diesem Dokument stimmt die gedruckte Seitenzahl mit der PDF-Seitenzahl überein: Die Kopfzeile der PDF-Seite 3 trägt die Zahl 3, Seite 98 beginnt mit 98 und Seite 107 mit 107. Wer die Datei in einem Betrachter durchblättert, findet die hier zitierten Seiten unter derselben Nummer.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Für welches Gerät und welche Speicherkarten gilt diese Anleitung?

Sie gilt für die Digitalkamera COOLPIX SQ. Als Speichermedium dienen CompactFlash-Karten Typ I; die mitgelieferte Karte ist einsatzbereit, weitere Karten der Nikon-EC-CF-Serie sowie von SanDisk, Lexar und Hitachi wurden vom Hersteller geprüft und empfohlen (Seite 24, 97). Nikon übernimmt keine Gewähr für den Betrieb mit anderen Karten, weshalb Sie vor dem Kauf die Typenbezeichnung am Geräteschild prüfen sollten (Seite 97, 107).

Wie setze ich den Akku ein und lade ihn auf?

Der EN-EL2-Akku ist bei der Auslieferung nicht vollständig aufgeladen (Seite 779). Öffnen Sie die Abdeckung von Akkufach und Speicherkartenfach, setzen Sie den Akku mit der richtigen Ausrichtung ein und schließen Sie die Abdeckung (Seite 20, 22). Zum Laden legen Sie die Kamera in die COOL-STATION MV-10 oder schließen den Netzadapter EH-61 an; vor dem Akku-Wechsel muss die Kamera ausgeschaltet und die Stromzufuhr getrennt sein (Seite 20, 22, 63, 779).

Welche Bildgrößen und Qualitätsstufen stehen zur Wahl?

Die Kamera bietet vier Bildgrößen: 2016×1512, 1600×1200, 1024×768 und 640×480 Pixel (Seite 107). Als Dateiformate speichert sie komprimierte JPEG-Dateien in den Stufen FINE, NORMAL und BASIC sowie QuickTime-Filmsequenzen; die Qualität und Größe wählen Sie im Aufnahmemenü (Seite 71, 74, 107).

Was tun, wenn die Kamera nicht auslöst oder Bilder verwackeln?

Der Auslöser reagiert nicht, wenn die Kamera im Wiedergabebetrieb steht, der Akku leer ist oder die Speicherkarte nicht formatiert beziehungsweise voll ist (Seite 26, 38, 91, 101). Verwacklungsunschärfe vermeiden Sie, indem Sie mit Blitz, Selbstauslöser und Stativ fotografieren oder die BSS-Funktion (Auswahl Bestes Bild) aktivieren (Seite 40, 43, 80).

Wie übertrage ich die Bilder auf den Computer?

Legen Sie die Kamera in die COOL-STATION MV-10 und verbinden diese über das USB-Kabel UC-E7 mit dem Rechner, dann drücken Sie die -Taste an der COOL-STATION für den Datentransfer (Seite 18, 60, 63, 64). Die mitgelieferte Software Nikon View dient dazu, Bilder anzuzeigen und zu verwalten; Näheres steht im Schnellstart und im Nikon-View-Referenzhandbuch (Seite 60).

Fehlerbaum

Die Störungstabelle der Anleitung lässt sich in vier Hauptpfade gliedern: ein Monitor ohne Bild, ein Auslöser, der nicht reagiert, ein fehlender Blitz sowie Bilder, die auf Fernseher oder Computer nicht erscheinen. Der folgende Baum ordnet diese Pfade nach dem ersten sichtbaren Anzeichen und führt jeweils zu der Maßnahme, die das Dokument selbst nennt (Seite 103 bis 106).

Ablauf der Störungssuche

1. Grenzen Sie das Anzeichen ein: Erscheint gar kein Bild am Monitor, reagiert der Auslöser nicht, fehlt der Blitz oder stimmt die Wiedergabe auf Fernseher und Computer nicht (Seite 103)?
2. Prüfen Sie den Akku: Ist der EN-EL2 eingesetzt und geladen? Schalten Sie die Kamera aus und setzen Sie den Akku korrekt ein (Seite 20, 26, 779).
3. Prüfen Sie den Einsatz: Steckt die Kamera in der COOL-STATION oder ist das A/V-Kabel angeschlossen? Dann bleibt der Monitor dunkel (Seite 27, 59).
4. Wechseln Sie in den Aufnahmebetrieb: Im Wiedergabebetrieb löst der Auslöser nicht; drücken Sie den Betriebsartenwähler auf Aufnahme (Seite 38).
5. Prüfen Sie die Speicherkarte: Erscheint „Karte ist nicht formatiert“ oder „Zu wenig Speicherkapazität“, formatieren Sie die Karte oder reduzieren Sie Bildqualität und Größe (Seite 91, 101, 105).
6. Prüfen Sie den Blitz: Blinkt die Blitzbereitschaftsanzeige schnell, lädt das Gerät noch; bei manchen Motivprogrammen ist der Blitz automatisch deaktiviert (Seite 34, 40, 49 bis 52).
7. Führen Sie einen Elektronik-Reset durch: Bei seltsamen Zeichen oder Blockieren Kamera ausschalten und Akku herausnehmen, dann wieder einsetzen (Seite 103).
8. Beachten Sie die Grenze der Selbsthilfe: Reparaturen dürfen nur der Fachhändler oder der Nikon-Kundendienst durchführen; vor dem Einsenden den Akku entnehmen (Seite 3, 103).

Quelle der Schritte ist das Kapitel Lösungen für Probleme (Seite 103 bis 106) sowie die Sicherheitshinweise (Seite 3). Die Anleitung weist ausdrücklich darauf hin, dass Reparaturen nur durch Fachpersonal erfolgen dürfen.

Symptom-Assistent: Schritt für Schritt zur Lösung

Die folgenden fünf Schritte arbeiten vom häufigsten Anzeichen zum selteneren. Jeder Schritt nennt die Maßnahme mit der Seite, auf der die Anleitung sie beschreibt.

Schritt 1: Es erscheint kein Bild am Monitor?

Akku leer oder falsch sitzend: Kamera ausschalten, Akku prüfen und richtig einsetzen, bei Bedarf laden (Seite 20, 26).

Kamera in COOL-STATION oder A/V-Kabel angeschlossen: Nehmen Sie die Kamera aus der COOL-STATION beziehungsweise trennen Sie das A/V-Kabel, um das Monitorbild zu erhalten (Seite 27, 59).

Schritt 2: Der Auslöser löst nicht aus?

Wiedergabebetrieb aktiv: Wechseln Sie mit dem Betriebsartenwähler in den Aufnahmebetrieb, dann reagiert der Auslöser wieder (Seite 38).

Karte nicht formatiert oder voll: Formatieren Sie die Speicherkarte oder wählen Sie eine speichersparendere Bildqualität beziehungsweise Größe (Seite 91, 101, 105).

Schritt 3: Der Blitz löst nicht aus?

Blitz ausgeschaltet: Schalten Sie das Blitzgerät ein, sofern nicht gerade ein Motivprogramm ihn automatisch sperrt (Seite 40).

Programmbedingt oder Akku zu schwach: Bei Sport, Landschaft, Nachtaufnahme und weiteren Programmen ist der Blitz automatisch deaktiviert; zudem reicht die Akkukapazität zum Blitzen nicht aus (Seite 40, 49 bis 52, 26).

Schritt 4: Die Aufnahmen sind verwackelt oder unscharf?

Kamera nicht ruhig gehalten: Fotografieren Sie mit Blitz, Selbstauslöser und Stativ oder aktivieren Sie die BSS-Funktion (Seite 40, 43, 80).

Fokus nicht gespeichert: Nutzen Sie den Autofokus-Messwertspeicher, bevor Sie den Auslöser durchdrücken (Seite 37).

Schritt 5: Kein Bild auf Fernseher oder Computer?

Fernseher: Schließen Sie das A/V-Kabel korrekt an, schalten Sie den TV auf den Videoeingang und stimmen Sie die Videonorm (PAL oder NTSC) ab (Seite 59, 96).

Computer: Legen Sie die Kamera in die COOL-STATION, verbinden Sie das USB-Kabel und drücken Sie die -Taste für den Datentransfer (Seite 60, 64).

Sicherheitshinweise

Die folgende Zusammenstellung fasst das Kapitel Sicherheitshinweise (Seite 3) zusammen und ordnet die Hinweise nach Themen.

Notfall und Stromversorgung

• Bei Rauch- oder ungewohnem Geruch sofort ausschalten, den Netzadapter vom Stromnetz trennen und den Akku aus der Kamera nehmen, um Brandgefahr zu vermeiden (Seite 3).
• Betreiben Sie die Kamera niemals in der Nähe von brennbarem Gas, weil Explosions- und Brandgefahr besteht (Seite 3).
• Bei einer Fehlfunktion den Betrieb nicht fortsetzen, sondern den Fachhändler oder Nikon-Kundendienst einschalten (Seite 3).

Betrieb und Handhabung

• Legen Sie den Trageriemen niemals um den Hals eines Kindes (Seite 3).
• Nehmen Sie die Kamera nicht auseinander und berühren Sie keine Teile im Gehäuseinneren; Reparaturen dürfen nur durch Fachpersonal erfolgen (Seite 3).
• Setzen Sie die Kamera keiner Feuchtigkeit aus, da sie nicht wasserdicht ist (Seite 98).

Akkus und Originalzubehör

• Verwenden Sie ausschließlich den wiederaufladbaren Lithium-Ionen-Akku EN-EL2 und schalten Sie die Kamera vor dem Akku-Wechsel aus (Seite 3, 20).
• Verwenden Sie nur Original-Nikon-Zubehör, das ausdrücklich für die COOLPIX-Kamera ausgewiesen ist (Seite 264, 267).
• Bei unsachgemäßer Handhabung können Akkus auslaufen oder explodieren; achten Sie auf die Polung beim Einsetzen (Seite 3).

Defekt, Reparatur und Entsorgung

• Wurde das Gehäuse beschädigt, entfernen Sie Akku oder Netzadapter und wenden sich an den Fachhändler oder Nikon-Kundendienst (Seite 3).
• Nach der Anleitung führt die Verwendung nicht freigegebener Produkte zu Garantieverlust, weshalb nur empfohlene Originalteile zum Einsatz kommen sollten (Seite 271).
• Lagern Sie die Kamera nicht in der Nähe starker Magnetfelder, um Datenverlust auf der Speicherkarte zu vermeiden (Seite 98).

Hinweis: Diese Übersicht gibt die Sicherheitshinweise gekürzt und nach Themen geordnet wieder; sie ersetzt nicht den vollständigen Wortlaut des Kapitels auf Seite 3. Maßgeblich ist allein der ursprüngliche Text des Dokuments.

Passende Ersatzteile und Zubehör

Die Anleitung listet auf Seite 97 das optionale Zubehör und auf Seite 107 bis 108 die beim Neugerät beiliegenden Teile auf, die im Verschleißfall am häufigsten gebraucht werden. Defekte Bauteile dürfen laut Anleitung nur gegen vom Hersteller empfohlene Originalteile ausgetauscht werden (Seite 264, 267).

Übersicht der Bauteile und Zubehörteile
