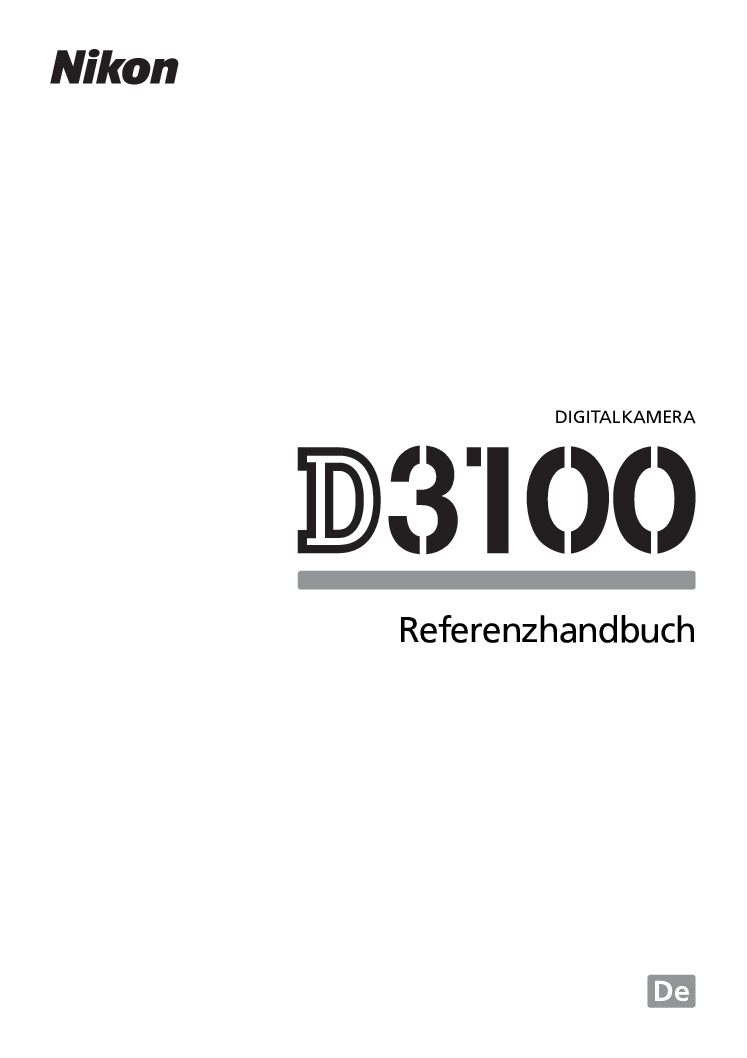

Nikon D3100 Bedienungsanleitung

Die D3100 ist eine digitale Spiegelreflexkamera mit Nikon-F-Bajonett und einem Sensor im DX-Format. Das Referenzhandbuch beschreibt sie als Gehäuse mit optischem Pentaspiegelsucher, aufklappbarem integrierten Blitzgerät und einem Monitor, der sich für Live-View und für die Wiedergabe nutzen lässt.

Für Supportfragen zählt die Aufteilung des Hefts: Bedienung und Menüs füllen den größten Teil, ab Seite 167 folgen technische Hinweise, ab Seite 188 die Problembehebung und ab Seite 192 die Fehlermeldungen. Wer eine Störung sucht, wird in den letzten vierzig Seiten fündig.

Die Kamera speichert auf SD-, SDHC- und SDXC-Karten und wird über den Lithium-Ionen-Akku EN-EL14 versorgt. Ein Netzadapter lässt sich nur mit dem Akkufacheinsatz EP-5A anschließen; ohne diesen Einsatz bleibt die Kamera auf Akkubetrieb.

Datenblatt aus dem Referenzhandbuch

Eigenschaft	Wert im Heft	Fundstelle
Bauart	Digitale Spiegelreflexkamera	S. 195
Objektivanschluss	Nikon-F-Bajonett mit AF-Kontakten	S. 195
Effektive Auflösung	14,2 Millionen Pixel	S. 195
Bildsensor	CMOS, 23,1 × 15,4 mm	S. 195
Speichermedien	SD, SDHC und SDXC	S. 195
Sucherbildfeld	rund 95 % in beiden Richtungen	S. 195
Verschlusszeiten	1/4000 bis 30 s, dazu Langzeitbelichtung	S. 196
ISO-Bereich	100 bis 3200, in LW-Stufen	S. 197
Akku	Lithium-Ionen-Akku EN-EL14	S. 199
Gehäusemaße	124 × 96 × 74,5 mm	S. 199
Gewicht	505 g mit Akku und Karte	S. 199
Betriebstemperatur	0 bis 40 °C	S. 199
Ausdauer	rund 550 Einzelaufnahmen nach CIPA	S. 204

Meldungen und Fehlercodes

Das Heft vergibt keine Fehlernummern. Stattdessen arbeitet es mit zwei Ebenen: Ein blinkendes Symbol im Sucher oder auf dem Monitor zeigt an, dass eine Meldung vorliegt, und ein Texthinweis nennt die Ursache. Beide Ebenen stehen ab Seite 192 in einer gemeinsamen Tabelle.

Die Tabelle unten gibt die Meldungstexte so wieder, wie sie im Heft abgedruckt sind, und daneben den Rat, den die Kamera dazu gibt. Steht eine Störung nicht in dieser Liste, hilft das Kapitel Problembehebung ab Seite 188 weiter; dort ist nach Symptomen sortiert statt nach Meldungen.

Meldungen auf dem Monitor

Meldung im Sucher oder Monitor	Was das Heft dazu rät	Seite
Auslöser gesperrt. Laden Sie den Akku auf.	Kamera ausschalten, Akku laden oder ersetzen.	S. 192
Dieser Akku kann nicht verwendet werden.	Nur einen von Nikon empfohlenen Akku einsetzen.	S. 192
Initialisierungsfehler.	Kamera aus- und wieder einschalten, sonst Akku kurz entnehmen.	S. 192
Niedriger Akkuladestand.	Vorgang beenden und die Kamera unverzüglich abschalten.	S. 192
Uhr ist nicht gestellt.	Datum und Uhrzeit im Systemmenü neu setzen.	S. 192
Keine Karte eingesetzt.	Kamera ausschalten und prüfen, ob die Karte richtig sitzt.	S. 192
Die Speicherkarte ist schreibgeschützt.	Schreibschutzschalter der Karte in Schreibposition schieben.	S. 192
Diese Karte ist nicht formatiert. Bitte formatieren Sie sie.	Karte in der Kamera formatieren oder eine andere Karte einsetzen.	S. 193
Speicherkarte ist voll.	Kleinere Bildqualität wählen, Bilder löschen oder neue Karte einsetzen.	S. 193
Motiv ist zu hell.	Niedrigere ISO-Empfindlichkeit wählen oder einen Neutralgraufilter verwenden.	S. 193
Motiv ist zu dunkel.	Höhere ISO-Empfindlichkeit wählen oder mit Blitz fotografieren.	S. 193
»B« bei S nicht verf.	Andere Belichtungszeit wählen oder in den Modus M wechseln.	S. 193
Fehler. Drücken Sie den Auslöser erneut.	Auslöser erneut drücken; bleibt die Meldung, den Nikon-Kundendienst ansprechen.	S. 194
Initialisierungsfehler, der an den Kundendienst verweist.	Das Heft verweist an dieser Stelle direkt an den Nikon-Kundendienst.	S. 194
Live-View startet nicht.	Warten, bis sich die internen Schaltkreise abgekühlt haben.	S. 194
Der ausgewählte Ordner enthält keine Bilder.	Anderen Ordner oder eine andere Speicherkarte wählen.	S. 194
Anzeige dieser Datei nicht möglich.	Die Datei wurde am Computer verändert, stammt von einer anderen Kamera oder ist beschädigt.	S. 194
Kein Bild zum Bearbeiten.	Auf der Karte liegen keine NEF-Bilder, auf die die RAW-Verarbeitung passt.	S. 194
Bitte Tintenpatrone überprüfen.	Meldung des angeschlossenen Druckers; im Druckerhandbuch nachlesen.	S. 194

Die letzten Zeilen der Tabelle stammen aus dem Direktdruck-Kapitel: Meldungen wie Papierstau oder leeres Papierfach kommen nicht von der Kamera, sondern vom Drucker am USB-Kabel. Das Heft verweist dafür ausdrücklich auf die Bedienungsanleitung des Druckers.

Häufige Fragen

Ich drücke den Auslöser, es passiert aber nichts. Woran liegt das?

Das Heft nennt fünf Ursachen für einen gesperrten Auslöser. Vier davon lassen sich ohne Werkzeug prüfen.

1. Prüfen, ob eine Speicherkarte eingesetzt und ihr Schreibschutzschalter nicht aktiv ist.
2. Warten, bis das integrierte Blitzgerät fertig geladen hat.
3. Auslöser bis zum ersten Druckpunkt drücken und die Scharfstellung abwarten.
4. Bei einem Objektiv mit Blendenring die kleinste Blende einstellen und arretieren.
5. Bei einem Objektiv ohne CPU die Betriebsart M wählen.

Quelle im Handbuch: S. 188

Der Monitor wird beim Fotografieren plötzlich schwarz. Ist die Kamera defekt?

In den meisten Fällen greift die Abschaltautomatik. Das Heft rät, die Ausschaltzeiten im Systemmenü zu verlängern.

1. Im Systemmenü die Option Ausschaltzeiten auf einen längeren Wert stellen.
2. Prüfen, ob die Anzeige der Aufnahmeinformationen auf Info-Automatik steht und der Akku geladen ist.

Quelle im Handbuch: S. 188

Woran sehe ich, dass der Akku voll ist, und wie lange dauert das Laden?

Das Ladegerät MH-24 meldet den Zustand über eine Leuchte. Ein leerer Akku braucht laut Heft etwa anderthalb Stunden.

1. Akku mit aufgesetzter Schutzkappe gemäß Abbildung in das Ladegerät setzen.
2. Ladegerät ans Netz anschließen; die CHARGE-Leuchte blinkt während des Ladens.
3. Warten, bis die Leuchte aufhört zu blinken, dann Akku entnehmen und Netzstecker ziehen.
4. Laden nur zwischen 5 und 35 °C; unter 0 °C oder über 60 °C wird nicht geladen.

Quelle im Handbuch: S. 14

Die Kamera zeigt seltsame Zeichen und reagiert auf keine Taste mehr. Was kann ich tun?

Das Heft führt das auf eine äußere statische Aufladung zurück und beschreibt einen Neustart mit kurzem Entfernen des Akkus.

1. Kamera ausschalten und den Akku entnehmen.
2. Akku wieder einsetzen; dabei darauf achten, sich nicht an heißen Teilen zu verbrennen.
3. Bei Netzadapterbetrieb zusätzlich das Adapterkabel abziehen und wieder anstecken.
4. Bleibt die Störung bestehen, Händler oder Nikon-Kundendienst ansprechen.

Quelle im Handbuch: S. 188

Warum lässt sich die Bildgröße im Menü nicht verstellen?

Die Bildgröße hängt an der Bildqualität. Steht die Qualität auf NEF (RAW) oder auf NEF (RAW) + JPEG Fine, ist die Größe fest vorgegeben.

1. Im Aufnahmemenü die Bildqualität auf eine JPEG-Stufe stellen.
2. Danach die Bildgröße wählen; die Stufen L, M und S stehen dann zur Verfügung.

Quelle im Handbuch: S. 189

Kann ich die Kamera dauerhaft am Netz betreiben, ohne den Akku zu wechseln?

Ja, aber nur mit zwei Teilen zusammen: dem Akkufacheinsatz EP-5A und einem Netzadapter. Der Einsatz ersetzt den Akku im Fach.

1. Kamera ausschalten und Batteriefach sowie die Abdeckung für den Akkufacheinsatz öffnen.
2. EP-5A mit richtiger Ausrichtung einsetzen und die Abdeckung schließen, sodass das Kabel durch den Schlitz läuft.
3. Netzkabel in die Wechselstrombuchse des Adapters stecken, Verbindungskabel in die Gleichstrombuchse.
4. Im Monitor erscheint das Symbol P, sobald die Kamera über den Adapter versorgt wird.

Quelle im Handbuch: S. 178

Wie reinige ich Objektiv und Monitor, ohne Kratzer zu hinterlassen?

Das Heft trennt die Flächen: Objektiv und Sucher bekommen Objektivreiniger, der Monitor nur ein trockenes Tuch. Alkohol und Verdünner sind für das Gehäuse ausdrücklich ausgeschlossen.

1. Staub und Fusseln zuerst mit einem Blasebalg entfernen, nicht wegwischen.
2. Fingerabdrücke auf dem Objektiv mit einem weichen Tuch und etwas Objektivreiniger kreisend von innen nach außen abnehmen.
3. Den Monitor mit einem weichen Stoff- oder Ledertuch abwischen und dabei keinen Druck ausüben.
4. Am Strand oder Meer Salzreste mit einem angefeuchteten Tuch und destilliertem Wasser abnehmen, danach trocken nachwischen.

Quelle im Handbuch: S. 179

Störungsbaum: Symptom, Prüfung, Maßnahme

Die Reihenfolge der Prüfungen folgt der Gliederung des Kapitels Problembehebung: erst die Aufnahme in allen Betriebsarten, dann die Modi P, S, A und M, dann Wiedergabe und zuletzt alles Übrige. Innerhalb eines Symptoms steht die wahrscheinlichste Prüfung vorn.

Bei jedem Schritt steht die Seite, auf der das Heft die Prüfung nennt. Führt keine Prüfung zum Ziel, verweist das Kapitel an Händler oder Nikon-Kundendienst.

Der Auslöser lässt sich nicht auslösen

1. Speicherkarte: Prüfen, ob eine Karte steckt und der Schreibschutz nicht gesetzt ist. (S. 188)
2. Blitzgerät: Das integrierte Blitzgerät lädt noch; abwarten, bis die Blitzbereitschaft angezeigt wird. (S. 188)
3. Scharfstellung: Auslöser bis zum ersten Druckpunkt halten, bis die Kamera scharf gestellt hat. (S. 188)
4. Blendenring: Bei Objektiv mit CPU den Ring auf die kleinste Blende drehen und arretieren. (S. 188)
5. Objektiv ohne CPU: In die Betriebsart M wechseln, sonst bleibt der Auslöser gesperrt. (S. 188)

Die Kamera reagiert auf keine Bedienung mehr

1. Neustart: Ausschalten, Akku entnehmen, Akku wieder einsetzen und einschalten. (S. 188)
2. Netzbetrieb: Beim Betrieb am Netzadapter zusätzlich das Adapterkabel abziehen und wieder anstecken. (S. 188)
3. Weiterleitung: Bleibt der Fehler, Händler oder Nikon-Kundendienst einschalten. (S. 188)

Der Sucher ist unscharf

1. Okular: Das Sucherokular an die eigene Sehstärke anpassen; dafür gibt es optional Korrekturlinsen. (S. 188)
2. Dioptrie: Reicht der Verstellbereich der Kamera nicht, Korrekturlinsen DK-20C einsetzen. (S. 176)

Die Fotos sind unscharf

1. Objektivtyp: Autofokus arbeitet nur mit AF-S- oder AF-I-Objektiven; sonst von Hand scharf stellen. (S. 188)
2. Fokusspeicher: Bei unbewegten Motiven den Fokus mit dem ersten Druckpunkt speichern und den Ausschnitt verschieben. (S. 188)
3. Fokusmodus: Prüfen, ob versehentlich manuelle Fokussierung eingestellt ist. (S. 188)

Ein Bild lässt sich nicht löschen

1. Bildschutz: Den Schutz für das Bild aufheben, dann erneut löschen. (S. 191)
2. Schreibschutz: Schalter an der Speicherkarte in Schreibposition schieben. (S. 191)

Die Fotos kommen nicht auf den Computer

1. Betriebssystem: Prüfen, ob System und Übertragungssoftware zur Kamera passen. (S. 191)
2. Kartenlesegerät: Die Karte direkt in ein Lesegerät stecken und die Dateien von dort kopieren. (S. 191)

Am Fernseher erscheint kein Bild

1. Videonorm: Im Systemmenü die passende Videonorm oder Ausgabeauflösung einstellen. (S. 191)
2. Kabel: Sitz von Audio-/Video-Kabel oder HDMI-Kabel prüfen. (S. 191)

Sicherheitshinweise aus dem Handbuch

Die Warnhinweise stehen gesammelt im Vorspann auf den römisch bezifferten Seiten ix bis xiv, im PDF also auf Seite 11 bis 16. Sie gelten für Kamera, Akku, Ladegerät und Zubehör gemeinsam. Die Auswahl unten gibt die Punkte wieder, die im Support am häufigsten nachgefragt werden.

• Sonne im Bild: Die Kamera niemals direkt auf die Sonne richten. Bei Gegenlichtaufnahmen die Sonne aus dem Bildfeld halten, weil die Strahlen wie durch ein Brennglas gebündelt werden und das Gehäuse in Brand setzen können. (PDF-Seite 11)
• Blick durch den Sucher: Niemals durch den Sucher in die Sonne oder eine andere helle Lichtquelle schauen; das kann das Auge dauerhaft schädigen. (PDF-Seite 11)
• Dioptrieneinstellung: Beim Verstellen der Dioptrienkorrektur darauf achten, nicht mit dem Finger ins Auge zu geraten. (PDF-Seite 11)
• Rauch oder ungewöhnlicher Geruch: Sofort den Netzstecker ziehen und den Akku entnehmen, dabei heiße Teile nicht berühren. Danach Händler oder Nikon-Kundendienst ansprechen. (PDF-Seite 11)
• Brennbares Gas: In der Nähe von brennbarem Gas keine elektronischen Geräte benutzen; es besteht Explosions- und Brandgefahr. (PDF-Seite 11)
• Blitzabstand: Beim Blitzen einen Mindestabstand von 1 m zum Motiv einhalten, besonders bei Kindern. Direkter Kontakt mit Haut oder Gegenständen kann Verbrennungen verursachen. (PDF-Seite 11)
• Akku: Den Akku nicht kurzschließen und nicht öffnen. Nur Akkus verwenden, die für dieses Gerät zugelassen sind, und ihn keinen hohen Temperaturen oder offenem Feuer aussetzen. (PDF-Seite 12)
• Ladegerät: Stecker und Ladegerät niemals mit nassen Händen anfassen und das Gerät vor Feuchtigkeit schützen. Während eines Gewitters Abstand halten. (PDF-Seite 12)
• Fremdzubehör: Nur Zubehör verwenden, das Nikon ausdrücklich für diese Kamera ausweist. Fremdes Elektronikzubehör kann die Kamera beschädigen und die Garantie beenden; Akkus ohne Echtheitshologramm können überhitzen oder auslaufen. (PDF-Seite 16)
• Entsorgung: Kamera und Akku gehören in Europa getrennt in die Sammelstelle und nicht in den Hausmüll. Beim falschen Akkutyp besteht Explosionsgefahr; gebrauchte Akkus nach den geltenden Vorschriften entsorgen. (PDF-Seite 14)

Verwandte Teile und Zubehör

Das Zubehörkapitel ab Seite 176 nennt Teile, die Nikon zum Zeitpunkt der Drucklegung für die D3100 führte. Es unterscheidet Stromversorgung, Kabel, Filter, Sucherzubehör und Objektive. Ersatzteilnummern für Gehäuseteile stehen nicht im Heft.

Teile, die das Heft zur D3100 nennt

Zubehörteil	Schreibweise im Heft	Wofür es laut Heft gedacht ist	Seite
Akku	EN-EL14	Ersatzakkus gibt es im Handel vor Ort und bei autorisierten Servicepartnern.	S. 176
Ladegerät	MH-24	Lädt ausschließlich Akkus des Typs EN-EL14.	S. 176
Netzbetrieb	EP-5A mit EH-5a	Der Einsatz ersetzt den Akku im Fach; ohne ihn lässt sich kein Netzadapter anschließen.	S. 176
Datenkabel	UC-E4	Verbindet die Kamera mit Computer oder Drucker.	S. 176
Bildkabel	EG-D2	Für die Wiedergabe am Fernseher.	S. 176
Fernauslöser	MC-DC2	Wird am Zubehöranschluss der Kamera angeschlossen.	S. 177
GPS	GP-1	Separat erhältlich, ebenfalls am Zubehöranschluss betrieben.	S. 177
Sucherkorrektur	DK-20C	Nur nötig, wenn der Verstellbereich der Kamera für die Fehlsichtigkeit nicht reicht.	S. 176
Gehäuseschutz	BF-1B und BF-1A	Hält Staub von Spiegel, Einstellscheibe und Tiefpassfilter fern, solange kein Objektiv sitzt.	S. 177
Speicherkarte	SD, SDHC, SDXC	Karten der Klasse sechs oder schneller werden für Filmaufnahmen empfohlen.	S. 177
