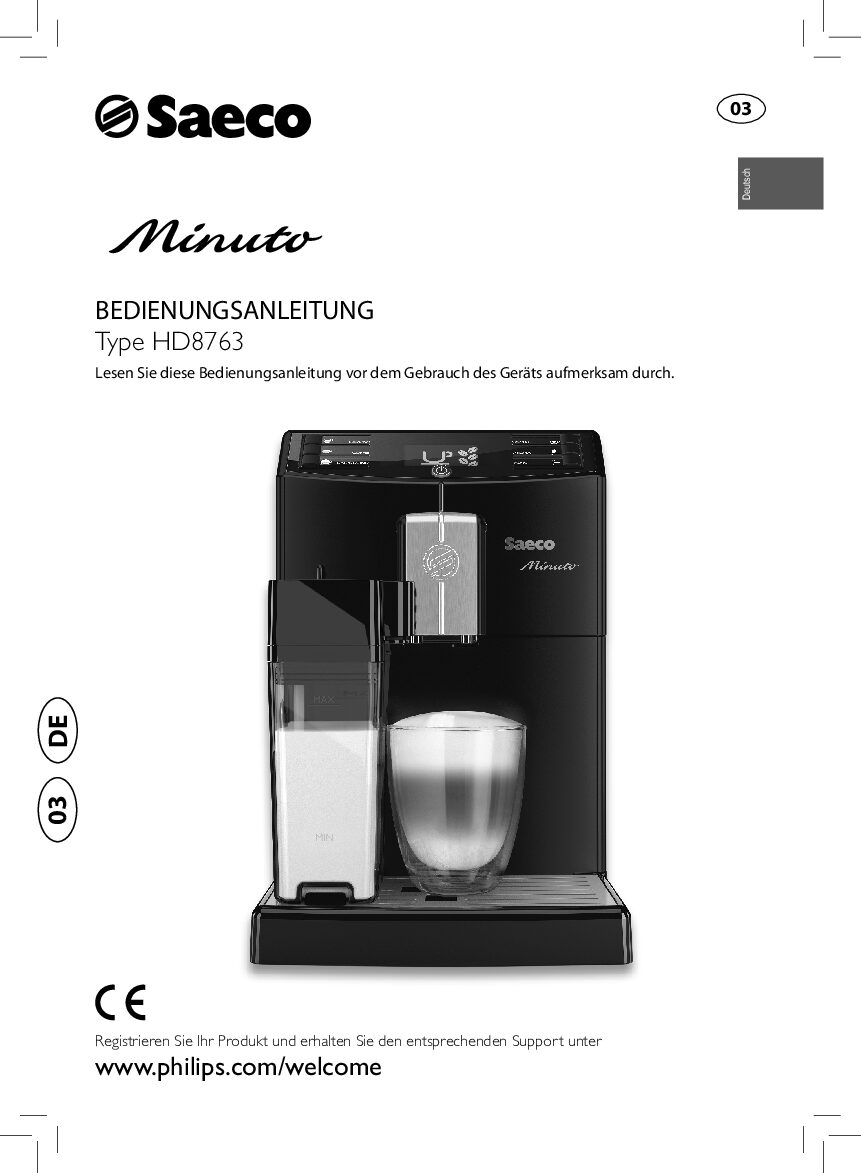

Philips-Saeco HD8763 Bedienungsanleitung

Dieses Dokument ist die einsprachig deutsch verfasste Bedienungsanleitung des Saeco Vollautomaten Minuto One Touch Cappuccino, Typ HD8763, und umfasst 76 PDF-Seiten, von denen die Seiten 1 bis 73 den deutschen Inhalt tragen (Seite 1). Das Gerät mahlt ganze Kaffeebohnen mit einem Keramikmahlwerk und nutzt eine herausnehmbare Milchkaraffe für die Cappuccino-Zubereitung (Seite 2). Die Anleitung behandelt Inbetriebnahme, erste Einschaltung, Einstellungen, Getränkeausgabe, Reinigung, Entkalken, Programmierung und Störungsbehebung (Inhalt, Seiten 2-3). Diese Seite ordnet jeder Aussage eine Seitenzahl der Anleitung zu, stellt das Störungskapitel als Symptomtabelle mit Diagnose-Codes auf und nennt die Pflege-Produkte mit ihren Bestellnummern. Ein Hinweis vorab: Die Anleitung ist ein reines Deutsch-Dokument ohne fremdsprachige Abschnitte, die gedruckte Zählung deckt sich seitenweise mit der PDF-Zählung.

Technische Daten

Alle Werte stammen aus dem Kapitel „Technische Eigenschaften“ (Seite 71). Der Hersteller behält sich technische Änderungen am Produkt vor (Seite 71); zur Nennspannung verweist die Anleitung ausdrücklich auf das Typenschild an der Servicetür, das Dokument selbst nennt keinen Volt- oder Wattwert.

Hinweis zur Seitenzählung: Die gedruckte Zählung und die PDF-Zählung decken sich hier seitenweise: Die Titelseite ist Seite 1, der deutsche Inhalt läuft von Seite 1 bis 73, die Seiten 74 und 75 sind leere Bildseiten ohne Text, Seite 76 ist die deutsche Rückseite (Rev.00 del 30-05-13). Alle Seitenangaben in diesem Artikel folgen der gedruckten Zählung der Anleitung, die zugleich der PDF-Position entspricht.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Für welches Gerät gilt diese Anleitung?

Die Titelseite nennt „Type HD8763″, und das Einleitungskapitel bestätigt: „Die vorliegende Bedienungsanleitung gilt für das Modell HD8763″. Das Gerät ist ein Espressovollautomat für ganze Kaffeebohnen mit Milchkaraffe, vermarktet als Saeco Minuto One Touch Cappuccino (Seiten 1-2).

Ist das Dokument einsprachig?

Ja. Die Titelseite trägt die Kennung „Deutsch“ (Seite 1), alle Inhaltsseiten von Seite 2 bis 73 sind deutsch, und auch die Rückseite (Seite 76) ist deutsch. Fremdsprachige Abschnitte enthält die Datei nicht; die Seiten 74-75 sind leere Bildseiten.

Welche Abmessungen und welches Gewicht hat das Gerät?

Laut technischen Eigenschaften misst das Gerät 215 × 330 × 429 mm (L × H × T) und wiegt 7,5 kg; der Wassertank fasst 1,8 Liter, der Bohnenbehälter 250 g, der Pumpendruck liegt bei 15 bar (Seite 71).

Wie messe ich die Wasserhärte?

Eintauchen des beiliegenden Teststreifens für 1 Sekunde, eine Minute warten und die rot gefärbten Quadrate ablesen: 1 = sehr weich, 2 = weich, 3 = hart, 4 = sehr hart. Der Streifen ist nur einmal verwendbar, und die Einstellung erfolgt im Programmmenü (Seite 17, Wasserhärte-Parameter auch Seite 61).

Wie wird der Wasserfilter INTENZA+ installiert und ausgetauscht?

Der Filter wird vertikal in kaltes Wasser getaucht, nach der gemessenen Härte auf A, B oder C eingestellt, in den leeren Tank gesetzt und durch Ablassen über die Heißwasserfunktion aktiviert (Seiten 18-19). Zeigt das Gerät das Wechselsymbol, wird der Filter erneuert und im Menü die Option „RESET“ bestätigt (Seite 20).

Woran erkenne ich, dass entkalkt werden muss?

Das Display zeigt das Symbol CALC CLEAN an; gedrückt wird dann die Menü-Taste, um den Zyklus zu starten, oder die zweite Taste, um ihn zu verschieben (Seite 66). Der gesamte Zyklus dauert rund 35 Minuten und ist im Kapitel „Entkalken“ Schritt für Schritt beschrieben (Seiten 56-60). Unterlassene Entkalkung führt laut Anleitung zu Störungen, die nicht abgedeckt sind (Seite 56).

Wie reinige ich die Brühgruppe?

Wöchentlich: Gerät ausschalten, Netzstecker ziehen, Servicetür öffnen, die Gruppe über die Taste „PUSH“ waagrecht herausnehmen, mit lauwarmem Wasser ohne Seife spülen und an der Luft trocknen; auf die Ruhestellung der Bezugspunkte achten (Seiten 45-47). Monatlich wird die Gruppe gefettet (nach 500 Tassen) und mit Kaffefettlöser-Tabletten gereinigt (Seiten 51-54).

Wie wird die Milchkaraffe gereinigt?

Täglich nach jeder Benutzung: oberen Teil abnehmen, mit lauwarmem Wasser spülen und einen Spülzyklus mit frischem Wasser fahren (Seiten 40-42). Wöchentlich wird die Düse in ihre fünf Teile (A-E) zerlegt, monatlich wird das Milchsystem mit dem Reiniger CA6705 durchgespült (Seiten 43-44 und 48-50).

Wie stelle ich den Mahlgrad ein?

Der Drehknopf im Bohnenbehälter darf nur während des laufenden Mahlwerks und nur um maximal einen Grad mit dem beiliegenden Schlüssel verdreht werden; es gibt fünf Stufen, der Geschmacksunterschied zeigt sich nach 2-3 Tassen (Seiten 21-22).

Wie programmiere ich die Kaffeemenge pro Tasse?

Die gewünschte Ausgabetaste gedrückt halten, bis das Symbol „MEMO“ erscheint, das Gerät startet die Ausgabe, und bei der gewünschten Menge wird die Stopp-Taste gedrückt; ab dann gibt jede Betätigung die programmierte Menge aus (Seite 24). Analog lassen sich Cappuccino- und Milchmenge programmieren (Seiten 32 und 35-36).

Was bedeutet der Farbcode des Displays?

Das Bedienfeld arbeitet nach dem Ampelprinzip: Grün zeigt Bereitschaft und laufende Ausgabe an, Gelb Hinweise wie Aufheizen, Spülphase oder fälligen Filterwechsel, Rot Alarmsignale, die eine Handlung verlangen (Seiten 64-67).

Was ist bei der Anzeige „Exx“ zu tun?

Das Gerät ausschalten, nach 30 Sekunden erneut einschalten und zwei bis drei Versuche unternehmen. Lässt sich das Gerät nicht starten, wird die Hotline von Philips Saeco kontaktiert und der angezeigte Fehlercode genannt; die Kontaktdaten nennt das separat beiliegende Serviceheft oder www.philips.com/support (Seite 67).

Welche Pflege-Produkte sind vorgesehen?

Für Reinigung und Entkalkung sind ausschließlich Saeco-Pflegeprodukte zugelassen; die Übersicht nennt Wasserfilter INTENZA+ CA6702, Fett HD5061, Kaffefettlöser-Tabletten CA6704, Entkalker CA6700, Wartungs-Kit CA6706 und Milchsystem-Reiniger CA6705 (Seiten 72-73).

Was ist bei längerer Nichtbenutzung zu beachten?

Nach mehr als zwei Wochen Pause führt das Gerät beim Einschalten automatisch einen Spülzyklus durch, daran schließt sich der manuelle Spülzyklus an (Seite 16). Der Tank sollte entleert werden, weil Wasser verunreinigen kann, und das Gerät darf keiner Temperatur unter 0 °C ausgesetzt sein (Seite 7).

Fehlercodetabelle

Das Bedienfeld dieses Geräts zeigt keine Klartext-Fehlerlisten mit fortlaufenden Nummern, sondern arbeitet mit einem Farbsystem (Seite 64): grüne Bereitschaftssignale, gelbe Hinweissignale und rote Alarmsignale mit fester Handlungsanweisung (Seiten 66-67). Zusätzlich kennt das Display den generischen Code „Exx“, für den die Anleitung nur das Abschalt-Wiederhol-Verfahren beschreibt, aber keine Aufzählung der konkreten Nummernwerte veröffentlicht (Seite 67). Die roten Anzeigetexte in der Spalte „Anzeige am Gerät“ sind wörtliche Herstellervorgaben aus dem Kapitel „Bedeutung der Displaysymbole“; die Nummern F01 bis F14 sind hingegen die Diagnose-Systematik dieser Seite und erscheinen nicht auf dem Gerät.

Grundlage sind das Kapitel „Bedeutung der Displaysymbole“ (Seiten 64-67) und das Kapitel „Problemlösung“ (Seiten 68-69). Die Codes F01 bis F14 sind keine Herstellernummern, sondern die Diagnose-Systematik dieser Seite; der Hersteller veröffentlicht in diesem Dokument keine numerische Code-Liste. Die in Anführungszeichen gesetzten roten Anzeigetexte sind dagegen wörtliche Vorgaben der Anleitung (Seite 67).

Fehlerbaum

Die Störungssuche verzweigt in vier Hauptpfade: kein Start ohne Displayreaktion, rote Alarmanzeige am Bedienfeld, Kaffee-Qualität und Milchsystem. Der folgende Baum führt vom beobachteten Symptom zur ersten Maßnahme; die zugehörigen Schritte stehen im Kapitel „Problemlösung“ (Seiten 68-69) und im Kapitel der Displaysymbole (Seiten 64-67).

Ablauf der Störungssuche

1. Umfang eingrenzen: Tritt die Störung bei allen Funktionen auf oder nur bei einer Ausgabeart? Das Kapitel „Problemlösung“ gruppiert die Symptome nach genau diesem Muster (Seite 68).
2. Anzeige lesen: Das Farbsystem ordnet jedes Symbol einer Farbe zu; grün bedeutet Bereitschaft, gelb Hinweis, rot Alarm (Seite 64).
3. Bei rotem Alarm das Symbol mit der Tabelle abgleichen: Satzbehälter, Wassertank, Bohnen, Brühgruppe oder Servicetür sind die fünf Auslöser (Seite 67).
4. Reinigung prüfen: Eine verschmutzte Brühgruppe oder Karaffe erklärt die meisten Ausgabestörungen; wöchentliche Reinigung laut Kapitel (Seiten 45-47 und 43-44).
5. Aufstellung und Wasser prüfen: Wassertank bis MAX mit kaltem Leitungswasser füllen, Teststreifen für die Härte nutzen (Seiten 11 und 17).
6. Mahlgrad und Adapting System: Qualitätsprobleme lösen sich oft erst nach einigen Tassen durch die Selbsteinstellung, nicht durch sofortiges Nachjustieren (Seiten 21 und 69).
7. Entkalken: Bei Symbol CALC CLEAN den 35-Minuten-Zyklus mit Saeco-Entkalker durchführen (Seiten 56-60 und 66).
8. Reset: Bei „Exx“ Gerät ausschalten, 30 Sekunden warten, 2-3 Versuche (Seite 67).
9. Grenze der Selbsthilfe: Bleibt das Problem bestehen, die FAQ-Seite www.philips.com/support nutzen oder die Hotline Philips Saeco kontaktieren; die Anleitung empfiehlt dies ausdrücklich (Seite 68).

Quellen: Kapitel „Problemlösung“ (Seiten 68-69) und „Bedeutung der Displaysymbole“ (Seiten 64-67). Sonderfall: Füllt sich die Abtropfschale ohne Nutzung, ist das laut Anleitung kein Fehler, sondern die normale automatische Systemspülung (Seite 68).

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte führen vom konkreten Symptom zur Maßnahme; jeder Zweig nennt die Seitenzahl der Anleitung, auf der das Verfahren beschrieben steht.

Schritt 1: Schaltet das Gerät sich nicht ein?

Keine Reaktion an der Steckdose: Gerät an das Stromnetz anschließen und den Hauptschalter auf der Rückseite auf „I“ stellen; danach die Ein-/Aus-Taste drücken (Seite 68, Einschalten auch Seite 12).

Taste blinkt gelb: Das Gerät hat Strom und beginnt mit der automatischen Entlüftung; abwarten, bis der Fortschrittsbalken abgelaufen ist (Seiten 12-13).

Schritt 2: Zeigt das Gerät ein rotes Alarmsymbol?

Satzbehälter, Tank, Bohnen oder Brühgruppe betroffen: Das Symbol benennt das fehlende Teil selbst; füllen, einsetzen oder leeren Sie es gemäß der Herstellervorgabe auf Seite 67.

Servicetür oder Abtropfschale betroffen: Beide Teile vollständig einsetzen und die Servicetür schließen; auch hier genügt die Maßnahme laut Seite 67.

Anzeige „Exx“: Ausschalten, 30 Sekunden warten, zwei bis drei Versuche; bleibt das Gerät aus, Hotline kontaktieren und den Code nennen (Seite 67).

Schritt 3: Läuft das Mahlwerk, aber es kommt kein Kaffee?

Wasser fehlt: Wassertank auffüllen und das System erneut entlüften, wie im Kapitel „Erste Einschaltung“ beschrieben (Seite 68, Entlüftung Seite 12).

Brühgruppe verschmutzt: Wöchentliche Reinigung mit lauwarmem Wasser ohne Seife durchführen (Seite 68, Verfahren Seiten 45-47).

Gerät stellt Portion automatisch ein: Einige Kaffees ausgeben, damit das Saeco Adapting System sich kalibriert (Seite 68, Kapitel Seite 21).

Schritt 4: Wird die Milch nicht aufgeschäumt oder ist sie zu kalt?

Karaffe verschmutzt oder falsch eingesetzt: Karaffe reinigen und korrekt in die Führungen einsetzen, bis sie in der Abtropfschale einrastet (Seite 69, Einsetzen Seite 28).

Düse nicht herausgezogen: Prüfen, ob der Milchauslauf bis zum Symbol gezogen ist; sonst tritt Dampf aus und die Milch bleibt ungeschäumt (Seiten 69 und 30).

Kaltes Ergebnis: Tassen vorwärmen und kalte Milch mit mindestens 3 % Proteingehalt verwenden (Seite 69, Milchempfehlung Seiten 27 und 30).

Schritt 5: Zeigt das Gerät das Entkalkungssymbol?

Symbol CALC CLEAN sichtbar: Menü-Taste drücken und den Zyklus laut Kapitel „Entkalken“ durchführen; das Verschieben per zweiter Taste ist möglich, aber nicht dauerhaft empfehlenswert (Seite 66, Zyklus Seiten 56-60).

Zyklus unterbrochen: Das Gerät darf während des Entkalkens nicht ausgeschaltet werden; nach Unterbrechung läuft der Zyklus von Beginn an neu bzw. setzt fort, wie auf Seite 56 beschrieben.

Wenn keine dieser Maßnahmen hilft: Die Anleitung verweist für verbleibende Fälle auf die FAQ-Seite www.philips.com/support und auf die Hotline von Philips Saeco im jeweiligen Land; die Kontaktdaten nennt das separat beiliegende Serviceheft bzw. die Support-Adresse (Seite 68, Verfahren bei Exx Seite 67).

Die vollständigen Kapitel zu Displaysymbolen und Problemlösung stehen in der Original-PDF-Datei; die Datei selbst rufen Sie über diesen Direktlink zur PDF-Datei auf.

Sicherheitshinweise

Die folgende Zusammenfassung stammt aus dem Kapitel „Wichtig“ mit Sicherheitshinweisen, Achtung- und Hinweis-Blöcken (Seiten 4-7), ergänzt um die Reinigungs- und Entsorgungsvorgaben (Seiten 38 und 70).

Notfall und Netzanschluss

• Nur an eine Wandsteckdose anschließen, deren Spannung den technischen Daten entspricht (Seite 4).
• Netzkabel nicht lose herabhängen lassen und nicht auf heiße Oberflächen legen; Stecker und Kabel nicht in Wasser tauchen, Stromschlaggefahr (Seite 4).
• Bei Störungen, vor der Reinigung und bei längerer Nichtbenutzung den Stecker ziehen; dabei am Stecker, nicht am Kabel ziehen, und den Stecker nicht mit nassen Händen berühren (Seite 5).
• Nicht verwenden, wenn Netzstecker, Netzkabel oder das Gerät defekt oder beschädigt sind (Seite 5).

Betrieb, Heißwasser und Verbrennungsgefahr

• Den Heißwasserstrahl nicht auf Körperteile richten, Verbrennungsgefahr; keine heißen Oberflächen berühren, Griffe und Drehknöpfe nutzen (Seite 5).
• Beim Cappuccino-Start können Milch- und Dampfspritzer austreten; das Zyklusende abwarten, bevor die Karaffe entfernt wird (Seiten 30 und 33).
• Kein heißes oder kochendes Wasser in den Tank füllen, ausschließlich kaltes, nicht kohlensäurehaltiges Trinkwasser (Seite 6).
• Das Gerät nie Temperaturen unter 0 °C aussetzen; Restwasser kann gefrieren und das Gerät beschädigen (Seite 7).
• Weder Finger noch Gegenstände in das Mahlwerk einführen; der Mahlgrad-Drehknopf darf nur im laufenden Betrieb und nur mit dem beiliegenden Schlüssel gedreht werden (Seiten 6 und 21).

Kinder, gefährdete Personen und Aufstellung

• Kinder unter 8 Jahren dürfen das Gerät nicht benutzen; ab 8 Jahren nur nach Einweisung und bei Bewusstsein der Gefahren oder unter Aufsicht (Seite 5).
• Reinigung und Wartung nicht durch Kinder unter 8 Jahren ohne Anwesenheit eines Erwachsenen; Gerät und Netzkabel außerhalb der Reichweite dieser Kinder aufstellen (Seite 5).
• Personen mit körperlichen, mentalen oder sensorischen Einschränkungen und fehlender Erfahrung dürfen das Gerät nur eingewiesen oder überwacht nutzen; Kinder nicht mit dem Gerät spielen lassen (Seite 6).
• Nur für den privaten Haushalt bestimmt; waagerechte, ebene, stabile Fläche wählen, nicht neben Öfen oder Heizgeräten (Seite 6).

Defekt, Reinigung und Entsorgung

• Gerät und Netzkabel dürfen nicht modifiziert werden; alle Reparaturen müssen durch ein von Philips autorisiertes Kundendienstzentrum erfolgen (Seite 5).
• Keine Scheuerpulver oder aggressiven Reinigungsmittel; ein weiches, leicht mit Wasser getränktes Tuch genügt; das Gerät nicht in Wasser tauchen (Seiten 6-7 und 38).
• Regelmäßig entkalken, sobald das Gerät es anzeigt; unterlassene Vorgänge führen zu Störungen, die laut Anleitung nicht abgedeckt sind (Seiten 7 und 56).
• Am Ende des Betriebslebens nicht als Hausmüll behandeln: Stecker ziehen, Netzkabel zerschneiden, Gerät bei einem Kundendienstzentrum oder einer offiziellen Sammelstelle für das Recycling abgeben (Seite 70).

Hinweis: Diese Aufstellung gibt die Sicherheitshinweise gekürzt wieder und ersetzt nicht den vollständigen Text der Anleitung (Seiten 4-7).

Passende Ersatzteile und Zubehör

Beim Vollautomaten lassen sich vor allem Verschleiß- und Kontaktparts real selbst tauschen: die herausnehmbare Brühgruppe hinter der Servicetür, die Milchkaraffe mit ihren fünf Düsen-Teilen (A-E), Wassertank, Abtropfschale und Kaffeesatzbehälter (Seiten 9 und 43-45). Verbrauchlich sind die Saeco-Pflegeprodukte mit fester Bestellnummer vorgesehen; die Anleitung schreibt deren ausschließliche Verwendung für Reinigung und Entkalkung vor (Seite 72).

Übersicht der Bauteile und Zubehörteile
