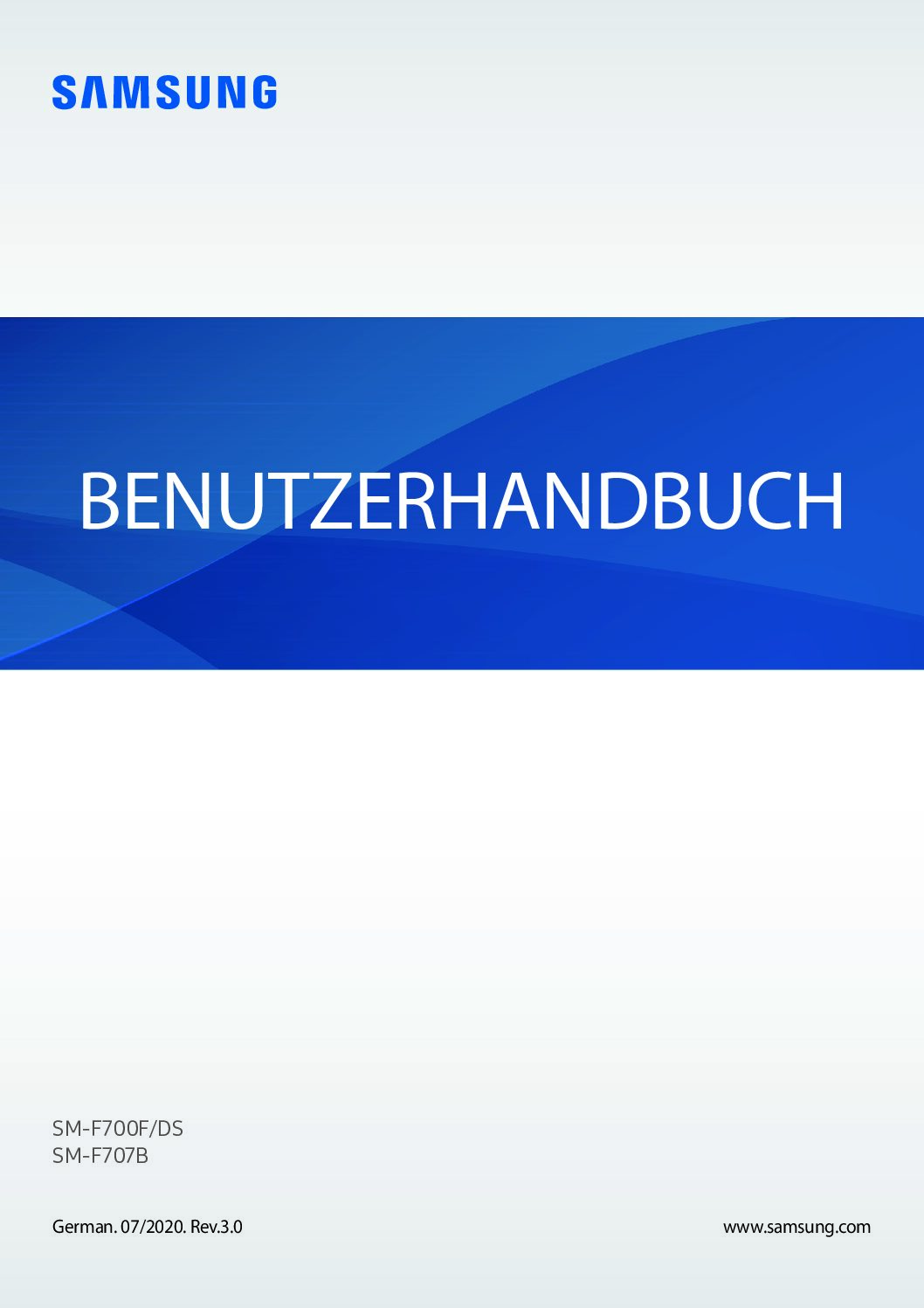

Samsung Galaxy Z Flip 5G SM-F707B Bedienungsanleitung

Das Samsung Galaxy Z Flip 5G (SM-F707B) ist ein faltbares Smartphone mit klappbarem Hauptdisplay und einem separaten Front-Display, das bei zusammengefaltetem Gerät Uhrzeit, Benachrichtigungen, Musiksteuerung und Selfie-Vorschau zeigt (Seite 32). Diese Seite bietet die deutschsprachige Bedienungsanleitung als PDF und fasst die für den Alltag wichtigsten Kapitel zusammen: Geräteaufbau und Klappmechanik, Akku und Laden, Front-Display, Kamera mit gefaltetem Gerät, Fehlersuche und Sicherheitshinweise. Jede Aussage auf dieser Seite trägt eine Seitenangabe, die sich auf die verifizierte PDF-Datei mit 237 Seiten stützt. Die Anleitung trägt den Titel BENUTZERHANDBUCH, German, 07/2020, Rev. 3.0 (Seite 1).

Technische Daten

Quelle: die vorstehenden Angaben stammen aus den Kapiteln Grundlegende Information (Seiten 4 bis 27) sowie den Einstellungs- und Anhangkapiteln. Das Dokument enthält kein eigenes Kapitel mit technischen Messwerten; Gewicht, Abmessungen und Akkukapazität werden in dieser Anleitung nicht beziffert.

Hinweis zur Seitenzählung: Die Seitenangaben in den Klammern folgen der gedruckten Zählung des Dokuments. Diese stimmt hier eins zu eins mit der PDF-Seitenzählung überein: gedruckte Seite n = PDF-Seite n; das Deckblatt bildet die unnummerierte Seite 1, die gedruckte Seite 2 (Inhaltsverzeichnis) liegt auf PDF-Seite 2, das Fehlersuchkapitel „Rat und Hilfe bei Problemen“ beginnt auf gedruckter Seite 231 (PDF-Seite 231).

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Welche Modelle deckt dieses Handbuch ab?

Das Deckblatt nennt SM-F700F/DS und SM-F707B, beide Varianten werden in einem Dokument behandelt (Seite 1). Der Geräteaufbau wird je Variante gezeigt, die Bedienungsschritte gelten für beide (Seiten 10 bis 13). Prüfen Sie vor der Nutzung die Bezeichnung Ihres Geräts unter Einstellungen → Telefoninfo (Seite 212).

Darf die werkseitig angebrachte Schutzfolie abgezogen werden?

Nein. Je nach Region wird bei der Herstellung eine Schutzfolie angebracht, und es wird ausdrücklich empfohlen, diese Folie zum Schutz des Bildschirms nicht abzuziehen (Seiten 5 und 14). Zusätzlich dürfen keine weiteren Folien, Aufkleber oder klebenden Materialien auf dem Bildschirm angebracht werden (Seite 14).

Ist das Galaxy Z Flip 5G wasserfest?

Nein. Die Anleitung stellt klar, dass dieses Gerät nicht wasser- oder staubfest ist und dass weder Flüssigkeiten wie Wasser oder Kaffee noch Sand in das Gerät gelangen dürfen (Seite 15). Auch beim Laden gilt: Ist die Multifunktionsbuchse feucht, kann das Gerät beschädigt werden; wischen Sie sie sorgfältig trocken, bevor Sie laden (Seite 19).

Was ist der Knick in der Mitte des Hauptdisplays?

Der Knick in der Mitte des Hauptdisplays ist ein normales Merkmal des Geräts und kein Mangel (Seite 15). Zum Schutz des Displays dürfen beim Zusammenfalten keine Karten, Münzen, Schlüssel oder anderen Gegenstände auf dem Hauptdisplay liegen (Seite 15).

Wie nutze ich das Front-Display bei zugefaltetem Gerät?

Auf dem Front-Display sehen Sie Uhrzeit und Datum ohne Aufklappen; bei ausgeschaltetem Front-Display drücken Sie die Seitentaste oder tippen zweimal auf den Bildschirm (Seite 33). Benachrichtigungen rufen Sie ab, indem Sie auf der Uhr nach rechts wischen; die Musikwiedergabe steuern Sie über den Controller, den Sie durch Wischen nach links erreichen (Seiten 33 und 34). Anrufe können Sie über das Front-Display annehmen oder abweisen; beim Annehmen über das Front-Display wird der Lautsprecher automatisch aktiviert (Seite 34).

Wie nehme ich Selfies mit der hinteren Kamera auf?

Selbst bei zusammengefaltetem Gerät können Sie Selfies mit der hinteren Kamera aufnehmen: Drücken Sie die Funktionstaste zweimal schnell, schauen Sie in die hintere Kamera und halten Sie Ihre Handfläche in die Kamera oder drücken Sie die Lautstärketaste (Seite 34). Der Sucher lässt sich über die Vorschau auf dem Front-Display aufrufen (Seite 85).

Wie richte ich die eSIM ein?

Starten Sie Einstellungen, tippen Sie Verbindungen → SIM-Kartenverwaltung → Mobiltarif hinzufügen und folgen Sie den Anweisungen auf dem Bildschirm; mit einem QR-Code des Anbieters wählen Sie den Weg Über QR-Code hinzufügen (Seite 25). Die Funktion ist je nach Region oder Dienstanbieter unter Umständen nicht verfügbar (Seite 23).

Wie übertrage ich Daten vom vorherigen Gerät?

Mit Smart Switch: über den USB-Adapter (USB Typ-C) mit Kabelverbindung (Seiten 29 und 30) oder kabellos über Wi-Fi Direct (Seite 31). Alternativ sichern Sie Daten mit der Computerversion von Smart Switch und importieren sie anschließend (Seiten 31 und 32). Trennen Sie Kabel oder Adapter nicht während der Übertragung, sonst drohen Datenverlust oder Gerätbeschädigung (Seite 30).

Wie lädt das Gerät kabellos?

Das Gerät hat eine integrierte Spule zum kabellosen Laden; legen Sie es gefaltet mittig auf eine induktive Ladestation (Seite 21). Verwenden Sie von Samsung zugelassene Ladestationen und legen Sie keine Karten oder metallischen Gegenstände zwischen Gerät und Ladestation, sonst lädt das Gerät nicht ordnungsgemäß, überhitzt oder Karten werden beschädigt (Seiten 21 und 22).

Was macht Wireless PowerShare?

Mit Wireless PowerShare laden Sie ein anderes Gerät mit dem Akku Ihres Geräts: Falten Sie das Gerät zusammen und legen Sie das andere Gerät Rückseite an Rückseite mittig auf (Seite 22). Während des Ladens eines anderen Geräts dürfen keine Kopfhörer verwendet werden (Seite 22). Über Einstellungen → Gerätewartung → Akku → Wireless PowerShare → Akkubegrenzung legen Sie fest, ab welchem Restladestand die Energieübertragung endet (Seite 23).

Warum erkennt der Fingerabdrucksensor meinen Finger nicht?

Der Sensor ist in der Funktionstaste integriert. Ist er durch Schutzfolien, Aufkleber oder Zubehör abgedeckt, verschlechtert sich die Erkennungsrate; die Folie muss dann entfernt werden (Seite 187). Sensor und Finger müssen sauber und trocken sein, und der Finger muss den Sensor vollständig bedecken (Seite 187).

Was tun, wenn das Gerät überhitzt?

Trennen Sie das Ladegerät, schließen Sie alle aktiven Apps und warten Sie, bis das Gerät abkühlt (Seite 6). Bei starker Erwärmung drosselt das Gerät Helligkeit und Leistung, stoppt das Laden und schaltet bei einer zweiten Warnmeldung ab (Seite 8). Erhitzt sich das Gerät weiterhin stark, verweist die Anleitung auf ein Servicezentrum von Samsung (Seite 7).

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Tippen Sie in Einstellungen auf Allgemeine Verwaltung → Zurücksetzen → Auf Werkseinstellungen zurücksetzen → Zurücksetzen → Alles löschen (Seite 232). Erstellen Sie vor dem Zurücksetzen unbedingt eine Sicherungskopie aller wichtigen Daten (Seite 232).

Wie lässt sich der Akku entfernen?

Wenden Sie sich dafür an ein autorisiertes Servicecenter; eine Anleitung zum Entfernen des Akkus verweist die Anleitung unter www.samsung.com/global/ecodesign_energy (Seite 236). Aus Sicherheitsgründen dürfen Sie den Akku nicht selbst entnehmen (Seite 236).

Fehlercodetabelle

Das Kapitel „Rat und Hilfe bei Problemen“ (Seiten 231 bis 236) listet die Störungen als Symptomtabelle mit Klartext und Aufforderungen wie PIN, PUK oder PIN2; Samsung veröffentlicht in diesem Handbuch keine numerische Fehlercodeliste. Die Codes F01 bis F14 sind daher die Diagnose-Systematik dieser Seite und stehen nicht auf dem Gerät. Die Spalte „Anzeige am Gerät“ gibt die im Dokument beschriebenen Symptome wieder, teils wörtlich zitiert.

Hinweis: Die Codes F01 bis F14 sind die Diagnose-Systematik dieser Seite und keine Herstellernummern; Samsung veröffentlicht im Handbuch keine Fehlercodeliste. Grundlage ist das Kapitel „Rat und Hilfe bei Problemen“ auf den Seiten 231 bis 236. Weitere dort beschriebene, hier nicht nummerierte Fälle: keine Verbindung zum Computer (Seite 235), Standort nicht ermittelbar (Seite 235), gelöschte Daten (Seite 235), Spalt zwischen Gehäuseteilen (Seite 236), zu wenig Speicherplatz (Seite 236), fehlende Home-Taste (Seite 236) und fehlender Helligkeitsregler im Benachrichtigungsbedienfeld (Seite 236).

Fehlerbaum

Führen Sie die Störungssuche zuerst in dem Bereich durch, der dem Symptom am nächsten liegt: Strom und Akku, Display und Touch, Netz und Anrufe oder Kamera und Speicher. Der Baum zeigt die vier Hauptpfade mit ihren ersten Prüfungen.

Ablauf der Störungssuche

1. Symptom eingrenzen: Lässt sich die Störung einem Bereich zuordnen (Strom, Display, Netz, Kamera)? Die Anleitung weist darauf hin, dass einige Situationen möglicherweise nicht auf Ihr Gerät zutreffen (Seite 231).
2. Anzeige lesen: Codeabfragen wie PIN, PUK oder PIN2 gehören zur SIM-Karte oder Gerätesperre (Seite 231).
3. Ladepfad prüfen: Ladegerät richtig anschließen, nur zugelassene Ladegeräte und Kabel verwenden (Seiten 18 und 233).
4. Gerät neu starten: Bei Nichtreagieren Funktionstaste und Lautstärketaste nach unten länger als 7 Sekunden drücken (Seiten 27 und 232).
5. Software aktualisieren: Über Einstellungen → Software-Update die neueste Version installieren; das hilft nachweislich bei Touchscreenstörungen (Seiten 232 und 211).
6. Speicher und Akku prüfen: Mit der Gerätewartung Speicherplatz freigeben und den Akkuzustand einsehen (Seite 207).
7. Netzwerk prüfen: Standort wechseln, Antennenbereich freihalten, bei Bedarf die Netzwerkeinstellungen zurücksetzen (Seiten 233 und 235).
8. Zurücksetzen als letzte Selbsthilfe: Werkseinstellungen erst nach einer Datensicherung (Seite 232).
9. Grenze der Selbsthilfe: Bleibt das Problem bestehen, nennt die Anleitung ein Servicezentrum von Samsung als Anlaufstelle (Seiten 232, 231).

Quelle: Kapitel „Rat und Hilfe bei Problemen“ (Seiten 231 bis 236) sowie Neustart- und Akkuhinweise aus dem Grundlagenkapitel (Seiten 18, 19, 27). Sonderfall Spalt zwischen Gehäuseteilen: Die Anleitung beschreibt diese Lücke als wichtiges Herstellungsmerkmal; sie kann sich im Betrieb leicht vergrößern (Seite 236).

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte mit je einer Frage und zwei Zweigen; jede Maßnahme verweist auf die Handbuchseite, von der sie stammt.

Schritt 1: Lässt sich das Gerät nicht einschalten oder fragt nach einem Code?

Kein Einschalten möglich: Der Akku ist vollständig entladen. Laden Sie den Akku; bei vollständig entladenem Akku kann das Gerät nicht unmittelbar nach dem Anschluss eingeschaltet werden, laden Sie ihn ein paar Minuten (Seiten 231 und 19).

Code wird abgefragt: Passwort (Gerätesperre), PIN (SIM-Karte), PUK (nach mehrfacher PIN-Fehleingabe, vom Anbieter mitgeliefert) oder PIN2 (für geschützte Menüs, beim Netzbetreiber erfragen) unterscheiden (Seite 231).

Schritt 2: Reagiert der Touchscreen langsam oder fehlerhaft?

Zubehör als Ursache: Bildschirmschutz oder optionales Zubehör vom Display nehmen, keine Bedienung mit Handschuhen oder spitzen Gegenständen; Feuchtigkeit und Wasserkontakt vermeiden (Seite 232).

Software als Ursache: Gerät neu starten, um vorübergehende Softwarefehler zu beheben, und sicherstellen, dass die Software aktuell ist; bei Kratzern oder Beschädigungen ein Samsung-Servicezentrum aufsuchen (Seite 232).

Schritt 3: Werden Anrufe nicht verbunden oder bricht die Verbindung ab?

Anruf stellt nicht her: Verbindung zum richtigen Mobilfunknetz prüfen und Anrufsperren für abgehende und eingehende Nummern kontrollieren (Seite 232).

Verbindung bricht ab oder Ton ist schlecht: Interne Antenne nicht abdecken, bei schwachem Signal den Standort wechseln; Störungen können auch an der Basisstation des Anbieters liegen (Seite 233). Bedenken Sie, dass das Zusammenfalten mit abgedeckten Händen Funkwellen stören kann (Seite 15).

Schritt 4: Lädt der Akku nicht oder entlädt er sich schnell?

Lädt nicht: Ladegerät richtig anschließen; hält die Störung an, verweist die Anleitung für den Akkutausch auf ein Samsung-Servicezentrum (Seite 233). Bei Überhitzung des Geräts beim Laden ein neues, von Samsung zugelassenes USB-Kabel verwenden, wenn das bisherige beschädigt ist (Seite 6).

Entlädt schnell: Sehr niedrige oder hohe Temperaturen vermeiden, GPS-, Spiel- und Internetnutzung bedenken; der Akku ist ein Verbrauchsgegenstand, dessen Kapazität im Lauf der Zeit sinkt (Seite 233). Energiesparfunktionen und die Gerätewartung unterstützen beim Sparen (Seiten 207 und 208).

Schritt 5: Meldet die Kamera oder die Multimedia-Wiedergabe Fehler?

Kamera: Akku laden, Speicherplatz durch Übertragen oder Löschen von Dateien freigeben, Gerät neu starten; funktioniert die Kamera danach nicht, wendet sich die Anleitung an ein Samsung-Servicezentrum (Seite 234).

Multimedia und Bluetooth: Speicher freigeben, DRM-Schutz und Dateiformate prüfen (Seite 234); bei Bluetooth die Gegenstelle verbindungsbereit machen, den 10-m-Radius einhalten und bei Bedarf die Netzwerkeinstellungen zurücksetzen (Seite 235).

Wenn keine dieser Maßnahmen hilft: Die Anleitung empfiehlt, vor jeder Kontaktaufnahme die genannten Lösungsvorschläge zu prüfen und sich anschließend an ein Servicezentrum von Samsung zu wenden (Seite 231). Modellname, Seriennummer und SIM-Kartenstatus finden Sie für die Meldung unter Einstellungen → Telefoninfo → Status (Seite 212).

Die vollständigen Lösungstexte stehen im Kapitel „Rat und Hilfe bei Problemen“ ab Seite 231 der Anleitung. Die Datei selbst rufen Sie über diesen Direktlink zur PDF-Datei auf.

Sicherheitshinweise

Die folgenden Gruppen fassen die Sicherheitshinweise aus dem Grundlagenkapitel (Seiten 4 bis 27) und dem Anhang zusammen, ergänzt um die faltungsspezifischen Hinweise für Scharnier und Bildschirm.

Notfall, Überhitzung und Umgebung

• Befolgen Sie alle Warnungen und Anweisungen autorisierter Personen in Bereichen, in denen drahtlose Geräte verboten sind, zum Beispiel in Flugzeugen und Krankenhäusern (Seite 26).
• Im Notfallmodus können Sie einen Notruf tätigen, Standortinformationen versenden und einen Notfallalarm ertönen lassen; aktivieren über Funktionstaste plus Lautstärketaste nach unten oder über das Benachrichtigungsbedienfeld (Seite 27).
• Erreicht das überhitzte Gerät eine bestimmte Temperatur, erscheint eine Warnmeldung gegen Geräteversagen, Hautirritationen, Schäden und Auslaufen des Akkus; Helligkeit, Leistung und Laden werden eingeschränkt, Anrufe außer Notrufen beschränkt (Seite 8). Bei einer zweiten Meldung schaltet sich das Gerät ab (Seite 8).
• Lagern Sie das Gerät nicht bei sehr niedrigen oder hohen Temperaturen, nicht in der prallen Sonne, nicht im heißen Autoinnenraum und nicht in der Nähe von Heizungen oder Mikrowellengeräten (Seite 8).
• Verwenden Sie den Blitz nicht, wenn sich das Gerät nahe an Ihren Augen befindet; das kann zu vorübergehendem Sichtverlust oder Augenschäden führen (Seiten 34 und 86).

Falten, Scharnier und Bildschirm

• Falten Sie das Gerät vor dem Verstauen in einer Tasche zusammen; bewahren Sie es niemals auseinandergefaltet auf, sonst drohen Kratzer oder Einstiche im Bildschirm (Seite 14).
• Drücken Sie nicht mit Stiften, Fingernägeln oder harten Gegenständen auf den Bildschirm oder das vordere Kameraobjektiv (Seite 14).
• Schließen Sie das Gerät nicht entgegen der vorgesehenen Scharnierrichtung, sonst wird es beschädigt; falten Sie es nicht mit dem Finger auseinander (Seite 14).
• Beim Zusammenfalten dürfen keine Karten, Münzen oder Schlüssel auf dem Hauptdisplay liegen (Seite 15).
• Lassen Sie die werkseitige Schutzfolie am Bildschirm angebracht und bringen Sie keine zusätzlichen Folien oder Aufkleber an (Seite 14); verwenden Sie nach Empfehlung der Anleitung nur einen von Samsung zugelassenen Bildschirmschutz (Seite 15).
• Der Knick in der Mitte des Hauptdisplays ist ein normales Merkmal des Geräts (Seite 15).
• Vermeiden Sie Wasserkontakt mit dem Touchscreen; Feuchtigkeit verursacht Fehlfunktionen (Seite 15).
• Lange statische Grafiken können Nach- oder Geisterbilder verursachen; nutzen Sie den Bildschirm-Timeout und die adaptive Helligkeit (Seiten 5 und 35).

Akku, Laden und medizinische Geräte

• Verwenden Sie nur von Samsung zugelassene Akkus, Ladegeräte und Kabel, die speziell für dieses Gerät entwickelt wurden; inkompatible Teile können schwere Verletzungen oder Beschädigungen verursachen (Seite 18).
• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel vom Typ C; Micro-USB-Kabel können das Gerät beschädigen (Seite 18).
• Laden Sie das Gerät nicht länger als eine Woche; Überladung beeinträchtigt die Akkulebensdauer (Seite 18). Wischen Sie eine feuchte Multifunktionsbuchse vor dem Laden sorgfältig trocken (Seite 19).
• Legen Sie beim induktiven Laden keine Kreditkarten, RFID-Karten, Metalle oder Magneten zwischen Gerät und Ladestation; das Gerät kann sonst nicht ordnungsgemäß laden, überhitzen oder Karten beschädigen (Seite 21).
• Falten Sie das Gerät vor dem Laden auf einer induktiven Ladestation zusammen (Seite 21).
• Das Gerät enthält Magnete, die Herzschrittmacher oder implantierbare Kardioverter-Defibrillatoren beeinträchtigen können; halten Sie einen sicheren Abstand und verwenden Sie das Gerät nur nach Rücksprache mit Ihrem Arzt (Seite 14). Auch Karten wie Kredit- oder Zugangskarten können durch die Magnete unbrauchbar werden (Seite 14).
• Halten Sie das Gerät bei Lautsprecherwiedergabe oder Freisprechen nicht nahe an Ihr Ohr (Seite 15).

Defekt, Wartung und Entsorgung

• Verwenden Sie das Gerät nicht, wenn Glas oder Acrylkörper beschädigt sind; es besteht Verletzungsgefahr. Lassen Sie es erst in einem Servicecenter von Samsung prüfen und reparieren (Seite 15).
• Versuchen Sie nicht, Staub oder Fremdmaterialien aus Mikrofon, Lautsprecher oder Empfänger mit spitzen Gegenständen zu entfernen; das beschädigt das Gerät (Seite 15).
• Entnehmen Sie den Akku niemals selbst; wenden Sie sich an ein autorisiertes Servicecenter, sonst drohen Schäden, Verletzungen oder eine Beeinträchtigung der Gerätesicherheit (Seite 236).
• Setzen Sie das Gerät auf Werkseinstellungen zurück, nur nachdem Sie wichtige Daten gesichert haben; vorher einmal mehr falsch eingegebene Entsperrcodes können mit aktivierter Automatik einen Reset auslösen (Seiten 46 und 232).
• Halten Sie die Software aktuell; Notfallsoftwareupdates zur Sicherheit des Geräts werden automatisch installiert (Seite 211). Setzen Sie das Betriebssystem nicht verändert ein: inoffizielle Anpassungen können Fehlfunktionen und Datenverlust verursachen (Seite 4).
• Erstellen Sie stets Sicherungskopien wichtiger Daten; Samsung ist nicht für den Verlust auf dem Gerät gespeicherter Daten verantwortlich (Seite 235).

Hinweis: Diese Zusammenstellung gibt die Hinweise gekürzt wieder und ersetzt nicht den vollständigen Text der Anleitung auf den Seiten 4 bis 27 sowie 230 bis 236.

Passende Ersatzteile und Zubehör

Dieses Handbuch enthält kein eigenes Ersatzteilkapitel mit Bestellnummern. Die folgende Übersicht ordnet daher die im Dokument namentlich genannten Bauteile und Zubehörteile zu: Display- und Bedienelemente, Anschlüsse sowie das Zubehör, das die Anleitung für Laden, Smart Switch und SIM-Wartung beschreibt. Für den Akkutausch nennt die Anleitung ausdrücklich ein autorisiertes Servicecenter (Seite 236).

Übersicht der Bauteile und Zubehörteile
