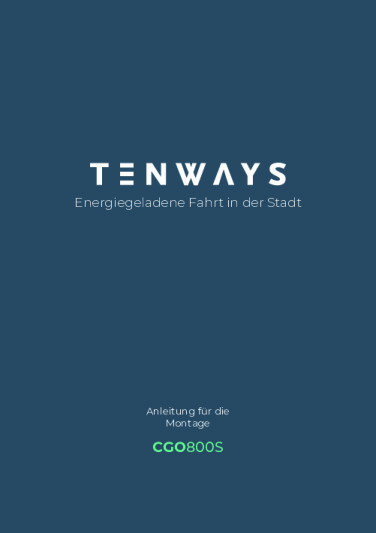

Tenways CGO800S Bedienungsanleitung

Diese Seite begleitet die Tenways CGO800S Bedienungsanleitung für das elektrisch unterstützte Stadt-Pendler-E-Bike (Pedelec/EPAC nach EN15194). Sie behandelt die Montage, die Bedienung des Anzeigefelds, die Wartung von Akku und Bremsen, die Hersteller-Fehlercodes sowie die Sicherheitshinweise. Jede Aussage trägt eine Seitenangabe aus der originalen Anleitung, damit Sie jede Stelle im verlinkten PDF selbst nachprüfen können.

Technische Daten

Die Werte stammen aus den Kapiteln „Vor Ihrer ersten Fahrt”, „Routinemäßige Wartung” und „Häufig gestellte Fragen” der Anleitung (Seite 14 bis 17). Reichweite und Ladedauer hängen von Fahrstil, Streckenprofil, Temperatur und Akkuzustand ab; die genannten Zahlen sind Richtwerte des Herstellers.

Hinweis zur Seitenzählung: Alle Seitenangaben auf dieser Seite folgen der im PDF-Viewer angezeigten Zählung. Die verlinkte Datei umfasst 19 PDF-Seiten und ist eine verkleinerte Zusammenstellung der Montage- und Bedienanleitung, bei der auf einzelnen PDF-Seiten mehrere gedruckte Seiten nebeneinander stehen. Zur schnellen Orientierung dient die Textsuche im PDF-Viewer.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Welches Modell ist das CGO800S und wofür eignet es sich?

Es ist ein städtisches Pendler-E-Bike für Bürgersteige und leicht unebene Stadtstraßen. Die Anleitung rät ausdrücklich vom Einsatz auf Gebirgsstraßen ab (Seite 17).

Wie schwer ist das E-Bike inklusive Akku?

Das gesamte E-Bike inklusive Akku wiegt etwa 23 kg (Seite 17).

Wie weit kommt man mit einer Akkuladung?

Die Reichweite je Ladung liegt laut Hersteller zwischen 70 und 100 km; der Wert schwankt mit Fahrstil und Temperatur (Seite 17).

Wie lange dauert das Aufladen des Akkus?

Eine vollständige Ladung dauert etwa 4,5 Stunden (Seite 17).

Welcher Reifendruck ist richtig?

Der Luftdruck der Reifen soll im Bereich von 50-75 PSI beziehungsweise 3,4-5,1 BAR liegen; prüfen Sie ihn vor jeder Fahrt (Seite 14, 17).

Wie stelle ich die richtige Riemenspannung ein?

Der mittlere Teil des Antriebsriemens soll sich beim Drücken mit der Hand 10-15 mm nach unten durchdrücken lassen; der Hersteller nennt 45-60 Hz (35-45 lbs) (Seite 14, 17).

Wie schalte ich das Anzeigefeld ein und was zeigt es an?

Sie halten die Ein/Aus-Taste gedrückt; das Feld zeigt Geschwindigkeit, PAS-Stufe, TRIP, ODO und den Akkustand in Prozent. Die Werkseinstellung des Passworts ist 0000 (Seite 8).

Wie wechsle ich die Unterstützungsstufe (PAS)?

Mit den Auf- und Ab-Tasten wählen Sie zwischen 5 Unterstützungsmodi; PAS 0 ist die Standardeinstellung beim Einschalten (Seite 9).

Was bedeuten die ERROR-Meldungen und Fehlercodes?

Erscheint eine „ERROR”-Meldung, ist die weitere Benutzung zu unterlassen und der TENWAYS Kundendienst mit dem Fehlercode zu kontaktieren. Die Codes 21 bis 30 sind im Kapitel „Fehlercodes” aufgeführt (Seite 12).

Wie verbinde ich das E-Bike mit der TENWAYS App?

Sie aktivieren Bluetooth am Telefon, öffnen die App, registrieren sich und scannen den QR-Code am Rahmen; nach dem Einschalten des Anzeigefelds und der Passworteingabe verbindet das E-Bike sich nach etwa 10 Sekunden automatisch (Seite 13).

Wie pflege und lade ich den Akku richtig?

Laden Sie nur mit Originalzubehör bei 10-26 °C, am besten bei 20-25 °C; entfernen Sie das Ladegerät nach voller Ladung. Lagern Sie den Akku bei 0-25 °C und halten Sie ihn bei längerer Pause alle 3 Monate geladen/entladen (Seite 14, 15, 18).

Wie oft sollte das E-Bike gewartet werden?

Die Anleitung empfiehlt 2-3 Werkstattbesuche pro Quartal oder alle 1.000 km sowie tägliche Schraubenkontrollen; nach 200 km und danach alle 1.000 km sind die Befestigungsmomente zu prüfen (Seite 14, 15).

Was ist die höchste zulässige Zuladung?

Das E-Bike ist für ein maximales Gesamtgewicht von 120 kg ausgelegt; der Gepäckträger darf höchstens 5 kg tragen (Seite 18).

Was ist beim Anbringen von Zubehör zu beachten?

Bei Drittzubehör wie Kindersitzen oder Gepäck ist die Kompatibilität zu prüfen, da sich der Schwerpunkt und die Kontrolle verändern können; Änderungen an Rahmen oder Originalteilen sind nicht vorgesehen (Seite 17, 18).

Fehlercodetabelle

Die Anleitung veröffentlicht im Kapitel „Fehlercodes” (Seite 12) eine eigene, nummerierte Liste. Diese Hersteller-Codes erscheinen im Anzeigefeld als „ERROR”-Meldung mit der jeweiligen Zahl und sind keine F01-F14-Systematik dieser Seite. Bei jeder Meldung ist die weitere Benutzung zu unterlassen und der Kundendienst mit dem angezeigten Code zu kontaktieren (Seite 12).

Die Codes 21 bis 30 sind die Herstellerangaben aus dem Kapitel „Fehlercodes” (Seite 12) und stehen nicht für die F01-F14-Diagnose dieser Seite. Die Anleitung nennt zu jedem Code nur die Kurzdefinition; eine detaillierte Fehlerbehebung erfolgt über den TENWAYS Kundendienst mit Nennung des angezeigten Codes.

Fehlerbaum

Die Störungssuche am CGO800S lässt sich in vier Pfade gliedern: Antrieb und Fehlercodes, Akku und Laden, Bremsen sowie Anzeigefeld und App. Der folgende Baum ordnet die typischen Symptome den zuständigen Prüfschritten zu.

Ablauf der Störungssuche

1. Fehlermeldung eingrenzen: Erscheint „ERROR” mit Code, ist die Fahrt sofort zu beenden (Seite 12).
2. Anzeige lesen: Akkustand, PAS-Stufe und Geschwindigkeit im Display prüfen (Seite 8).
3. Akku prüfen: Akku im Rahmen eingerastet, Original-Ladegerät, Temperatur beim Laden 10-26 °C (Seite 6, 14, 18).
4. Bremsen kontrollieren: Bremsklötze auf Verschleiß, Schrauben festgezogen, keine Ölrückstände an den Scheiben (Seite 14, 15).
5. Reifen und Riemen: Luftdruck 50-75 PSI, Riemendurchhang 10-15 mm (Seite 14, 17).
6. Befestigung: Lenker, Pedale, Schnellspanner und Bremshebel vor der Fahrt abklopfen (Seite 14).
7. Display und App: Einschalten, Passwort 0000, Bluetooth-Verbindung zur TENWAYS App (Seite 8, 13).
8. Grenze der Selbsthilfe: Bei anhaltenden Störungen oder ERROR-Codes den TENWAYS Kundendienst mit dem Code kontaktieren (Seite 12).

Quelle: Kapitel „Fehlercodes”, „Vor Ihrer ersten Fahrt” und „Routinemäßige Wartung” (Seite 12, 14, 15). Eingriffe an Motor, Akku oder Display sind nicht vorgesehen und beenden die Herstellergarantie (Seite 18).

Symptom-Assistent: Schritt für Schritt zur Lösung

Beantworten Sie die folgenden fünf Schritte, um die Ursache einer Störung am CGO800S einzugrenzen. Jeder Zweig nennt die zuständige Stelle in der Anleitung.

Schritt 1: Erscheint eine ERROR-Meldung?

Ja: Benutzung sofort einstellen und den TENWAYS Kundendienst mit dem angezeigten Code (21-30) kontaktieren (Seite 12).

Nein: Weiter mit Schritt 2.

Schritt 2: Fährt das E-Bike nicht an?

Akku nicht eingerastet: Akku im Rahmen ein_setzen, bis ein Klicken hörbar ist (Seite 6).

Akku leer: Mit Original-Ladegerät bei 10-26 °C voll laden, Dauer ca. 4,5 Stunden (Seite 14, 17).

Schritt 3: Bremsen nicht wirksam?

Bremsklötze verschlissen: Nach 1.000 km (Straße) bzw. 600 km (schwierige Verhältnisse) prüfen und bei zwei Drittel Abnutzung tauschen (Seite 15).

Schrauben locker: Befestigung von Bremshebel und Bremsschellen nachziehen (Seite 14, 15).

Schritt 4: Display dunkel oder App trennt?

Display aus: Ein/Aus-Taste gedrückt halten; nach 10 Minuten ohne Nutzung schaltet es automatisch ab (Seite 8).

Verbindung fehlt: Bluetooth am Telefon aktiv, QR-Code am Rahmen scannen, Passwort 0000 eingeben (Seite 13).

Schritt 5: Reifen oder Riemen auffällig?

Reifendruck: Auf 50-75 PSI / 3,4-5,1 BAR bringen (Seite 14, 17).

Riemen: Durchhang 10-15 mm einstellen, Spannung 45-60 Hz (Seite 14, 17).

Wenn keine dieser Maßnahmen hilft: Programmwähler ist bei diesem Modell nicht vorhanden; Sie ziehen den Akku nicht im Betrieb, sondern kontaktieren den TENWAYS Kundendienst und nennen den Rahmencode (15-stellig, QR-Code am Tretlager) sowie den gegebenenfalls angezeigten Fehlercode (Seite 12, 16).

Die Datei selbst rufen Sie über Tenways CGO800S Bedienungsanleitung (PDF, 19 Seiten, 2,4 MB) auf. Das Kapitel „Fehlercodes” finden Sie auf Seite 12, die Sicherheitshinweise ab Seite 17.

Sicherheitshinweise

Die folgenden Hinweise fassen das Kapitel „Warnungen” und die Sicherheitspassagen der Anleitung zusammen (Seite 17, 18). Sie ersetzen nicht den vollständigen Wortlaut im Dokument.

Akku, Laden und Netzanschluss

• Der Akkusatz muss vor der Verwendung im Rahmen eingerastet sein; Plus- und Minuspol dürfen nicht verbunden werden (Seite 18).
• Laden Sie nur mit Originalzubehör und bei Temperaturen zwischen 10 und 26 °C; entfernen Sie das Ladegerät nach voller Ladung (Seite 14, 18).
• Setzen Sie den Akku keinen hohen Temperaturen, Salzwasser oder längerem Regen aus; lagern Sie ihn bei 0-25 °C (Seite 15, 18).

Betrieb, Akku und Umgebung

• Das CGO800S ist nicht für Anhänger geeignet; fahren Sie nicht auf Gebirgsstraßen oder bei nicht vorhandener Kontrolle (Seite 18).
• Lassen Sie den Motor nicht dauerhaft unter hoher Last laufen; stellen Sie das E-Bike nicht in ein starkes Magnetfeld (Seite 18).
• Verändern Sie Motor, eingebautes Computersystem oder Originalteile nicht; solche Eingriffe beenden die Herstellergarantie (Seite 18).

Kinder, Helm und Verkehr

• Tragen Sie einen Helm; Fahren ohne Helm kann schwere Verletzungen verursachen (Seite 17).
• Benutzen Sie kein Headset und telefonieren Sie nicht während der Fahrt; halten Sie die örtlichen Verkehrsvorschriften ein (Seite 18).
• Bei Drittzubehör wie Kindersitzen ist die Kompatibilität zu prüfen, da sich Schwerpunkt und Kontrolle verändern (Seite 17, 18).

Defekt, Ersatzteile und Entsorgung

• Versuchen Sie nicht, interne Komponenten zu öffnen; brechen Sie den Motor nicht auf und tauchen Sie ihn nicht in Wasser (Seite 18).
• Berühren Sie Bremsscheiben nicht, während sich die Räder drehen oder nach dem Bremsen (Seite 17).
• Verwenden Sie keine Komponenten anderer E-Bike-Marken; bei Fragen wenden Sie sich an TENWAYS (Seite 18).

Hinweis: Diese Zusammenfassung gibt die Warnhinweise gekürzt wieder und ersetzt nicht den vollständigen Text der Anleitung (Seite 17, 18).

Passende Ersatzteile und Zubehör

Die Anleitung führt keine optionalen Zubehörartikel, sondern benennt die verbauten Originalbauteile sowie die mitgelieferte Werkzeugbox. Ersatz sollte aus Original-TENWAYS-Teilen bestehen; vor dem Bestellen ist die Typenbezeichnung CGO800S und der 15-stellige Rahmencode zu prüfen (Seite 1, 16).
