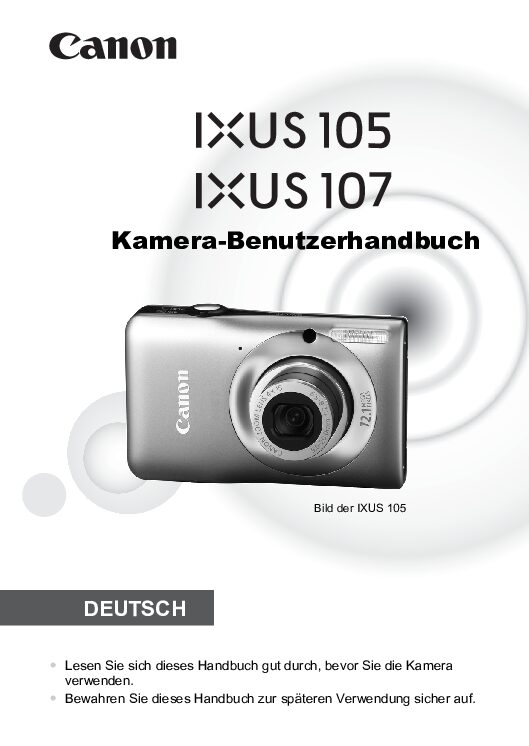

Canon ixus 105 Bedienungsanleitung

Canon ixus 105 Bedienungsanleitung

Die IXUS 105 ist eine kompakte Digitalkamera mit zwölf Megapixeln, einem vierfachen Zoomobjektiv und einem 6,8 cm großen Monitor. Gespeichert wird auf SD-Karten; ein interner Speicher wird im Kapitel Technische Daten nicht genannt. Strom liefert der Lithium-Ionen-Akku NB-6L, den das mitgelieferte Ladegerät außerhalb der Kamera füllt.

Für Supportfragen ist der Aufbau des Handbuchs hilfreich: ab Seite 123 steht die Fehlerbehebung, gegliedert nach Stromversorgung, Aufnahme, Wiedergabe und Computer. Ab Seite 126 folgen die Meldungen, die der Bildschirm ausgeben kann, jeweils mit einer Handlungsanweisung. Beides zusammen deckt die meisten Kundenfragen ab.

Kameradaten aus dem Kapitel Technische Daten

Merkmal Angabe im Handbuch Seite
Bildsensor CCD, etwa 1/2,3 Zoll, insgesamt ca. 12,7 Mio. Pixel S. 136
Objektiv 5,0 bis 20,0 mm, entspricht 28 bis 112 mm beim Kleinbild S. 136
Zoom 4,0-fach optisch, mit Digitalzoom bis etwa 16-fach S. 136
Monitor TFT-LCD in Farbe, 6,8 cm Diagonale S. 136
Empfindlichkeit Auto, ISO 80 bis ISO 1600 S. 136
Speichermedien SD, SDHC und SDXC sowie MultiMediaCard und MMCplus S. 136
Aufnahmen je Ladung rund 240 Bilder nach CIPA-Messung S. 137
Abmessungen 90,5 x 55,8 x 21,2 mm S. 137
Gewicht etwa 140 g mit Akku und Speicherkarte S. 137
Stromversorgung Akku NB-6L oder Netzadapter ACK-DC40 S. 137

Meldungen und Fehlercodes

Eine Tabelle mit Zifferncodes gibt es in diesem Handbuch nicht. Stattdessen listet es ab Seite 126 die Meldungen im Klartext auf, jeweils mit der Ursache und dem Ausweg. Der einzige Zahlencode ist ein Platzhalter: Bei einem Gerätefehler zeigt der Bildschirm „Kamerafehler gefunden“ und dahinter eine Nummer der Form Exx, die der Kunde notieren und an den Kundendienst weitergeben soll.

Ergänzend lohnt der Blick auf die Kontrollleuchte auf der Kamerarückseite. Ihre Farbe und ihr Blinkrhythmus verraten, ob die Kamera aufnahmebereit ist, gerade Daten schreibt oder eine Verwacklung meldet – ohne dass eine Meldung im Bild erscheint.

Meldungen auf dem Bildschirm

Meldung Was sie bedeutet Seite
Keine Speicherkarte Karte sitzt verkehrt herum und muss gedreht eingesetzt werden S. 126
Speicherkarte gesperrt Schreibschutzschieber steht auf LOCK und muss freigegeben werden S. 126
Aufnahme nicht möglich Es steckt keine Karte in der Kamera oder sie sitzt falsch S. 126
Speicherkarten Fehler Auch eine richtig eingesetzte, formatierte Karte wird abgelehnt; dann den Canon-Kundendienst ansprechen S. 126
Zu wenig Speicher Kapazität reicht nicht; Bilder löschen oder eine leere Karte einsetzen S. 126
Kein Bild vorhanden Auf der Karte liegen keine wiedergabefähigen Aufnahmen S. 126
Schreibgeschützt! Die Bilder sind gegen Löschen gesperrt S. 126
Zu viel ausgewählt Für den Druck sind mehr als 998 Bilder markiert S. 127
Fehler in der Verbindung Rund 1000 Bilder auf der Karte blockieren Druck oder Übertragung; ein Kartenleser hilft weiter S. 127
Name falsch! Die Dateinummer ist ausgeschöpft; im Menü die Datei-Nummerierung umstellen oder die Karte formatieren S. 127
Objektivfehler Das Objektiv wurde beim Ausfahren festgehalten oder Sand und Staub blockieren es; bleibt die Meldung, zum Kundendienst S. 127
Kamerafehler gefunden (Fehlernummer) Nummer der Form Exx notieren und an den Canon-Kundendienst wenden; das Bild eventuell im Wiedergabemodus prüfen S. 127

Kontrollleuchte auf der Kamerarückseite

Farbe und Zustand Bedeutung Seite
Grün, leuchtet dauerhaft Aufnahmebereit bzw. Anzeige abgeschaltet S. 43
Grün, blinkt Daten werden auf die Karte geschrieben, gelesen oder übertragen S. 43
Orange, leuchtet dauerhaft Aufnahmebereit bei eingeschaltetem Blitz S. 43
Orange, blinkt Warnung vor Verwacklung S. 43

Ladezustand des Akkus im Display

Anzeige Bedeutung Seite
Akku-Symbol, voll Ausreichend geladen S. 15
Akku-Symbol, teilweise gefüllt Etwas entladen, reicht aber noch S. 15
Akku-Symbol, rot blinkend Fast leer, Akku jetzt laden S. 15
Meldung „Wechseln Sie den Akku“ Vollständig entladen, laden oder tauschen S. 15

Häufige Fragen

Die Kamera reagiert überhaupt nicht, wenn ich die ON/OFF-Taste drücke.

Meist fehlt Strom oder der Akku sitzt nicht richtig. Das Handbuch nennt vier Punkte, die vor einem Defekt zu prüfen sind.

  1. Prüfen, ob der Akku leer ist.
  2. Prüfen, ob der Akku ordnungsgemäß eingesetzt ist.
  3. Sicherstellen, dass die Abdeckung des Karten- und Akkufachs geschlossen ist.
  4. Verschmutzte Kontakte mit einem weichen Wattestäbchen reinigen und den Akku mehrmals neu einsetzen.

Quelle im Handbuch: S. 123

Das Objektiv bleibt ausgefahren und fährt nicht mehr ein.

Häufig wurde die Fachabdeckung bei eingeschalteter Kamera geöffnet. Das Handbuch beschreibt die Reihenfolge, mit der sich das beheben lässt.

  1. Die Abdeckung des Karten- und Akkufachs bei eingeschaltetem Gerät in Ruhe lassen.
  2. Zuerst die Fachabdeckung schließen.
  3. Erst danach die Kamera ausschalten, damit das Objektiv einfährt.

Quelle im Handbuch: S. 123

Der Akku ist nach wenigen Aufnahmen schon leer. Ist er defekt?

Bei Kälte sinkt die Akkuleistung, das ist zunächst normal. Entlädt er sich auch nach dem Aufladen sofort wieder, ist seine Lebensdauer erreicht.

  1. Den Akku mit aufgesetzter Kontaktabdeckung in der Kleidung anwärmen.
  2. Akku wie gewohnt aufladen und die Aufnahmezahl beobachten.
  3. Entlädt er sich rasch wieder, einen neuen Akku kaufen.

Quelle im Handbuch: S. 123, S. 15

Auf dem Bildschirm steht „Kamerafehler gefunden“ mit einer Nummer. Was nun?

Die Nummer ist die einzige Information, die der Kundendienst braucht. Zusätzlich lohnt ein Blick, ob das letzte Bild überhaupt gespeichert wurde.

  1. Bild im Wiedergabemodus kontrollieren; nach einem Fehlercode fehlt die Aufnahme unter Umständen.
  2. Die angezeigte Fehlernummer notieren.
  3. Mit dieser Nummer den Canon-Kundendienst kontaktieren.

Quelle im Handbuch: S. 127

Warum blinkt die Kontrollleuchte grün und die Kamera reagiert auf keine Taste?

Grünes Blinken heißt, dass die Kamera gerade schreibt oder liest. In dieser Phase bleibt sie bei Bedienversuchen stumm.

  1. Kamera eingeschaltet lassen, bis das Blinken aufhört.
  2. Fachabdeckung währenddessen nicht öffnen.
  3. Die Kamera nicht schütteln und keinen Stößen aussetzen.

Quelle im Handbuch: S. 43

Die Kamera schaltet sich nach kurzer Zeit von selbst ab. Lässt sich das ändern?

Das ist die Stromsparfunktion. Beim Fotografieren dunkelt der Bildschirm nach etwa einer Minute ab, im Wiedergabemodus schaltet die Kamera nach rund fünf Minuten ab.

  1. Antippen des Auslösers holt den Bildschirm zurück, solange das Objektiv noch ausgefahren ist.
  2. Die Stromsparfunktion in den Einstellungen abschalten, wenn sie stört.
  3. Die Wartezeit bis zum Abschalten des Bildschirms bei Bedarf verlängern.

Quelle im Handbuch: S. 52

Die Speicherkarte wird nicht akzeptiert, obwohl sie richtig steckt.

Das Heft rät zuerst zur Formatierung in der Kamera. Hilft auch das nicht, liegt der Verdacht auf einen Kartendefekt nahe.

  1. Prüfen, ob der Schreibschutzschieber freigegeben ist.
  2. Karte in der Kamera formatieren, bei Bedarf auf niedriger Stufe.
  3. Bleibt die Meldung „Speicherkarten Fehler“, den Canon-Kundendienst ansprechen.

Quelle im Handbuch: S. 51, S. 126

Wie lange dauert das Aufladen, und woran sehe ich, dass der Akku voll ist?

Das Ladegerät meldet den Fortschritt über die Ladelampe: rot während des Ladens, grün bei vollem Akku. Nach knapp zwei Stunden ist es so weit.

  1. Akku mit den Markierungen am Ladegerät ausrichten und einschieben.
  2. Ladegerät an die Steckdose anschließen; die Lampe leuchtet rot.
  3. Auf Grün warten, das dauert etwa eine Stunde und 55 Minuten.
  4. Akku nicht länger als 24 Stunden am Ladegerät lassen.

Quelle im Handbuch: S. 14

Kann ich Akku und Ladegerät im Urlaub in Übersee benutzen?

Ja, das Ladegerät verträgt 100 bis 240 Volt. Ein Reiseadapter für die Steckdose genügt, ein Spannungswandler schadet dagegen.

  1. Prüfen, ob der Stecker in die dortige Steckdose passt.
  2. Bei Bedarf einen handelsüblichen Adapter verwenden.
  3. Auf keinen Fall einen Spannungswandler dazwischenschalten.

Quelle im Handbuch: S. 15

Welche Speicherkarten passen in die Kamera?

Das Heft nennt SD-Karten bis 2 GB, SDHC bis 32 GB und SDXC darüber hinaus, außerdem MultiMediaCard-Varianten. Bei einzelnen Marken kann es trotzdem Probleme geben.

  1. Kartentyp und Kapazität mit der Liste im Heft abgleichen.
  2. Neue Karte vor dem ersten Einsatz in der Kamera formatieren.
  3. Bei älteren Betriebssystemen am Computer prüfen, ob SDXC gelesen wird.

Quelle im Handbuch: S. 16

Störungsbaum: Symptom, Prüfung, Maßnahme

Die Reihenfolge folgt dem Kapitel Fehlerbehebung ab Seite 123. Es gruppiert die Fälle nach Stromversorgung, Aufnahme, Wiedergabe und Computer; innerhalb einer Gruppe steht die einfachste Prüfung zuerst.

Die Kamera lässt sich nicht einschalten

  1. Ladung prüfen: Ein leerer Akku ist die häufigste Ursache. Das Heft verweist für die Ladeanzeige auf Seite 15. (S. 123)
  2. Sitz des Akkus prüfen: Ein nicht ordnungsgemäß eingesetzter Akku unterbricht die Versorgung. (S. 123)
  3. Fachabdeckung prüfen: Steht die Abdeckung offen, bleibt die Kamera aus. (S. 123)

Das Objektiv fährt nicht ein

  1. Abdeckung geschlossen halten: Bei eingeschaltetem Gerät darf das Fach nicht geöffnet werden. (S. 123)
  2. Reihenfolge einhalten: Erst die Abdeckung schließen, dann ausschalten. (S. 123)

Die Bilder sind verwackelt

  1. Auslöser zweistufig bedienen: Erst antippen zum Fokussieren, dann ganz durchdrücken. (S. 124)
  2. Abstand zum Motiv prüfen: Liegt das Motiv außerhalb der Fokusentfernung, wird das Bild unscharf. (S. 124)
  3. AF-Hilfslicht einschalten: Bei wenig Licht hilft das Hilfslicht beim Scharfstellen. (S. 124)
  4. Ungeeignete Funktionen abschalten: Eine versehentlich aktive Makroeinstellung stört die normale Aufnahme. (S. 124)

Das Motiv ist zu dunkel

  1. Blitz zuschalten: Bei Innenaufnahmen oder Gegenlicht bringt der Blitz die fehlende Helligkeit. (S. 124)
  2. Belichtung korrigieren: Die Belichtungskorrektur hellt das Bild auf. (S. 124)
  3. ISO-Empfindlichkeit erhöhen: Mehr Empfindlichkeit bringt Licht, kostet aber Bildruhe. (S. 124)

Die Aufnahme wird verweigert oder die Karte wird nicht erkannt

  1. Karte prüfen: Fehlt die Karte oder sitzt sie falsch, erscheint die Meldung „Aufnahme nicht möglich“. (S. 126)
  2. Schreibschutz lösen: Steht der Schieber auf LOCK, verweigert die Kamera das Schreiben. (S. 126)
  3. Karte formatieren: Eine in der Kamera formatierte Karte beseitigt viele Leseprobleme; bei hartnäckigen Fällen hilft die niedrige Stufe. (S. 51)

Sicherheitshinweise aus dem Handbuch

Das Kapitel Sicherheitsvorkehrungen ab Seite 9 arbeitet mit drei Stufen: Warnhinweis für schwere Verletzungen oder Tod, Vorsicht für schwere Verletzungen und Vorsicht für Sachschäden. Die folgenden Punkte sind die, bei denen Kunden am häufigsten nachfragen – vom Blitz in Gesichtern bis zum Akku in der Schublade.

  • Blitz und Augen: Nicht in unmittelbarer Augennähe blitzen. Zu Säuglingen und Kleinkindern mindestens einen Meter Abstand halten. (S. 9)
  • Handschlaufe und Karte: Beides gehört für Kinder unerreichbar; die Schlaufe kann zur Erstickungsgefahr werden, verschluckte Karten sind ein Notfall. (S. 9)
  • Kein Eingriff ins Innere: Eine heruntergefallene oder beschädigte Kamera nicht öffnen; das Innere darf nicht berührt werden. (S. 9)
  • Rauch und Geruch: Bei Rauch, ungewöhnlichem Geruch oder auffälligem Verhalten die Kamera sofort abschalten. (S. 9)
  • Keine Lösungsmittel: Zum Reinigen keine organischen Lösungsmittel wie Alkohol, Benzin oder Verdünner verwenden. (S. 9)
  • Flüssigkeiten: Dringt Flüssigkeit oder ein Fremdkörper ein, Kamera sofort ausschalten und den Akku entnehmen. (S. 9)
  • Nur zugelassene Stromquellen: Fremde Netzteile können Feuer oder einen Stromschlag verursachen. (S. 9)
  • Akku und Hitze: Akku von offenen Flammen fernhalten, nicht ins Wasser tauchen, nicht zerlegen und keinen Schlägen aussetzen. (S. 10)
  • Ladegerät nicht abdecken: Während des Ladens darf nichts auf dem Ladegerät liegen, sonst droht Überhitzung. (S. 11)
  • Akku entnehmen: Wird die Kamera längere Zeit nicht benutzt, den Akku herausnehmen; auslaufende Zellen beschädigen das Gehäuse. (S. 11)
  • Entsorgung: Vor dem Entsorgen die Kontakte abkleben und die örtlichen Vorschriften beachten. (S. 38)
  • Aufbewahrung: Temperaturen über 40 Grad, Feuchtigkeit und Staub vermeiden; sonst kann der Akku undicht werden. (S. 10)

Verwandte Teile und Zubehör

Das Heft trennt streng zwischen dem, was in der Schachtel liegt, und dem, was separat gekauft werden muss. Wichtig für Nachbestellungen: Eine Speicherkarte gehört nicht zum Lieferumfang, und der Netzadapter lädt den eingelegten Akku nicht auf.

Teil Bezeichnung im Handbuch Bemerkung Seite
Akku Akku NB-6L mit Kontaktabdeckung Wiederaufladbarer Lithium-Ionen-Akku, im Lieferumfang enthalten S. 37
Ladegerät Akkuladegerät CB-2LY/CB-2LYE Lädt den Akku außerhalb der Kamera, Ladezeit rund 1 Stunde 55 Minuten S. 38
Netzadapter Netzadapter ACK-DC40 Dauerbetrieb an der Steckdose; lädt den eingelegten Akku nicht S. 38
Datenkabel Schnittstellenkabel IFC-400PCU Verbindet Kamera und Computer S. 37
AV-Kabel AV-Kabel AVC-DC400 Gehört zum Lieferumfang; Wiedergabe am Fernsehgerät S. 37
Handschlaufe Handschlaufe WS-DC7 Kein weiteres Zubehör an der Schlaufe befestigen S. 11
Zusatzblitz Canon Hochleistungsblitzgerät HF-DC1 Erweitert den Blitzbereich bei weit entfernten Motiven S. 38
Unterwassergehäuse Unterwassergehäuse WP-DC36 Für Aufnahmen bis 40 Meter Tiefe sowie bei Regen und am Strand S. 39
Tauchgewicht Tauchgewicht WW-DC1 Gleicht den Auftrieb des Gehäuses unter Wasser aus S. 39
Speicherkarte SD-, SDHC- und SDXC-Karte, MultiMediaCard Nicht im Lieferumfang; Kapazitätsgrenzen siehe Seite 16 S. 2

Kapitel mit Seitenzahl

Die Tabelle gibt den Aufbau des Handbuchs wieder, wie er im Inhaltsverzeichnis auf Seite 6 und 7 steht. Jede Zeile wurde am Kapitelanfang der angegebenen Seite nachgeschlagen; die Zahlen sind die gedruckten Seiten. Auf Unterkapitel verzichtet die Liste, damit sie als Wegweiser durch die 142 Seiten taugt. Die letzte Sachseite vor den technischen Daten wiederholt das Kapitel Sicherheitsvorkehrungen mit Pflegehinweisen; sie ist im Verzeichnis nicht gesondert aufgeführt.

Kapitel im Handbuch Seite
Überprüfen des Lieferumfangs S. 2
Bitte zuerst lesen S. 3
Was möchten Sie tun? S. 4
In dieser Anleitung verwendete Konventionen S. 8
Sicherheitsvorkehrungen S. 9
Aufladen des Akkus S. 14
Kompatible Speicherkarten S. 16
Einlegen von Akku und Speicherkarte S. 16
Einstellen von Datum und Uhrzeit S. 19
Einstellen der Anzeigesprache S. 21
Formatieren von Speicherkarten S. 22
Betätigen des Auslösers S. 23
Aufnehmen von Bildern (Intelligente Automatik) S. 24
Anzeigen von Bildern S. 28
Löschen von Bildern S. 29
Aufnehmen von Filmen S. 30
Anzeigen von Filmen S. 32
Übertragen von Bildern auf einen Computer zur Anzeige S. 33
Zubehör S. 37
Separat erhältliches Zubehör S. 38
Überblick über die Komponenten S. 42
Kontrollleuchte S. 43
Bildschirmanzeige S. 44
Wiederherstellen der Standardeinstellungen S. 50
Formatieren der Speicherkarte auf niedriger Stufe S. 51
Stromsparfunktion (automatische Abschaltung) S. 52
Verwenden einer Haushaltssteckdose S. 122
Fehlerbehebung S. 123
Liste der Bildschirmmeldungen S. 126
Auf dem Bildschirm angezeigte Informationen S. 128
Sicherheitsvorkehrungen, zweiter Teil mit Pflegehinweisen S. 135
Technische Daten S. 136
Index S. 139
