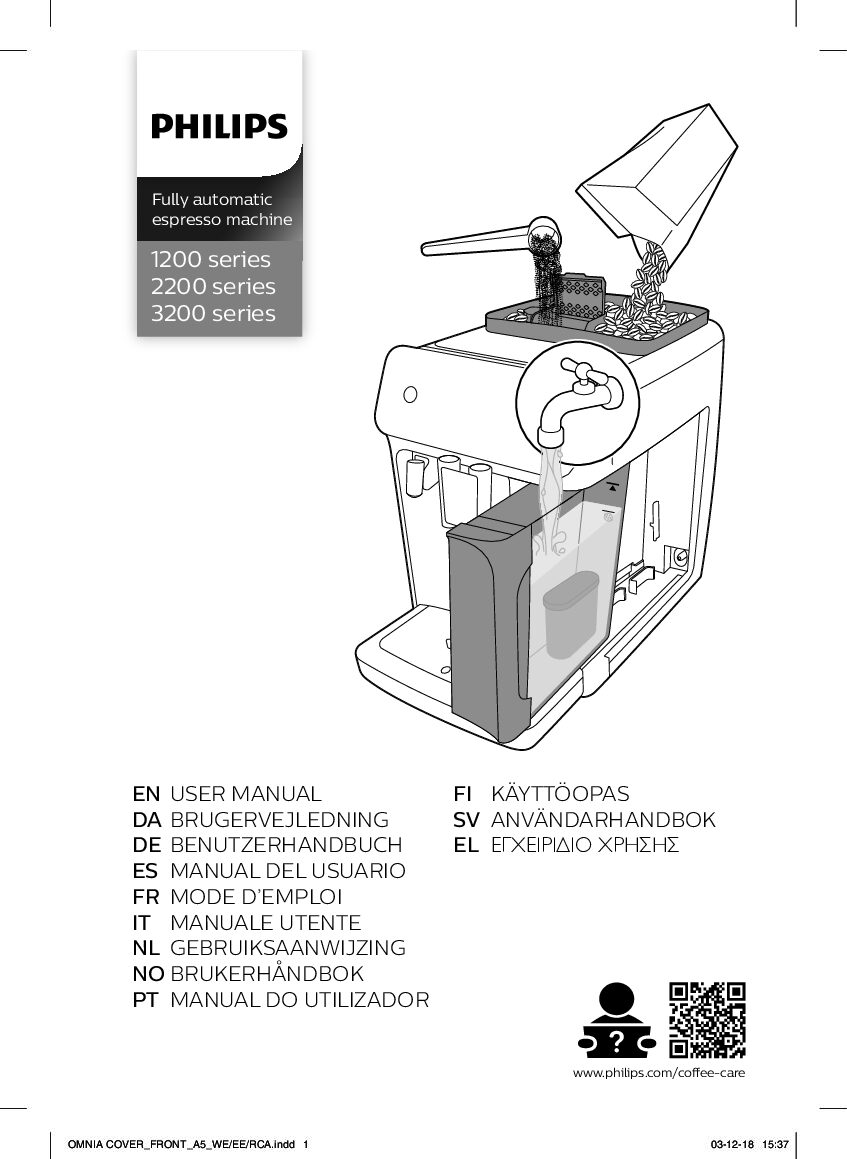

Philips 2200 series Bedienungsanleitung

Philips 2200 series Bedienungsanleitung

Die 2200 series ist eine vollautomatische Espressomaschine. Das Handbuch behandelt sie gemeinsam mit der 1200 und der 3200 series und druckt auf Seite 4 zwölf Typennummern ab: EP1220, EP2220, EP2221, EP2224, EP3221, EP2230, EP2231, EP2235, EP3241, EP3243, EP3246 und EP3249. Welche Nummer zu welcher Serie gehört, sagt das Heft nicht; es verweist auf das Etikett an der Innenseite der Serviceklappe.

Im Betrieb arbeiten Mahlwerk, Brühgruppe und Milchsystem zusammen. Mahlwerk und Brühgruppe sind die beiden Stellen, an denen sich fast jede Störung entscheidet; das Milchsystem kommt in zwei Bauformen vor, als LatteGo-Milchbehälter mit 250 Millilitern und als klassischer Milchaufschäumer. Dazu kommen drei Anzeigegruppen am Bedienfeld: die Warnsymbole, die AquaClean-Anzeige für den Wasserfilter und die Calc/Clean-Anzeige für das Entkalken.

Kenndaten aus dem Datenblatt

Kenndaten Wert Nachweis
Bauart Vollautomatische Espressomaschine S. 46
Abmessungen 246 mm breit, 372 mm hoch, 433 mm tief S. 66
Gewicht 7 bis 7,5 kg S. 66
Netzkabel 1000 mm S. 66
Wasserbehälter 1,8 Liter, abnehmbar S. 66
Bohnenbehälter 275 g S. 66
Kaffeesatzbehälter 12 Portionen S. 66
LatteGo-Milchbehälter 250 ml S. 66
Auslaufhöhe 85 bis 145 mm, anpassbar S. 66
Spannung und Leistung stehen nur auf dem Etikett an der Serviceklappe S. 66
Mahlstufen 12 Einstellungen am Drehknopf im Bohnenbehälter S. 52
Getränkeauswahl Espresso, Espresso Lungo, Kaffee, Americano, Cappuccino, Latte Macchiato, Heißwasser, Dampf S. 46

Bedienfeld nach Abbildung B

Kennung Element Nachweis
B1 Ein-/Ausschalter S. 46
B2 Getränke-Symbole S. 46
B3 Aromastärke beziehungsweise gemahlener Kaffee S. 46
B4 Trinkmenge S. 46
B5 Milchmenge, nur bei bestimmten Gerätetypen S. 46
B6 Kaffeetemperatur, nur bei bestimmten Gerätetypen S. 46
B7 Warnsymbole S. 46
B10 Calc/Clean, Entkalken S. 46
B11 AquaClean S. 46

Meldungen und Fehlercodes

Fehlercodes mit Ziffern führt dieses Handbuch nicht. Die Maschine meldet ihren Zustand über drei Anzeigegruppen: die Warnsymbole am Bedienfeld, die AquaClean-Anzeige und die Calc/Clean-Anzeige. Für jede davon nennt das Heft eine Lösung, meist in einer Tabelle, sodass sich fast jede Rückfrage ohne Fehlernummer beantworten lässt.

Die Warnsymbole sind Piktogramme; unterschieden werden die Fälle durch ihr Verhalten. Eine Anzeige leuchtet, sie blinkt, oder alle blinken gleichzeitig – daran hängt die Diagnose. Leuchten steht für einen Zustand am Gerät: Behälter leer, Behälter nicht eingesetzt, Serviceklappe offen. Blinken heißt, dass die Brühgruppe nicht sitzt oder blockiert ist. Blinken alle Symbole zugleich, ist das der Reset-Fall, den Seite 61 in mehreren Schritten abarbeitet.

Die beiden Filter- und Entkalkungsanzeigen arbeiten mit Farben: Die AquaClean-Anzeige wird blau, sobald der Filter aktiv ist, und blinkt orange, wenn er erschöpft ist. Die Calc/Clean-Anzeige blinkt langsam, sobald entkalkt werden muss. Eine dritte Form von Meldungen – etwa Codes im Display oder Blinkfolgen mit Zählwert – ist im Heft nicht dokumentiert.

Warnsymbole und ihre Lösung

Anzeige Lösung nach dem Heft Nachweis
„Wassertank leer“ leuchtet Behälter bis MAX füllen oder neu einsetzen, wenn er nicht richtig sitzt S. 60
„Kaffeesatzbehälter leeren“ leuchtet Behälter entleeren, und zwar immer bei eingeschaltetem Gerät S. 60
Warnanzeige leuchtet Kaffeesatzbehälter oder Abtropfschale fehlt, sitzt falsch, oder die Serviceklappe steht offen S. 60
Warnanzeige blinkt Brühgruppe sitzt nicht richtig oder ist blockiert – herausnehmen, spülen, schmieren, einsetzen S. 60
Warnanzeige leuchtet, Start-Anzeige blinkt Luft im System: Behälter füllen, Tasse unter den Milchaufschäumer, blinkende Start/Stopp-Taste drücken S. 60
Alle Warnsymbole blinken Gerät zurücksetzen: Netzstecker ziehen, AquaClean-Filter abnehmen, Behälter neu einsetzen, Kaffeeschacht prüfen; hilft das nicht, 30 Minuten warten S. 61
AquaClean-Anzeige blinkt orange Filter einsetzen oder ersetzen und anschließend aktivieren S. 56
AquaClean-Anzeige blau Filter ist aktiv und in Betrieb S. 56
AquaClean-Anzeige orange beim ersten Start Der Filter darf verwendet werden; wird er nicht aktiviert, erlischt die Anzeige nach einer Weile S. 56
Calc/Clean-Anzeige blinkt langsam Gerät entkalken, Dauer rund 30 Minuten S. 58

Häufige Fragen

Es kommt kein Kaffee mehr, oder er läuft nur tröpfelnd heraus. Wo fange ich an?

Das Heft nennt fünf Ursachen: einen falsch vorbereiteten AquaClean-Filter, einen verstopften Filter, einen zu feinen Mahlgrad, eine verschmutzte Brühgruppe und einen verkalkten Kreislauf.

  1. AquaClean-Filter herausnehmen und einen Kaffee brühen – läuft es jetzt, war der Filter falsch vorbereitet.
  2. Mahlgrad eine Stufe gröber stellen und zwei bis drei Getränke zubereiten.
  3. Brühgruppe herausnehmen und unter fließendem Wasser abspülen.
  4. Kaffeeauslauftrichter und seine Öffnungen mit Pfeifenreiniger oder Nadel säubern.
  5. Bei blinkender Calc/Clean-Anzeige entkalken.

Quelle im Handbuch: S. 63

Die Maschine mahlt, aber es kommt nichts in der Tasse an.

Dann steht meist gemahlener Kaffee im Schacht. Das Heft beschreibt das Ausräumen mit einem Löffelstiel; derselbe Weg gilt, wenn der Schacht schon vorher verstopft war.

  1. Gerät ausschalten und die Brühgruppe herausnehmen.
  2. Deckel des Behälters für gemahlenen Kaffee öffnen und einen Löffelstiel hineinstecken.
  3. Den Stiel auf und ab bewegen, bis der Klumpen herausfällt.
  4. Heruntergefallenes Kaffeemehl entfernen und die Brühgruppe wieder einsetzen.

Quelle im Handbuch: S. 64

Der Kaffee schmeckt wässrig. Liegt das an den Bohnen?

Nicht nur. Das Heft nennt eine verschmutzte oder ungeschmierte Brühgruppe als Ursache und außerdem einen zu groben Mahlgrad.

  1. Brühgruppe herausnehmen, unter fließendem Wasser spülen und an der Luft trocknen lassen.
  2. Die beweglichen Teile schmieren.
  3. Mahlgrad feiner stellen und zwei bis drei Getränke zur Kontrolle brühen.

Quelle im Handbuch: S. 62

Der Kaffee ist nicht heiß genug.

Zwei Stellschrauben nennt das Heft: die eingestellte Temperatur und die kalte Tasse. Milch senkt die Temperatur zusätzlich, unabhängig davon, ob sie heiß oder kalt dazukommt.

  1. Die Temperatur auf die höchste Stufe stellen.
  2. Die Tassen mit heißem Wasser vorwärmen.
  3. Beim Milchgetränk berücksichtigen, dass die Milch die Temperatur immer senkt.

Quelle im Handbuch: S. 63

Die Milch schäumt nicht auf.

Bei LatteGo liegt es meist am Zusammenbau oder an Verschmutzung, beim klassischen Milchaufschäumer an Milchrückständen. Bleibt es dabei, passt die Milchsorte nicht.

  1. LatteGo prüfen: Der Milchbehälter muss hörbar am Rahmen einrasten.
  2. Beide Teile zerlegen und unter fließendem Wasser oder in der Spülmaschine reinigen.
  3. Beim klassischen Milchaufschäumer das Gerät gründlich reinigen.
  4. Milch testen: Kuhmilch, teilentrahmt oder vollfett, sowie laktosefreie Milch schäumen laut Heft gut.

Quelle im Handbuch: S. 64, S. 65

Die Anzeige „Kaffeesatzbehälter leeren“ leuchtet, obwohl der Behälter fast leer ist.

Der Zähler wurde nicht zurückgesetzt, weil der Behälter bei ausgeschaltetem Gerät geleert wurde. Das Leeren bei eingeschaltetem Gerät und eine kurze Pause lösen das Problem.

  1. Behälter bei eingeschaltetem Gerät herausnehmen.
  2. Mindestens fünf Sekunden warten.
  3. Behälter wieder einsetzen, damit der Zähler auf null geht.

Quelle im Handbuch: S. 61

Ich bekomme die Brühgruppe nicht mehr hinein.

Die Brühgruppe steht nicht in der richtigen Position. Das Heft setzt das Gerät in mehreren Schritten zurück, bevor die Gruppe wieder eingesetzt wird.

  1. Serviceklappe schließen und den Wasserbehälter wieder einsetzen.
  2. Brühgruppe ausgebaut lassen, Gerät ausschalten und den Netzstecker ziehen.
  3. 30 Sekunden warten, Gerät wieder anschließen und einschalten.
  4. Brühgruppe in die richtige Position bringen und bis zum Klicken einschieben, ohne die PUSH-Taste zu drücken.

Quelle im Handbuch: S. 62, S. 53

Wann muss der AquaClean-Filter raus?

Spätestens alle drei Monate, und auf jeden Fall nach 95 Litern Wasser. Blinkt die Anzeige orange, lässt sich der Filter tauschen, ohne vorher zu entkalken.

  1. Filter fünf Sekunden schütteln und kopfüber in kaltes Wasser tauchen, bis keine Blasen mehr kommen.
  2. Filter senkrecht auf den Anschluss im Behälter drücken.
  3. AquaClean-Symbol drei Sekunden halten und die Start/Stopp-Taste drücken.
  4. Warten, bis die Anzeige blau leuchtet.

Quelle im Handbuch: S. 57

Wie läuft das Entkalken ab und was darf ich nicht verwenden?

Nur Philips Entkalker, kein Essig und keine Säuremischung. Der Vorgang dauert etwa 30 Minuten und besteht aus Entkalkungs- und Spülzyklus.

  1. Milchsystem abnehmen, Abtropfschale und Kaffeesatzbehälter leeren, Wasserbehälter leeren und den Filter entnehmen.
  2. Ganze Flasche Entkalker einfüllen und bis zur Markierung Calc/Clean mit Wasser auffüllen.
  3. Großen Behälter mit 1,5 Litern unter Kaffee- und Wasserauslauf stellen.
  4. Entkalken-Symbol drei Sekunden halten, dann Start/Stopp drücken.
  5. Nach der Entkalkungsphase Behälter spülen, bis zur Markierung füllen und den Spülzyklus starten.
  6. Danach einen neuen AquaClean-Filter einsetzen und aktivieren.

Quelle im Handbuch: S. 58

Die Maschine wirkt undicht, Wasser steht unter dem Gerät.

In den meisten Fällen ist es Spülwasser. Die Maschine spült den internen Kreislauf und die Brühgruppe, und ein Teil läuft direkt in die Abtropfschale.

  1. Abtropfschale täglich leeren, sobald die rote Anzeige sichtbar wird.
  2. Prüfen, ob die Maschine auf einer ebenen Fläche steht.
  3. Eine Tasse unter den Heißwasserauslauf stellen, um Spülwasser aufzufangen.

Quelle im Handbuch: S. 65

Störungsbaum: Symptom, Prüfung, Maßnahme

Der Baum folgt der Tabelle „Fehlerbehebung“ ab Seite 61 und den Warnsymbolen auf Seite 60. Jede Prüfung endet bei der Maßnahme, die das Heft an dieser Stelle nennt; weitere Schritte stehen jeweils auf der angegebenen Seite.

Kein Kaffee oder nur langsamer Durchlauf

  1. Filter: AquaClean-Filter abnehmen und erneut brühen. Klappt es dann, war der Filter nicht richtig vorbereitet. (S. 63)
  2. Standzeit des Filters: Filter, die älter als drei Monate sind, können sich zusetzen. (S. 63)
  3. Mahlgrad: Zu feiner Mahlgrad bremst den Durchlauf; eine Stufe gröber stellen. (S. 63)
  4. Brühgruppe und Auslauf: Brühgruppe spülen, Auslauftrichter mit Nadel oder Pfeifenreiniger säubern. (S. 64)
  5. Kalk: Bei blinkender Calc/Clean-Anzeige entkalken. (S. 64)

Kaffee schmeckt wässrig

  1. Brühgruppe: Herausnehmen, unter fließendem Wasser spülen, trocknen lassen und die beweglichen Teile schmieren. (S. 62)
  2. Mahlgrad: Feiner stellen und zwei bis drei Getränke zur Kontrolle brühen. (S. 63)

Getränk ist nicht heiß genug

  1. Temperatureinstellung: Auf die höchste Stufe stellen. (S. 63)
  2. Tassen: Tassen mit heißem Wasser vorwärmen. (S. 63)
  3. Milch: Milch senkt die Temperatur immer, heiß oder kalt. (S. 63)

Milch schäumt nicht auf

  1. LatteGo-Sitz: Prüfen, ob der Milchbehälter hörbar am Rahmen einrastet. (S. 64)
  2. Reinigung: LatteGo zerlegen und beide Teile spülen oder in die Spülmaschine geben; den klassischen Milchaufschäumer gründlich reinigen. (S. 64)
  3. Milchsorte: Kuhmilch und laktosefreie Milch schäumen laut Heft gut. (S. 65)

Wasser unter dem Gerät

  1. Spülwasser: Die Maschine spült intern; ein Teil des Wassers landet in der Abtropfschale. (S. 65)
  2. Füllstand: Abtropfschale täglich leeren, sobald die rote Anzeige sichtbar wird. (S. 65)
  3. Standfläche: Auf ebene Fläche stellen, sonst läuft die Schale über. (S. 65)

Brühgruppe lässt sich nicht einsetzen

  1. Reset: Klappe schließen, Behälter einsetzen, Gerät aus- und wieder einschalten; bleibt die Gruppe draußen, 30 Sekunden ohne Netz warten. (S. 62)
  2. Einsetzen: Gruppe in die Führung schieben, bis sie hörbar einrastet, ohne die PUSH-Taste zu drücken. (S. 53)
  3. Schmierung: Wenn sie schwer läuft, die beweglichen Teile alle zwei Monate fetten. (S. 55)

Sicherheitshinweise aus dem Handbuch

Auf Seite 46 verweist das Heft auf eine separate Sicherheitsbroschüre: Sie gehört laut Lieferumfang dazu, liegt dieser PDF aber nicht bei. Die Warnhinweise zur sicheren Verwendung – etwa zum Betrieb, zum Stromanschluss oder zum Umgang mit heißen Teilen – sind deshalb hier nicht abgedruckt. Was die PDF selbst an sicherheitsrelevanten Stellen enthält, ist im Folgenden zusammengestellt: die Warnsymbole, der Vorsicht-Hinweis am Milchaufschäumer, die Grenzen beim Entkalker und die Reinigungsvorgaben, deren Verletzung die Garantie kostet.

  • Separate Broschüre: Vor dem ersten Gebrauch ist die beiliegende Sicherheitsbroschüre zu lesen und aufzubewahren. (S. 46)
  • Heißwasser am Milchaufschäumer: Beim Entlüften treten kleine Heißwasserstrahlen aus; das Heft kennzeichnet das ausdrücklich als Vorsicht-Fall. (S. 60)
  • Entkalker: Zugelassen ist ausschließlich Philips Entkalker. Mittel auf Schwefel-, Salz- oder Essigsäurebasis beschädigen den Wasserkreislauf. (S. 58)
  • Garantie: Fremder Entkalker und ausgelassenes Entkalken führen laut Heft zum Garantieverlust. (S. 58)
  • Kaffeesatzbehälter: Der Behälter wird immer bei eingeschaltetem Gerät geleert – sonst zählt der Zähler falsch und die Aufforderung bleibt stehen. (S. 61)
  • Brühgruppe trocknen: Nicht mit dem Tuch trocknen, damit keine Fusseln in die Gruppe gelangen. (S. 54)
  • Reinigungstabletten: Für die Kaffeefettentfernung sind nur die Philips Tabletten vorgesehen. (S. 54)
  • Filterpassform: In den Behälter passen nur AquaClean-Wasserfilter. (S. 65)
  • Aufstellfläche: Das Gerät gehört auf eine ebene Fläche, sonst läuft die Abtropfschale über und die Anzeige arbeitet nicht zuverlässig. (S. 65)
  • Milchaufschäumer abkühlen: Vor dem Zerlegen muss der Milchaufschäumer vollständig abgekühlt sein. (S. 56)
  • Netzstecker: Für den Reset und für Arbeiten an der Brühgruppe wird der Netzstecker gezogen; das Heft beschreibt das jeweils im Schritt. (S. 61)

Verwandte Teile und Zubehör

Das Heft nennt vier Wartungsprodukte mit Bestellnummer und dazu die Teile, die im Lieferumfang sitzen. Alle Nummern sind wörtlich übernommen; sie stehen auf Seite 59 in der Textschicht und nicht in einer Zeichnung. Bezugsquellen sind laut Heft der Fachhändler, die Kundenzentren und der Onlineshop von Philips.

Wartungsprodukte mit Bestellnummer

Produkt Nummer Wofür das Heft es nennt Nachweis
Entkalkungslösung CA6700 Für den Entkalkungsvorgang; nur Philips Entkalker ist zugelassen S. 59
AquaClean-Wasserfilter CA6903 Für den Wasserbehälter, hält den Kaffee frisch und verringert das Entkalken S. 59
Fett für die Brühgruppe HD5061 Zum Schmieren der beweglichen Teile alle zwei Monate S. 59
Kaffeefettlöser-Tabletten CA6704 Für die monatliche Reinigung der Brühgruppe S. 59

Teile im Lieferumfang nach Abbildung A

Kennung Teil Nachweis
A19 Schmierfetttube S. 45
A20 AquaClean-Wasserfilter S. 45
A21 Messlöffel S. 45
A22 Teststreifen für die Wasserhärte S. 45
A23 Klassischer Milchaufschäumer, nur bestimmte Typen S. 45
A24 LatteGo-Milchbehälter, nur bestimmte Typen S. 45

Kapitel mit Seitenzahl

Die Übersicht folgt dem Inhaltsverzeichnis auf Seite 45. Jeder Eintrag wurde auf der angegebenen Seite aufgesucht und die Überschrift dort gefunden; Abweichungen zwischen Verzeichnis und Text sind nicht vorgekommen. Die Zahlen sind die gedruckten Seiten der deutschen Fassung, die PDF-Seite liegt jeweils 40 niedriger.

Kapitelüberschrift Seite
Geräteüberblick (Abb. A) S. 45
Bedienfeld (Abb. B) S. 45
Einführung S. 46
Vor dem ersten Gebrauch S. 47
Brühen von Getränken S. 48
Einstellungen der Kaffeemaschine anpassen S. 51
Die Brühgruppe herausnehmen und einsetzen S. 52
Reinigung und Wartung S. 53
AquaClean-Wasserfilter S. 56
Wasserhärte einstellen S. 57
Entkalkungsvorgang (30 Minuten) S. 58
Bestellen von Zubehör S. 59
Fehlerbehebung S. 59
Technische Daten S. 66
