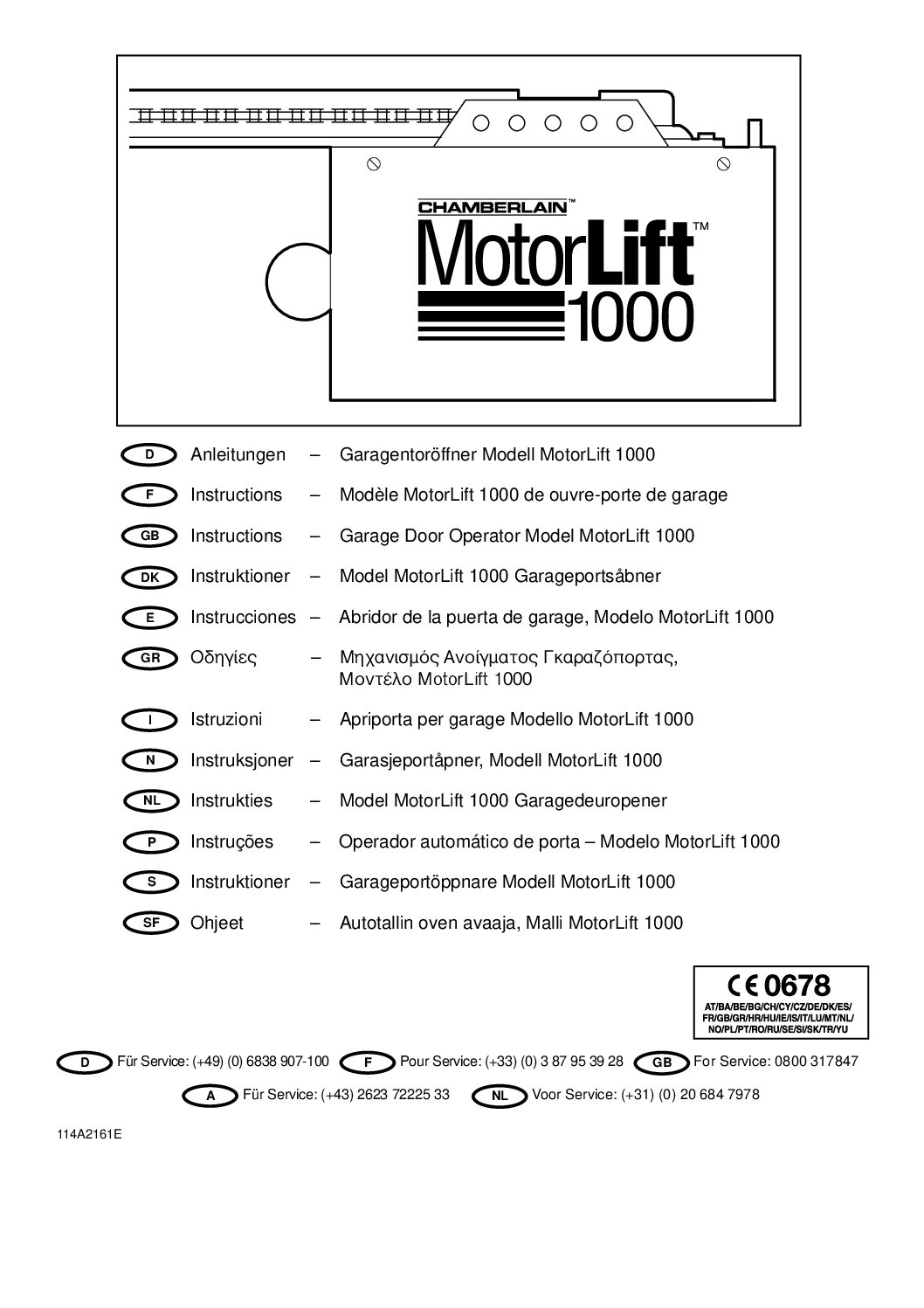

Chamberlain Motorlift 1000 Bedienungsanleitung

Diese Seite fasst die Bedienungsanleitung des Garagentoröffners Chamberlain MotorLift 1000 zusammen: Aufbau, Montage, Sicherheitsregeln, Störungssuche und das passende Zubehör. Jede Aussage ist mit der betreffenden Seite der Originalanleitung belegt, damit sich jede Angabe im Gerät oder im Handbuch nachprüfen lässt.

Technische Daten

Werte aus dem Kapitel „Technische Daten“ der Anleitung (PDF-Seite 9). Die Schließkraft der Torrücklaufsicherung darf 150 N nicht überschreiten; bei mehr ist das Protector-System zwingend (PDF-Seite 2).

Hinweis zur Seitenzählung: Die vorliegende Datei ist eine mehrsprachige Ausgabe (Deutsch, Englisch, Französisch u. a.). Alle Seitenangaben dieser Seite beziehen sich auf die fortlaufende PDF-Seitenzählung; der deutsche Teil beginnt auf PDF-Seite 1.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Wie oft muss ich den Garagentoröffner warten?

Einmal pro Monat die Sicherheitsreversionsprüfung wiederholen und Tor von Hand prüfen; zweimal pro Jahr die Kettenspannung kontrollieren (Laufschlitten zuvor abkuppeln); einmal pro Jahr Torrollen, Lager und Scharniere ölen (Laufschienen nicht schmieren). (PDF-Seite 8)

Wann ist das Protector-System erforderlich?

Wird die Schließkraft auf über 150 N eingestellt, muss das Protector-System (Modell 770EML) installiert sein. Die Einbauanleitung auf PDF-Seite 1 beachten. (PDF-Seite 2)

Was tue ich, wenn das Tor beim Schließen umkehrt?

Zuerst Eis oder Schnee am Garagenboden entfernen, die Krafteinstellung prüfen und die Laufdistanz begrenzen. Blinken die Öffnerlichter 5 Sekunden lang, ist die Ausrichtung des Protector-Systems zu korrigieren. (PDF-Seite 8)

Wie viel Watt darf die Glühbirne haben?

Die Öffnerlampe schaltet beim Aktivieren ein und nach etwa 4,5 Minuten aus. Die Glühbirne darf nicht stärker als 40 W sein. (PDF-Seite 8)

Brauche ich eine Notentriegelung von außen?

Wenn die Garage keinen Nebeneingang hat, wird die Externe Notentriegelung Modell 1702EML empfohlen, damit sich das Tor bei Stromausfall von außen von Hand öffnen lässt. (PDF-Seite 2)

Fehlerbaum

Vier Hauptpfade führen bei Störungen am MotorLift 1000 am schnellsten zum Ziel: keine Bewegung, unerwünschtes Umkehren, Fernbedienung und Licht/Sonstiges. Der folgende Baum ordnet die typischen Symptome den Prüfschritten zu.

Ablauf der Störungssuche

1. Steckt der Öffner unter Strom? Eine Lampe an derselben Steckdose prüfen, sonst Sicherungskasten oder Ausschalter kontrollieren. (PDF-Seite 8)
2. Sind alle Torschlösser entriegelt? Die Warnhinweise der Einbauanleitung auf PDF-Seite 1 beachten. (PDF-Seite 8)
3. Hat sich unter dem Tor Eis oder Schnee angesammelt? Hindernis am Boden entfernen. (PDF-Seite 8)
4. Handentriegelung ziehen und das Tor von Hand bewegen: klemmt es oder ist es aus dem Gleichgewicht, ist ein Garagentordienst nötig. (PDF-Seite 8)
5. Kraft- und Begrenzungseinstellung prüfen und die Sicherheitsreversionsprüfung wiederholen. (PDF-Seite 8)
6. Kehrt das Tor um und blinken die Lichter 5 Sekunden, Ausrichtung des Protector-Systems korrigieren. (PDF-Seite 8)
7. Hat der Überlastschutz im Motor ausgelöst? 15 Minuten warten und erneut versuchen. (PDF-Seite 8)
8. Öffnerlampe: Glühbirne (max. 40 W) ersetzen; bleibt sie an, Erdung der Decken-/Wandmuffe prüfen. (PDF-Seite 8)
9. Bei anhaltendem Fehler Netzstecker ziehen und Chamberlain-Vertreter oder Garagentordienst mit Modell MotorLift 1000 kontaktieren. (PDF-Seite 2)

Symptome und Lösungen aus dem Kapitel „HABEN SIE EIN PROBLEM?“ (PDF-Seite 8). Garagentorfedern und -kabel stehen unter hoher Spannung: niemals selbst lösen oder verstellen, sondern Fachpersonal rufen.

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte, jeweils mit zwei Verzweigungen und konkreter Seitenangabe, helfen, die Störung am MotorLift 1000 einzugrenzen.

Schritt 1: Das Tor kehrt beim Schließen sofort zurück

Protector-System aktiv: Blinken die Öffnerlichter 5 Sekunden nach dem Umkehren, Ausrichtung des Protector-Systems (Modell 770EML) korrigieren. (PDF-Seite 8)

Kraft/Laufbegrenzung: Ohne Blinken Kraft- und Laufdistanzeinstellung nachjustieren und die Sicherheitsreversionsprüfung wiederholen. (PDF-Seite 8)

Schritt 2: Der Öffner reagiert nicht auf die Fernbedienung

Stromversorgung: Steckt der Öffner unter Strom? Lampe an der Steckdose prüfen, Sicherung oder Ausschalter kontrollieren. (PDF-Seite 8)

Sender: Batterie einsetzen und anhand der Batterietestlampe prüfen; Reichweite bei Metalltoren/Isolierung kann sinken, Sender anders positionieren. (PDF-Seite 8)

Schritt 3: Das Tor lässt sich von Hand schwer bewegen oder klemmt

Feder defekt: Eine gebrochene Garagentorfeder erfordert einen qualifizierten Garagentordienst. (PDF-Seite 8)

Umgebung: Eis oder Schnee am Garagenboden entfernen, wo das schließende Tor auftrifft. (PDF-Seite 8)

Schritt 4: Das Öffnerlicht funktioniert nicht richtig

Lampe aus: Glühbirne ersetzen (max. 40 W), nur serienmäßige Glühbirnen verwenden. (PDF-Seite 8)

Lampe bleibt an: Kann an defektiver Erdung der elektrischen Muffe an Decke oder Wand liegen; Antrieb ist unbedingt zu erden. (PDF-Seite 8)

Schritt 5: Der Öffner knarrt oder braucht max. Kraftaufwand

Tor nicht im Gleichgewicht: Handentriegelungsseil ziehen, Tor von Hand öffnen/schließen; bleibt es nicht stehen, Garagentordienst rufen. (PDF-Seite 8)

Kettenspannung: Laufschlitten abkuppeln und Kettenspannung halbjährlich prüfen. (PDF-Seite 8)

Wenn keine dieser Maßnahmen hilft: Netzstecker ziehen und den Chamberlain-Vertreter oder einen Garagentordienst kontaktieren; dabei Modell „MotorLift 1000“ und die vorhandenen Anschlussklemmen (Rot-1, Weiß-2) angeben. (PDF-Seite 2, 9)

Das Kapitel „HABEN SIE EIN PROBLEM?“ der Anleitung nennt zehn geprüfte Lösungen. Die Datei enthält einen echten Direktlink zur PDF-Datei (PDF-Seite 8).

Sicherheitshinweise

Die folgenden Punkte fassen das Kapitel Sicherheitsregeln zusammen und ersetzen nicht den vollständigen Text der Anleitung. (PDF-Seite 2)

Notfall und Netzanschluss

• Vor Reparaturen oder dem Abnehmen von Abdeckungen den elektrischen Strom zum Garagentoröffner abstellen. (PDF-Seite 2)
• Das mitgelieferte Netzkabel darf bei Versagen nur durch ein gleichartiges Kabel vom örtlichen Chamberlain-Vertreter und von einem Fachmann ersetzt werden. (PDF-Seite 2)
• Der Antrieb ist zur Vermeidung von Stromschlaggefahr unbedingt zu erden. (PDF-Seite 8)

Betrieb und Torsicherheit

• Die an der schließenden Torkante gemessene Kraft darf 150 N nicht überschreiten; darüber ist das Protector-System zwingend. (PDF-Seite 2)
• Den Öffner nur betätigen, wenn das Tor voll sichtbar ist, sich dort keine Personen aufhalten und der Öffner richtig eingestellt ist. (PDF-Seite 2)
• Alle vorhandenen Garagentorschlösser vor dem Einbau entsperren oder entfernen, um Beschädigungen zu vermeiden. (PDF-Seite 2)

Kinder, Torschlösser und Handentriegelung

• Wandtaster und weitere Drucktasten für Kinder außer Reichweite an einer Stelle anbringen, von der aus das Tor gut sichtbar ist. (PDF-Seite 2)
• Die Handentriegelung nur zum Außerfunktion setzen des Laufschlittens nutzen, möglichst bei geschlossenem Tor; den roten Griff nicht zum Auf-/Zuziehen des Tores verwenden. (PDF-Seite 2)
• Das Warnschild mit den Vorsichtsmaßregeln neben den Wandtaster anbringen. (PDF-Seite 2)

Defekt, Ersatzteile und Entsorgung

• Garagentorfedern, Kabel, Rollenzüge und Halterungen stehen unter hoher Spannung: niemals selbst lösen, versetzen oder verstellen, sondern Garagentordienst bestellen. (PDF-Seite 2)
• Garagentore, die steckenbleiben oder verklemmen, sind unverzüglich zu reparieren. (PDF-Seite 2)
• Bei keiner Nebeneingangstür ist die Externe Notentriegelung Modell 1702EML zu empfehlen. (PDF-Seite 2)

Hinweis: Diese Hinweise geben die Sicherheitsregeln gekürzt wieder und ersetzen nicht den vollständigen Text der Anleitung. (PDF-Seite 2)

Passende Ersatzteile und Zubehör

Chamberlain bietet zum MotorLift 1000 zahlreiche originale Zubehörteile, die den Bedienkomfort und die Sicherheit ergänzen. Alle Nummern entsprechen der Zubehörliste der Anleitung. (PDF-Seite 9)

Übersicht der Bauteile und Zubehörteile
