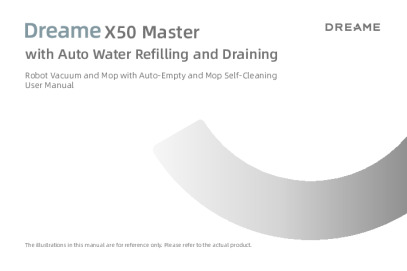

Dreame X50 Master Bedienungsanleitung

Der Dreame X50 Master ist ein Saug- und Wischroboter mit Absaugstation, die den Staubbehälter selbst leert, die Wischmopps wäscht und trocknet und den Roboter über einen Wasseranschluss automatisch mit Frischwasser versorgt. Diese Seite fasst die deutsche Fassung der Bedienungsanleitung zusammen: Aufstellung und Schrankinstallation, Wasseranschluss, Bedienung über Tasten und Dreamehome App, Wartung, Fehleralarm und die technischen Daten. Die ausgewertete Datei ist eine mehrsprachige Ausgabe mit 208 Seiten; die deutschen Kapitel liegen auf den gedruckten Seiten 42 bis 83 (im PDF auf den Seiten 44 bis 85). Jede Aussage dieser Seite ist mit der gedruckten Seite der Anleitung belegt.

Technische Daten

Quelle der Werte: Kapitel „Spezifikationen“ auf Seite 81, „Installationsanweisungen“ auf den Seiten 58 bis 61 und „Nutzungsbeschränkungen“ auf den Seiten 42 bis 44. Die Leistungsangaben der Basisstation gelten für die genannten Betriebsarten; das Dokument weist darauf hin, dass die Nennleistung bei der Heißwasserreinigung über einen definierten Zeitraum bei 25 °C Wassertemperatur bestimmt wird.

Hinweis zur Seitenzählung: Die Datei verwendet durchgehend eine fortlaufende gedruckte Zählung für alle Sprachfassungen. Die deutschen Kapitel beginnen bei gedruckter Seite 42 und enden bei gedruckter Seite 83. Im PDF liegen sie auf den Seiten 44 bis 85, das heißt: gedruckte Seite n entspricht der PDF-Seite n plus 2. Die PDF-Datei selbst umfasst 208 Seiten; das Inhaltsverzeichnis auf PDF-Seite 2 nennt die Startseiten aller Sprachfassungen. Alle Seitenangaben auf dieser Seite folgen der gedruckten Zählung.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Ist die Bedienungsanleitung wirklich deutsch?

Die Datei ist eine mehrsprachige Gesamtausgabe, kein reines deutsches Handbuch. Die deutschen Kapitel liegen auf den gedruckten Seiten 42 bis 83 und sind auf jeder Seite mit der Sprachkennzeichnung „DE“ versehen; danach folgen weitere Sprachen (Seite 2).

Warum trägt der Roboter im Dokument eine andere Modellnummer als im Shop?

Im Dokument selbst heißen Roboter und Basisstation RLX86CE-1 und RBXE0307-1; der Dateititel nennt „R9434H-X50 Master“, die Bezugsseite „Dreame X50 Master“ (Seite 81). Verbindlich ist immer die Bezeichnung am Geräteschild.

Darf ich ein anderes Netzteil oder eine andere Basisstation verwenden?

Nein. Das Gerät darf nur mit dem mitgelieferten Netzteil betrieben werden, und der Roboter lässt sich ausschließlich mit der Basisstation RBXE0307-1 verwenden (Seite 42, 45).

Wie lange dauert das Aufladen?

Bei niedrigem Akkuladestand etwa 4,5 Stunden bis zur vollständigen Ladung. Außerhalb des angegebenen Temperaturbereichs verlängert das Gerät die Ladezeit automatisch, um den Akku zu schonen (Seite 80, 81).

Wo stelle ich die Basisstation auf?

In der Nähe der Wasserquelle und des Bodenablaufs, mit mindestens 60 cm freier Fläche vor der Vorderseite, geschützt vor direkter Sonneneinstrahlung und Wasserkontakt. Der empfohlene Abstand zur Steckdose beträgt 1,5 m (Seite 56, 58, 60).

Welcher Wasserdruck ist zulässig?

Zwischen 0,14 und 0,8 MPa. Den Druck vor der Installation mit einem Wasserdruckmessgerät prüfen. Passt das 3-Wege-Umlenkventil nicht, ist ein passender Adapter separat zu beschaffen (Seite 60, 61, 81).

Wie verbinde ich den Roboter mit der App?

Die Dreamehome App herunterladen, die Roboterabdeckung entfernen und den QR-Code auf dem Roboter scannen. Die App unterstützt ausschließlich 2,4-GHz-WLAN. Die WLAN-Anzeige blinkt langsam, während die Verbindung hergestellt wird, blinkt schnell beim Verbinden und leuchtet dauerhaft, sobald die Verbindung steht (Seite 57).

Wie starte ich die Reinigung?

Die Taste am Roboter drücken oder den Start in der App auslösen. Der Roboter plant dann die optimale Route auf Grundlage der erstellten Karte. Empfohlen wird der Start von der Basisstation aus, damit die Rückkehr zuverlässig klappt (Seite 69).

Was passiert, wenn der Akku während der Reinigung leer wird?

Der Roboter kehrt automatisch zur Basisstation zurück, lädt auf und setzt die noch nicht abgeschlossenen Reinigungsaufgaben danach fort. Diese Funktion muss in der App aktiviert sein (Seite 68).

Wie oft muss ich welche Teile warten?

Hauptbürsten einmal alle zwei Wochen und Austausch alle 6 bis 12 Monate, Staubbehälterfilter alle 3 bis 6 Monate, Seitenbürste und Waschplattenfilter alle 1 bis 2 Monate, Signalbereich, Ladekontakte, Entlüftungsöffnungen, Gleitrad, Omnidirektionales Rad und alle Sensoren einmal im Monat, Staubbeutel alle 2 bis 4 Monate, Wischpads alle 1 bis 3 Monate (Seite 70).

Wie reinige ich Staubbehälter und Filter?

Roboterabdeckung entfernen, Staubbehälter-Clip drücken, Filter entnehmen und den Behälter leeren; den Filter leicht ausklopfen, Behälter und Filter mit Wasser abspülen und vor dem Einbau vollständig trocknen lassen. Filter niemals mit einer Bürste, einem Finger oder scharfen Gegenständen reinigen (Seite 75).

Wie setze ich den Roboter neu zurück?

Reagiert der Roboter nicht mehr, die Taste zehn Sekunden lang gedrückt halten, um ihn zwangsweise auszuschalten, danach drei Sekunden lang gedrückt halten, um ihn wieder einzuschalten. Für die Werkseinstellungen die Reset-Taste drei Sekunden lang drücken (Seite 50, 68).

Was ist der Nicht-Stören-Modus?

Der Nicht-Stören-Modus (DND) ist ab Werk deaktiviert. Er ist standardmäßig auf 22:00 bis 8:00 Uhr eingestellt und lässt sich in der App aktivieren oder zeitlich ändern. Geplante Reinigungsaufgaben laufen währenddessen wie gewohnt weiter (Seite 68).

Warum ist der Wischmopp schon nass, bevor er wischt?

Der Mopp wird vor dem Wischen gereinigt und befeuchtet; das Dokument bittet ausdrücklich um Geduld. Basisstation, Waschplatte und Waschplattenfilter dürfen während des Betriebs nicht bewegt werden (Seite 69).

Wie entleere ich das Restwasser vor einem Umzug?

Zuerst die Wasserentleerungsfunktion in der App aktivieren, damit das Restwasser aus Roboter und Basisstation abläuft. Danach Reinigungsmittelfach herausnehmen, Stecker ziehen, Hauptwasserhahn schließen und erst dann die Verbindungsklammer lösen (Seite 78).

Fehlercodetabelle

Der X50 Master meldet keine numerischen Fehlercodes. Das Dokument behandelt Störungen im Kapitel „Fehleralarm“ auf den Seiten 79 und 80 als Klartextmeldungen und beschreibt daneben Statusanzeigen: an der Basisstation leuchtet die Anzeige weiß, wenn die Stromversorgung angeschlossen ist, orange bei einem Fehler und dauerhaft blau, wenn die UV-Licht-Funktion arbeitet (Seite 52). Am Roboter zeigt die kreisförmige Statusanzeige dauerhaft Blau für eine abgeschlossene Reinigung, dauerhaft Grün für Laden und blinkendes Orange für einen Fehler (Seite 49). Die Codes F01 bis F14 sind deshalb die Diagnose-Systematik dieser Seite und stehen nicht am Gerät.

Die Codes F01 bis F14 sind keine Herstellernummern, sondern die Diagnose-Systematik dieser Seite; das Dokument selbst verwendet keine numerischen Fehlercodes. Seitenangaben folgen der gedruckten Zählung; Grundlage sind die Kapitel „Fehleralarm“ auf den Seiten 79 und 80, „Produktübersicht“ auf den Seiten 49 bis 53 und „Benutzung“ auf den Seiten 68 und 69.

Fehlerbaum

Vier Hauptpfade grenzen die Störung am X50 Master ein: Stromversorgung und Akku, Reinigung und Navigation, Wasser und Basisstation sowie App und Verbindung. Der Baum zeigt, welches Kapitel der Anleitung weiterhilft.

Ablauf der Störungssuche

1. Zuerst die Stromversorgung klären: Sitzt der Stecker der Basisstation fest, und leuchtet die Status-Anzeige weiß (Seite 52, 79)?
2. Dann den Akku prüfen: Ladestand, Temperaturen außerhalb von 0 °C bis 40 °C und verschmutzte Ladekontakte sind die drei dokumentierten Ursachen für Lade- und Einschaltprobleme (Seite 79, 80).
3. Bei Störungen während der Fahrt den Boden vorbereiten: Kabel, Tücher, Spielzeug sowie harte und scharfe Gegenstände aufräumen und nasse Stellen trocknen (Seite 56, 80).
4. Sensoren und Bürsten kontrollieren: Stoßfängerfenster, 3D-Doppellinien-Lasersensoren, Klippen- und Teppichsensoren abwischen und verhedderte Fremdkörper aus den Bürsten entfernen (Seite 75, 76, 80).
5. Wasserweg prüfen: Hauptwasserventil geöffnet, Druck zwischen 0,14 und 0,8 MPa, Schmutzwasserleitung höchstens 80 cm hoch verlegt (Seite 60, 61).
6. Basisstation freistellen: mindestens 60 cm vor der Vorderseite, kein Hindernis im Signalisierungsbereich, Standort nicht während des Betriebs verschieben (Seite 56, 58, 69).
7. Verbindung prüfen: 2,4-GHz-WLAN, Zustand der WLAN-Anzeige, Einrichtung in der Dreamehome App bei Bedarf neu starten (Seite 57, 79).
8. Grenze der Selbsthilfe: Bei weiterhin bestehenden Problemen den Kundendienst unter der im Dokument genannten Adresse kontaktieren; das Gerät nicht selbst zerlegen oder reparieren (Seite 45, 80).

Quelle: Kapitel „Fehleralarm“ auf den Seiten 79 und 80, „Regelmäßige Wartung“ auf den Seiten 70 bis 76, „Vorsichtsmaßnahmen bei der Installation“ auf Seite 60 und „Verbinden mit der Dreamehome App“ auf Seite 57.

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte, jeweils eine Frage mit zwei Zweigen. Jede Lösung verweist auf die gedruckte Seite der Anleitung.

Schritt 1: Der Roboter lässt sich nicht einschalten oder lädt nicht?

Akku schwach: Den Roboter an der Ladestation auf die Kontakte setzen und erneut versuchen; eine vollständige Ladung dauert bei niedrigem Ladestand etwa 4,5 Stunden (Seite 79, 80).

Kontaktproblem: Beide Enden des Netzkabels prüfen, die Ladekontakte an Roboter und Basisstation mit einem trockenen Tuch abwischen und Fremdkörper am Anschluss entfernen (Seite 75, 76, 79).

Schritt 2: Der Roboter findet die Basisstation nicht oder bleibt stecken?

Rückweg versperrt: Mindestens 60 cm vor der Basisstation freihalten, den Signalisierungsbereich von Staub und Schmutz befreien und die Basisstation während des Betriebs nicht bewegen (Seite 56, 69, 79).

Rutschiger Boden: Nasse Stellen vor dem Einsatz trocknen; auf nassen Flächen rutscht das Hauptrad durch. Falls das nicht hilft, die Basisstation an einem anderen Ort aufstellen (Seite 56, 80).

Schritt 3: Der Roboter navigiert unruhig oder fährt Hindernisse an?

Boden nicht vorbereitet: Kabel, Tücher, Spielzeug sowie harte und scharfe Gegenstände vom Fußboden aufnehmen; vor Treppenkanten eine physische Barriere montieren (Seite 56).

Sensoren verschmutzt: Stoßfängerfenster, 3D-Doppellinien-Lasersensoren, Randsensoren, Klippensensoren und Teppichsensor mit einem weichen, trockenen Tuch abwischen (Seite 76, 80).

Schritt 4: Das Waschergebnis oder der Wasserstand stimmt nicht?

Waschplattenfilter verstopft: Waschplattenbasis herausnehmen, Waschplattenfilter auf Verstopfung prüfen und reinigen; ebenso den Abwasserablauf kontrollieren (Seite 80).

Falsche Reinigungsflüssigkeit: Ausschließlich die offiziell zugelassene Reinigungslösung verwenden und keine anderen Flüssigkeiten nachfüllen (Seite 55, 80).

Schritt 5: Die Basisstation leert den Staubbehälter nicht?

Staubbeutel voll: Prüfen, ob der Staubbeutel im Staubbehälter voll ist, und ihn bei Bedarf austauschen; der Wechsel ist etwa alle 2 bis 4 Monate vorgesehen (Seite 70, 80).

Entlüftungsöffnungen verstopft: Die automatisch entleerten Entlüftungsöffnungen an Roboter, Basisstation und Staubbehälter auf Verstopfung prüfen und die Verstopfung beseitigen (Seite 80).

Wenn keine dieser Maßnahmen hilft: Den Roboter von der Basisstation nehmen, die Taste zehn Sekunden lang gedrückt halten und ihn neu starten (Seite 68). Bleibt das Problem bestehen, wenden Sie sich an die im Dokument genannte Adresse des Kundendienstes (Seite 80). Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst und verwenden Sie keine Akkus oder Basisstationen von externen Anbietern (Seite 45).

Die vollständige deutsche Anleitung mit allen Abbildungen, der Produktübersicht, den Installationszeichnungen und der Wartungstabelle rufen Sie über diesen Direktlink zur PDF-Datei auf. Das Störungskapitel „Fehleralarm“ liegt in der gedruckten Zählung auf den Seiten 79 und 80.

Sicherheitshinweise

Die folgenden Hinweise fassen die Kapitel „Nutzungsbeschränkungen“ auf den Seiten 42 bis 44 und „Akkus und Aufladen“ auf den Seiten 45 und 46 zusammen. Sie ersetzen nicht den vollständigen Text der Anleitung.

Notfall und Netzanschluss

• Das Gerät darf nur mit dem mitgelieferten Netzteil betrieben werden; der Roboter läuft ausschließlich mit der Basisstation RBXE0307-1 (Seite 42, 45).
• Vor Reinigung oder Wartung den Stecker aus der Steckdose ziehen; den Netzstecker nach der Installation leicht erreichbar halten (Seite 42, 44).
• Die Basisstation nicht an eine Heißwasserquelle anschließen und nicht in der Nähe einer Wärmequelle aufstellen (Seite 45, 60).
• Die Ladekontakte der Basisstation niemals mit feuchten Tüchern oder nassen Händen reinigen (Seite 45).
• Bei Beschädigung oder Defekt des Netzkabels die Verwendung sofort einstellen und den Kundendienst kontaktieren (Seite 46).
• Den Roboter oder die Basisstation nicht mit einem feuchten Tuch abwischen und nicht mit Flüssigkeiten ausspülen; abwaschbare Teile vor dem Einbau vollständig trocknen lassen (Seite 44).

Betrieb und Reinigung

• Das Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet; nicht im Freien, auf anderen Oberflächen als Bodenbelägen und nicht in gewerblicher oder industrieller Umgebung verwenden (Seite 42).
• Nicht in Badezimmern oder in der Nähe von Schwimmbecken installieren, aufladen oder verwenden (Seite 42).
• Keine brennenden Gegenstände, entflammbaren oder brennbaren Flüssigkeiten, ätzenden Gase, unverdünnten Säuren oder Lösungsmittel aufsaugen (Seite 44).
• Keine harten oder scharfen Gegenstände wie Steine, Glasscherben, Bauschutt oder Nägel aufsaugen; das verkratzt den Boden und kann das Gerät verstopfen (Seite 44, 56).
• In den Frischwasserbehälter nur sauberes Wasser und die offiziell zugelassene Reinigungsflüssigkeit einfüllen, keine anderen Zusätze wie Alkohol oder Desinfektionsmittel (Seite 44).
• Den Roboter in Räumen mit einer Umgebungstemperatur über 0 °C und unter 40 °C verwenden und sicherstellen, dass keine Flüssigkeiten oder klebrigen Substanzen auf dem Boden liegen (Seite 43).
• Bei aktivierter Heißwasserreinigung den Wasserauslass nicht berühren, um Verbrühungen zu vermeiden (Seite 69).

Kinder, Haustiere und Aufstellung

• Das Gerät darf nicht von Kindern unter 8 Jahren oder von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne Aufsicht benutzt werden; Kinder dürfen Reinigung und Wartung nicht unbeaufsichtigt durchführen (Seite 42).
• Das Gerät nicht in einem Zimmer mit schlafenden Säuglingen oder Kindern betreiben und Kinder nicht mit dem Gerät spielen lassen (Seite 42, 44).
• Auf sicheren Abstand zwischen Kindern und Haustieren und dem Roboter achten, solange er in Betrieb ist; verhindern, dass sich Kinder, Haustiere oder Gegenstände auf dem Roboter befinden (Seite 42, 44).
• Die Reinigungsflüssigkeit außerhalb der Reichweite von Kindern aufbewahren (Seite 44).
• Den Roboter nicht in Bereichen einsetzen, die über dem Boden freistehen, wenn keine Schutzbarriere vorhanden ist; an Treppenkanten eine physische Barriere montieren (Seite 43, 56).
• Den Roboter nicht auf den Kopf stellen und LDS-Abdeckung, Roboterabdeckung oder Stoßfänger nicht als Tragegriff verwenden (Seite 43).

Akku, Wasser und Entsorgung

• Der Lasersensor entspricht der Norm IEC 60825-1:2014 für Laserprodukte der Klasse 1; direkten Augenkontakt vermeiden (Seite 46).
• Alte Akkus nicht unsachgemäß entsorgen, sondern einer geeigneten Recyclinganlage zuführen; Akku und Basisstation nicht selbst zerlegen, reparieren oder verändern (Seite 45, 46).
• Den Roboter bei längerer Nichtbenutzung vollständig aufladen, ausschalten und kühl sowie trocken lagern; mindestens einmal alle drei Monate laden, um eine Tiefentladung zu vermeiden (Seite 46, 77).
• Der Transport darf nur mit ausgeschaltetem Gerät und möglichst in der Originalverpackung erfolgen; vorher das Restwasser entleeren (Seite 45, 46, 78).
• Vor dem Verpacken die Ersatzkappen von der Staubbehälterabdeckung abnehmen und die Krümmer auf der Rückseite der Basisstation verschließen, damit nichts ausläuft (Seite 78).
• Elektrische und elektronische Geräte getrennt vom Hausmüll über die offiziellen Sammelstellen entsorgen (Seite 82, 83).

Hinweis: Diese Zusammenfassung gibt die Hinweise gekürzt wieder und ersetzt nicht den vollständigen Text der Anleitung (Seite 42 bis 46).

Passende Ersatzteile und Zubehör

Am X50 Master werden in der Praxis Verbrauchsteile an Roboter und Basisstation getauscht. Die Anleitung nennt diese Teile im Kapitel „Produktübersicht“ auf den Seiten 47 und 48 als Packungsinhalt und listet die Wechselintervalle im Kapitel „Regelmäßige Wartung“ ab Seite 70.

Übersicht der Bauteile und Zubehörteile
