Epson XP-6100 Bedienungsanleitung

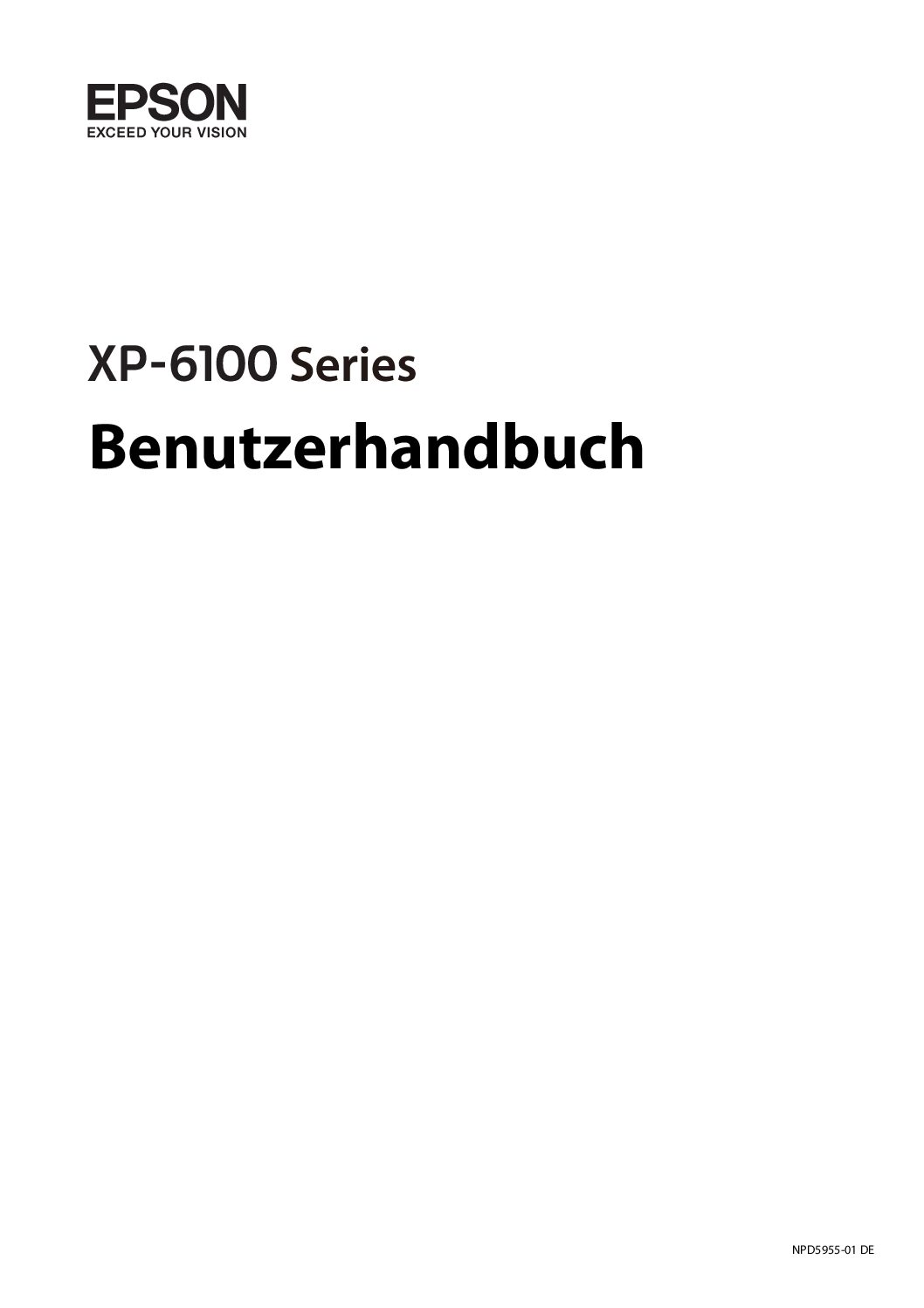

Diese Seite fasst das deutsche Benutzerhandbuch des Multifunktionsdruckers Epson XP-6100 (Expression Premium) zusammen und belegt jede Aussage mit der PDF-Seite der Originaldatei. Das Dokument trägt die Kennung NPD5955-01 DE und stammt von der Seiko Epson Corporation. Behandelt werden die technischen Daten aus dem Anhang, die Tintenpatronencodes für Europa, der Ablauf der Störungssuche, die Sicherheitsanweisungen sowie die auswechselbaren Verbrauchsteile. Wo das Handbuch mehrere Spannungsvarianten nennt, ist die für Europa gültige Spalte angegeben.

Technische Daten

Quelle: Anhang „Technische Daten“, PDF-Seite 250 bis 256, sowie die Tabelle der Tintenpatronencodes auf PDF-Seite 162. Das Handbuch weist darauf hin, dass die Codes je nach Ort variieren können.

Hinweis zur Seitenzählung: Alle Angaben bezeichnen die PDF-Seite der Datei. Die gedruckte Kapitelzählung stimmt damit überein, wie der Abgleich der Anhangsseiten 250 bis 256 zeigt.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Welche Tintenpatronen sind für Europa vorgesehen?

Für Europa nennt das Handbuch die Bezeichnung Kiwi mit den Codes 202 und 202XL, und zwar für Schwarz, Fotoschwarz, Cyan, Magenta und Gelb. „XL“ steht für die große Ausführung. Die Codes können je nach Ort variieren; für die zutreffenden Codes in einer Region verweist Epson auf den Support (PDF-Seite 162).

Warum hat der Drucker eine eigene Patrone für Fotoschwarz?

Der Druckkopf führt getrennte Düsenreihen: 360 Düsen für schwarze Tinte, 180 für fotoschwarze Tinte und 180 je Farbe. Entsprechend sind fünf Patronenplätze vorgesehen (PDF-Seite 250).

Was ist beim Lagern von Tintenpatronen zu beachten?

Zulässig sind −30 bis 40 °C. Die Gefriertemperatur der Tinte liegt bei −16 °C; ist die Tinte gefroren, dauert es bei 25 °C etwa drei Stunden, bis sie aufgetaut und wieder verwendbar ist (PDF-Seite 256).

Wie weit reicht der bedruckbare Bereich?

Bei Einzelblättern mit Rändern nennt das Handbuch 3,0 mm oben und unten sowie 41,0 mm und 37,0 mm für die gegenüberliegenden Bereiche. Beim randlosen Druck gelten 44,0 mm und 40,0 mm. Für CDs und DVDs sind eigene Maße von 18 mm bis 120 mm angegeben (PDF-Seite 250, 251).

Welche Teile kann ich selbst auswechseln?

Das Handbuch führt ein eigenes Kapitel „Auswechseln der Tintenpatronen und anderer Zubehörteile“, das auf PDF-Seite 161 beginnt und auf PDF-Seite 162 mit den Patronencodes fortgesetzt wird. Genannt werden dort auch die Wartungsbox, die nicht zerlegt werden darf (PDF-Seite 15, 161).

Fehlerbaum

Vier Pfade trennen die häufigsten Störungen: der Drucker druckt nicht, die Druckqualität lässt nach, Papier wird nicht richtig transportiert, oder eine Patrone beziehungsweise die Wartungsbox wird bemängelt. Der Baum ordnet jedem Pfad die Prüfschritte zu, die das Handbuch an der jeweiligen Stelle nennt.

Ablauf der Störungssuche

1. Störung eingrenzen: Drucken, Kopieren, Scannen und CD/DVD-Druck getrennt prüfen (PDF-Seite 249).
2. Anzeige am LCD-Display lesen und der Problembeschreibung im Kapitel „Lösen von Problemen“ zuordnen (PDF-Seite 249).
3. Stromversorgung prüfen: nur das mitgelieferte Netzkabel verwenden, Stecker sitzt (PDF-Seite 14).
4. Tintenstand über den EPSON Status Monitor oder die Anzeigen prüfen (PDF-Seite 161).
5. Düsentestmuster drucken und bewerten; bei Abweichungen den Druckkopf reinigen (PDF-Seite 249).
6. Papierweg auf Fremdkörper und Papierreste prüfen, Papierführung anlegen (PDF-Seite 249).
7. Papiergewicht und Papiereigenschaften gegen die Freigabe von 64 bis 90 g/m² prüfen (PDF-Seite 250).
8. Patrone mit einem zulässigen Code einsetzen; für Europa 202 oder 202XL (PDF-Seite 162).
9. Bleibt die Störung bestehen, ist der Epson-Support zuständig (PDF-Seite 263, 264).

Quellen: Kapitel „Lösen von Problemen“, PDF-Seite 249, sowie das Kapitel zum Auswechseln der Verbrauchsteile, PDF-Seite 161 und 162. Sonderfall: Selbst wenn die Papierdicke im freigegebenen Bereich liegt, kann das Papier je nach Eigenschaften und Qualität nicht eingezogen werden (PDF-Seite 250).

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Fragen führen von der groben Eingrenzung bis zur konkreten Maßnahme; jeder Zweig nennt die Seite, auf der das Handbuch den Schritt beschreibt.

Schritt 1: Reagiert der Drucker auf Bedienvorgänge?

Nein: Prüfen, ob das mitgelieferte Netzkabel verwendet wird und fest sitzt; ein fremdes Kabel kann zu Brand oder elektrischem Schlag führen (PDF-Seite 14).

Ja, aber es wird nichts gedruckt: Das Kapitel „Lösen von Problemen“ auf PDF-Seite 249 führt die Prüfschritte für Druckaufträge, Verbindung und Auftragsstatus auf.

Schritt 2: Ist das Druckbild blass oder streifig?

Ja: Düsentestmuster drucken und bewerten, danach die Reinigung des Druckkopfs über das Wartungsverfahren anstoßen (PDF-Seite 249).

Nur bei einer Farbe: Die betroffene Patrone prüfen; der Druckkopf führt getrennte Düsenreihen für Schwarz, Fotoschwarz und je Farbe (PDF-Seite 250).

Schritt 3: Wird das Papier richtig transportiert?

Papierstau: Papierweg auf Reste prüfen und das Papier nach dem beschriebenen Verfahren entfernen (PDF-Seite 249).

Mehrere Blätter oder schiefer Einzug: Papiergewicht von 64 bis 90 g/m² beachten und die Papierführung anlegen; auch freigegebenes Papier kann je nach Beschaffenheit Probleme machen (PDF-Seite 250).

Schritt 4: Meldet der Drucker eine Patrone oder die Wartungsbox?

Patrone: Eine Original-Epson-Patrone mit dem zutreffenden Code einsetzen; für Europa sind das 202 oder 202XL (PDF-Seite 162).

Wartungsbox: Sie gehört zu den auswechselbaren Zubehörteilen, darf aber nicht zerlegt werden (PDF-Seite 15, 161).

Schritt 5: Ist Tinte ausgetreten oder gefroren?

Tinte an den Händen: Gründlich mit Wasser und Seife reinigen; bei Tinte in den Augen sofort mit reichlich Wasser spülen und bei Beschwerden einen Arzt aufsuchen (PDF-Seite 14).

Patrone gefroren: Die Gefriertemperatur liegt bei −16 °C; bei 25 °C dauert das Auftauen etwa drei Stunden, danach ist die Patrone wieder verwendbar (PDF-Seite 256).

Wenn keine dieser Maßnahmen hilft: Der Drucker ist vom Netz zu trennen und qualifiziertes Servicepersonal zu verständigen; das Handbuch nennt dafür beschädigte Kabel, eingedrungene Flüssigkeit und auffällige Leistungsabweichungen als Auslöser (PDF-Seite 14). Für die Rückfrage verweist Epson auf den Support (PDF-Seite 263, 264).

Das Kapitel zur Fehlerbehebung liegt auf PDF-Seite 249. Direktlink zur PDF-Datei (Epson XP-6100, 264 Seiten).

Sicherheitshinweise

Die Hinweise fassen das Kapitel „Wichtige Anweisungen“ zusammen, das auf PDF-Seite 14 mit den Sicherheitsanweisungen beginnt und auf PDF-Seite 15 mit dem Umgang mit Tinte und Wartungsbox fortgesetzt wird.

Notfall und Netzanschluss

• Nur das mitgelieferte Netzkabel verwenden; fremde Kabel können zu Bränden oder elektrischen Schlägen führen (PDF-Seite 14).
• Bei beschädigtem Netzkabel oder Stecker, eingedrungener Flüssigkeit oder beschädigtem Gehäuse ist das Gerät vom Netz zu trennen und qualifiziertes Servicepersonal zu verständigen (PDF-Seite 14).
• Der Drucker ist in der Nähe einer Steckdose aufzustellen, damit der Stecker jederzeit herausgezogen werden kann (PDF-Seite 14).

Betrieb und Umgang mit Tinte

• Zwischen Drucker und Herzschrittmachern ist ein Mindestabstand von 22 cm einzuhalten (PDF-Seite 14).
• Bei beschädigtem LCD-Display ist der Händler zu kontaktieren; gelangt Flüssigkristalllösung an die Hände, gründlich mit Seife und Wasser waschen (PDF-Seite 14).
• Weder Tintenpatrone noch Wartungsbox zerlegen, sonst kann Tinte in die Augen oder auf die Haut gelangen (PDF-Seite 15).
• Tintenpatronen und Wartungsbox außerhalb der Reichweite von Kindern aufbewahren (PDF-Seite 15).

Aufstellung und Umgebung

• Kein Betrieb im Freien, in der Nähe von Schmutz, Wasser, Wärmequellen oder an Orten mit Erschütterungen (PDF-Seite 14).
• Zulässig sind 10 bis 35 °C bei 20 bis 80 % relativer Luftfeuchtigkeit ohne Kondensierung (PDF-Seite 256).
• Die Lagerung des Druckers ist für −20 bis 40 °C freigegeben, ein Monat bei 40 °C eingeschlossen (PDF-Seite 256).

Defekt, Ersatzteile und Normen

• Netzkabel, Stecker, Druckereinheit, Scannereinheit und Zubehör dürfen nicht zerlegt oder verändert werden, sofern die Handbücher es nicht ausdrücklich erlauben (PDF-Seite 14).
• Zum Auswechseln von Tintenpatronen und weiterer Zubehörteile hält das Handbuch ein eigenes Kapitel bereit (PDF-Seite 161).
• Das Kapitel „Normen und Zertifizierungen“ nennt die Funk- und Sicherheitsstandards des Geräts (PDF-Seite 257).

Hinweis: Diese Zusammenstellung gibt die Hinweise gekürzt wieder und ersetzt nicht den vollständigen Text auf PDF-Seite 14 und 15.

Passende Ersatzteile und Zubehör

Auswechselbar sind die fünf Tintenpatronen sowie die Wartungsbox. Für den Fotodruck hält der Drucker einen eigenen Träger für CDs und DVDs bereit; dessen Maße sind in den technischen Daten angegeben.

Übersicht der Bauteile und Zubehörteile

Herleitung: Die Patronencodes stammen aus der Tabelle für Europa auf PDF-Seite 162, der Hinweis zur Wartungsbox aus den Sicherheitsanweisungen auf PDF-Seite 15, die Maße des CD/DVD-Bereichs aus den technischen Daten auf PDF-Seite 251. Bitte vor dem Kauf die Typenbezeichnung am Gerät mit dem Dokumenttitel abgleichen.
