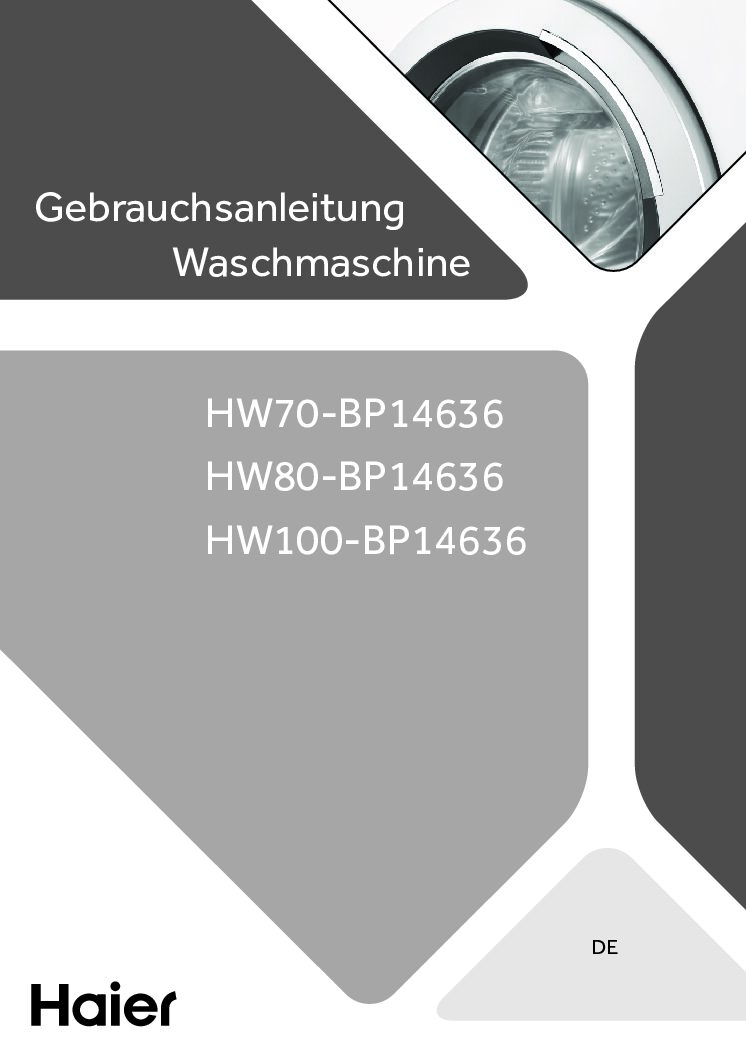

Haier HW80-BP14636 Bedienungsanleitung

Diese Seite beschreibt die Bedienungsanleitung der Waschmaschine HW80-BP14636 von Haier und ordnet ihre Kapitel zu Sicherheit, Bedienung, Programmen, Pflege und Fehlerbehebung nach Symptomen. Die vorliegende Datei ist die Serien-Bedienungsanleitung für die Modelle HW70-, HW80- und HW100-BP14636; das Modell HW80-BP14636 ist darin enthalten und auf Seite 7 am Gerät beschriftet. Jede Aussage auf dieser Seite trägt die Seitenzahl der Anleitung, auf der sie steht, damit Sie sie im Original nachlesen können. Die Bezugsseite nennt 32 Seiten; das hier verifizierte PDF umfasst ebenfalls 32 Seiten, sodass im Artikel die im Dokument gedruckte Zählung maßgeblich ist.

Technische Daten

Quelle der Werte sind das Produktdatenblatt (Seite 29) und die ergänzenden Daten (Seite 30) sowie die Verbrauchswerte (Seite 12). Die genannten Verbrauchsangaben sind Richtwerte und können je nach örtlichen Gegebenheiten abweichen; das Gerät ist mit einer Beladungserkennung ausgestattet, die bei geringer Füllmenge Wasser, Energie und Waschzeit automatisch reduziert (Seite 12).

Hinweis zur Seitenzählung: In dieser Datei stimmt die gedruckte Seitenzahl mit der PDF-Seite überein; der Kondensat-Check des Extrakts fand keine Seite, auf der mehr als eine gedruckte Seite steht. Das Inhaltsverzeichnis auf Seite 3 verweist auf dieselbe Zählung, und die Kapitel 1 bis 12 liegen auf den PDF-Seiten 4 bis 31. Wer die Datei in einem Betrachter durchblättert, findet die hier zitierten Angaben unter derselben Nummer.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Für welches Modell und welche Nennkapazität gilt diese Anleitung?

Sie gilt für die Waschmaschine HW80-BP14636 mit einer Nennkapazität von 8,0 kg Baumwolle und der Energieeffizienzklasse A+++ (Seiten 1, 7, 29). Die Datei ist die Serien-Bedienungsanleitung für HW70-, HW80- und HW100-BP14636; das Modell HW80-BP14636 ist auf Seite 7 am Gerät beschriftet, die Typenbezeichnung steht auf dem Typenschild an der Geräterückseite (Seite 7). Vor dem Einsatz sollten Sie die Angaben mit dem Typenschild abgleichen, auf dem auch die elektrischen Anschlussdaten stehen (Seite 6).

Wie bereitet man die Wäsche vor und welche Maximalbeladung gilt je Programm?

Sortieren Sie die Wäsche nach Stoffart und Verschmutzungsgrad, achten Sie auf die Pflegekennzeichen, waschen Sie Weißes und Farbiges getrennt und schließen Sie Reiß- und Klettverschlüsse (Seite 13). Empfindliche Stücke und kleine Wäschestücke wie Socken gehören in ein Wäschenetz (Seite 13). Laden Sie die Trommel nicht über: Es sollte eine Handbreit Abstand zwischen Beladung und Trommeloberkante frei bleiben (Seite 14). Die Maximalbeladung je Programm reicht von 1,0 kg bei Wolle und Express 15 min bis 8,0 kg bei Baumwolle und Schleudern (Seite 11).

Wie wählt man ein Programm und wie funktioniert die Kindersicherung?

Zum Einschalten die Taste Ein/Aus kurz drücken, durch Drehen des Programmwählers eines von 16 Programmen wählen und mit Start/Pause starten (Seiten 8, 16, 17). Vor dem Start aktivieren die Funktionstasten zusätzliche Optionen wie Temperatur, Schleudern, Intensiv, Extra Spülen, Kurz und Zeitvorwahl (Seiten 9, 10). Die Kindersicherung sperrt die Bedienblende, wenn man nach dem Programmstart gleichzeitig die Tasten Temp. und Intensiv etwa 3 Sekunden drückt; im Display erscheint dann cLo1- (Seiten 10, 17).

Welche Waschmittel darf man verwenden und wie füllt man sie ein?

Die Waschmittelschublade hat drei Kammern: Kammer 1 dient nur dem Wassereinlauf, Kammer 2 nimmt das Waschmittel für alle Programme auf, Kammer 3 Weichspüler, Pflegemittel und Duftstoffe (Seite 9). Verwenden Sie ausschließlich für die Maschinenwäsche geeignete Mittel, für Synthetik und Wolle die jeweiligen Spezialwaschmittel, und niemals Lösungsmittel (Seite 15). Dosieren Sie nach den Angaben des Herstellers, füllen Sie das Mittel erst direkt vor dem Waschgang ein und ziehen Sie bei flüssigem Waschmittel die Zeitvorwahl nicht auf (Seiten 9, 15, 16).

Was bedeuten die Display-Codes und was steht in der Störungstabelle?

Das Display zeigt reine Hinweiscodes wie 1:25 (Restlaufzeit), 6:30 (Endzeit), P–1/2/3 (zusätzliche Spülgänge), End, cLo1- (Kindersicherung), LocI- (Tür verriegelt), bEEP OFF/ON (Signalton) und SPEEd uP (Funktion Kurz); diese benötigen keine Maßnahme (Seite 22). Echte Fehlercodes sind E1, E2, E4, E8, F3, F4, F7, FA, FC1/FC2 und UNB; bei UNB verteilen Sie die Wäsche, alle anderen nennt die Anleitung dem Kundendienst (Seiten 22, 23). Die Störungstabelle zu den Symptomen startet nicht, kein Wasser, pumpt nicht ab und starkes Schleudern steht auf den Seiten 23 und 24.

Fehlerbaum

Die Störungstabelle der Anleitung lässt sich in vier Hauptpfade gliedern: ein Programm, das nicht startet, kein Wasser, das in die Maschine läuft, Wasser, das nicht abgepumpt wird, sowie starkes Schleudern mit Vibrationen. Der folgende Baum ordnet diese Pfade nach dem ersten sichtbaren Anzeichen und führt jeweils zu der Maßnahme, die das Dokument selbst nennt (Seiten 22 bis 24).

Ablauf der Störungssuche

1. Grenzen Sie das Anzeichen ein: startet nicht, läuft kein Wasser ein, pumpt nicht ab, schleudert stark, oder ein Fehlercode steht im Display (Seiten 22 bis 24)?
2. Bei „startet nicht“ prüfen Sie zuerst die Tür, dann die Einschaltung und die Kindersicherung sowie die Stromversorgung (Seite 23).
3. Bei „kein Wasser“ öffnen Sie den Wasserhahn, prüfen den Zulaufschlauch auf Knickstellen, reinigen das Sieb im Wasserzulauf und achten auf einen Wasserdruck über 0,03 MPa (Seite 23).
4. Bei „pumpt nicht ab“ prüfen Sie den Ablaufschlauch, reinigen die Fremdkörperfalle und stellen sicher, dass der Schlauch nicht höher als 1 m über dem Boden hängt (Seite 23).
5. Bei „starkes Schleudern“ entfernen Sie alle Transportsicherungen, stellen die Maschine waagerecht auf festem Grund auf und verteilen die Wäsche gleichmäßig (Seiten 23, 26).
6. Bei den Fehlercodes E1, E2, E4, E8, F3, F4, F7, FA, FC1 und FC2 rufen Sie den Kundendienst; bei UNB (Unwucht) verteilen Sie die Wäsche neu (Seiten 22, 23).
7. Vor jeder Wartung schalten Sie das Gerät aus und ziehen den Netzstecker; Reparaturen an Elektrogeräten dürfen nur Fachkräfte ausführen (Seite 22).
8. Hilft die Maßnahme nicht, löschen Sie das Programm und starten neu; bleibt der Fehler, wenden Sie sich an den Kundendienst über www.haier.com (Seiten 24, 31).
9. Nach einem Stromausfall bleiben die Einstellungen gespeichert und der Waschgang läuft weiter; die Tür ist mechanisch verriegelt, der Wasserstand darf nicht sichtbar sein (Seite 24).

Quelle der Schritte ist Kapitel 9 Fehlerbehebung (Seiten 22 bis 24) sowie Kapitel 12 Kundendienst (Seite 31). Arbeiten am Stromkabel und an der Elektronik sind laut Anleitung einer Fachkraft vorbehalten; ein beschädigtes Netzkabel darf nur durch den Kundendienst ersetzt werden (Seiten 5, 6, 22).

Symptom-Assistent: Schritt für Schritt zur Lösung

Die folgenden fünf Schritte arbeiten vom häufigsten Anzeichen zum selteneren. Jeder Schritt nennt die Maßnahme mit der Seite, auf der die Anleitung sie beschreibt.

Schritt 1: Lässt sich das gewählte Programm nicht starten?

Tür nicht richtig geschlossen: Die Tür am Griff schließen, bis die Verriegelung hörbar einrastet (Seite 23).

Gerät aus oder keine Spannung: Gerät einschalten und die Stromversorgung prüfen (Seite 23).

Kindersicherung aktiv: Nach dem Start Temp. und Intensiv etwa 3 Sekunden gleichzeitig drücken, bis cLo1- im Display erlischt (Seiten 10, 23).

Schritt 2: Läuft kein Wasser in die Maschine?

Wasserhahn geschlossen: Den Wasserhahn am Anschluss aufdrehen (Seite 23).

Zulaufschlauch geknickt: Den Schlauchverlauf prüfen und begradigen (Seite 23).

Sieb im Zulauf verstopft: Das Sieb am Wasserzulauf reinigen (Seiten 23, 27).

Schritt 3: Pumpt die Maschine nicht ab?

Ablaufschlauch blockiert: Den Ablaufschlauch prüfen und frei machen (Seite 23).

Fremdkörperfalle verstopft: Die Fremdkörperfalle öffnen, reinigen und wieder festschrauben (Seite 23).

Schlauch zu hoch montiert: Den Ablaufschlauch korrekt installieren, höchstens 1 m über dem Boden (Seite 23).

Schritt 4: Schleudert die Maschine stark oder vibriert?

Transportsicherung nicht entfernt: Alle vier Transportsicherungsbolzen mit einem Schraubenschlüssel aus dem Gerätnehmen (Seiten 23, 25).

Maschine steht nicht fest: Mit den vier Verstellfüßen waagerecht auf festem Grund ausrichten (Seiten 23, 26).

Beladungsproblem: Die Wäsche in der Trommel prüfen, lockern und gleichmäßig verteilen (Seite 23).

Schritt 5: Erscheint ein Fehlercode im Display?

UNB (Unwucht): Die Wäsche gleichmäßig in der Trommel verteilen und das Programm neu starten (Seite 23).

E1 oder E4 (Pumpen, Zulauf): Fremdkörperfalle und Ablauf prüfen, Wasserversorgung kontrollieren (Seiten 22, 23).

F- oder FC-Code: Diese Sensor- und Kommunikationsfehler nennt die Anleitung dem Kundendienst (Seiten 22, 23).

Wenn keine dieser Maßnahmen hilft: Programmwähler auf Aus stellen, Netzstecker ziehen und den Kundendienst über www.haier.com kontaktieren; die Anleitung nennt die europäischen Haier-Anschriften und verweist im Garantiefall auf die beiliegende Garantiekarte (Seite 31). Die vollständige Störungstabelle mit den Spalten Fehler, mögliche Ursache und Behebung steht auf den Seiten 22 bis 24; die Datei selbst rufen Sie über diesen Direktlink zur PDF-Datei auf.

Sicherheitshinweise

Die folgende Zusammenstellung fasst das Kapitel 1 Sicherheitshinweise (Seiten 4 bis 6) sowie die Hinweise zu Installation, täglichem Gebrauch und Pflege (Seiten 13, 19, 25) zusammen.

Notfall und Netzanschluss

• Vor dem ersten Gebrauch Transportschäden ausschließen, alle Transportsicherungsschrauben entfernen und Verpackung außerhalb der Reichweite von Kindern aufbewahren (Seite 4).
• Keine Mehrfachsteckdosen oder Verlängerungskabel verwenden, sondern nur das mitgelieferte Anschlusskabel (Seite 6).
• Der Stromanschluss muss separat geerdet und stets zugänglich sein; ein beschädigtes Kabel darf nur durch den Kundendienst ersetzt werden (Seiten 6, 28).
• Nach jedem Waschgang ausschalten und den Netzstecker ziehen, das senkt auch den Energieverbrauch (Seite 5).
• Nur bei einer Umgebungstemperatur von mindestens 5 °C installieren und nutzen (Seite 6).

Betrieb und Textilien

• Kinder ab 8 Jahren dürfen die Maschine nur unter Aufsicht und nach Unterweisung bedienen; Kinder unter 3 Jahren fernhalten (Seite 4).
• Nicht barfuß oder mit nassen Händen bedienen, das Gerät nicht abstellen und nicht mit Gegenständen abdecken (Seite 4).
• Die Tür während des Waschgangs nicht öffnen, sie wird heiß und der Sicherheitsmechanismus gibt sie erst später frei (Seite 5).
• Keine entzündlichen Sprays in der Nähe verwenden und keine mit Lösungsmitteln vorbehandelten Wäschestücke waschen (Seite 5).
• Die Waschmittelschublade während des Laufes nicht öffnen (Seite 5).
• Die Anleitung bestimmt die Maschine nur für den privaten häuslichen Gebrauch; bei gewerblicher Nutzung entfallen die Gewährleistungsansprüche (Seite 6).

Kinder, Haustiere und Aufstellung

• Kinder dürfen nicht mit dem Gerät spielen, und Haustiere sind fernzuhalten, wenn die Tür offen steht (Seite 4).
• Waschmittel außerhalb der Reichweite von Kindern aufbewahren (Seite 4).
• Aufstellort mit voll öffnender Tür und guter Belüftung wählen, nicht auf Teppich und nicht zu nah an Wand oder Möbel (Seite 6).
• Kein Frost, keine Hitze und keine direkte Sonne; das Gerät darf nicht nass werden (Seite 6).
• Das Altgerät vor der Verschrottung funktionsuntüchtig machen, indem Türverschluss und Netzkabel unbrauchbar gemacht werden (Seite 2).

Defekt, Ersatzteile und Entsorgung

• Ein beschädigtes Stromkabel darf nur durch Hersteller, Kundendienst oder Fachmann ersetzt werden (Seiten 5, 6).
• Nicht selbst reparieren; bei einem Defekt wenden Sie sich an den Kundendienst (Seite 5).
• Reinigung weder mit Dampf- noch mit Wasserstrahl; unteren Türteil sauber und trocken halten, Tür bei Nichtbenutzung leicht geöffnet (Seite 5).
• Beim Öffnen der Fremdkörperfalle kann Laugenwasser austreten; wegen Verbrühungsgefahr das Wasser zuerst abkühlen lassen (Seiten 20, 21).
• Das Altgerät nicht in den Hausmüll geben, sondern an einer Sammelstelle für Elektroaltgeräte abgeben (Seite 2).

Hinweis: Diese Übersicht gibt die Sicherheitshinweise gekürzt und nach Themen geordnet wieder; sie ersetzt nicht den vollständigen Wortlaut der Kapitel 1 und 10 auf den Seiten 2, 4 bis 6 und 25. Maßgeblich ist allein der ursprüngliche deutsche Text der Anleitung.

Passende Ersatzteile und Zubehör

Die Anleitung listet auf Seite 7 den Lieferumfang und auf den Seiten 7, 9, 20, 21 und 27 die Baugruppen. Defekte Bauteile dürfen laut Anleitung nur gegen Original-Ersatzteile ausgetauscht werden, damit die Sicherheitsanforderungen erfüllt bleiben (Seite 5).

Übersicht der Bauteile und Zubehörteile
