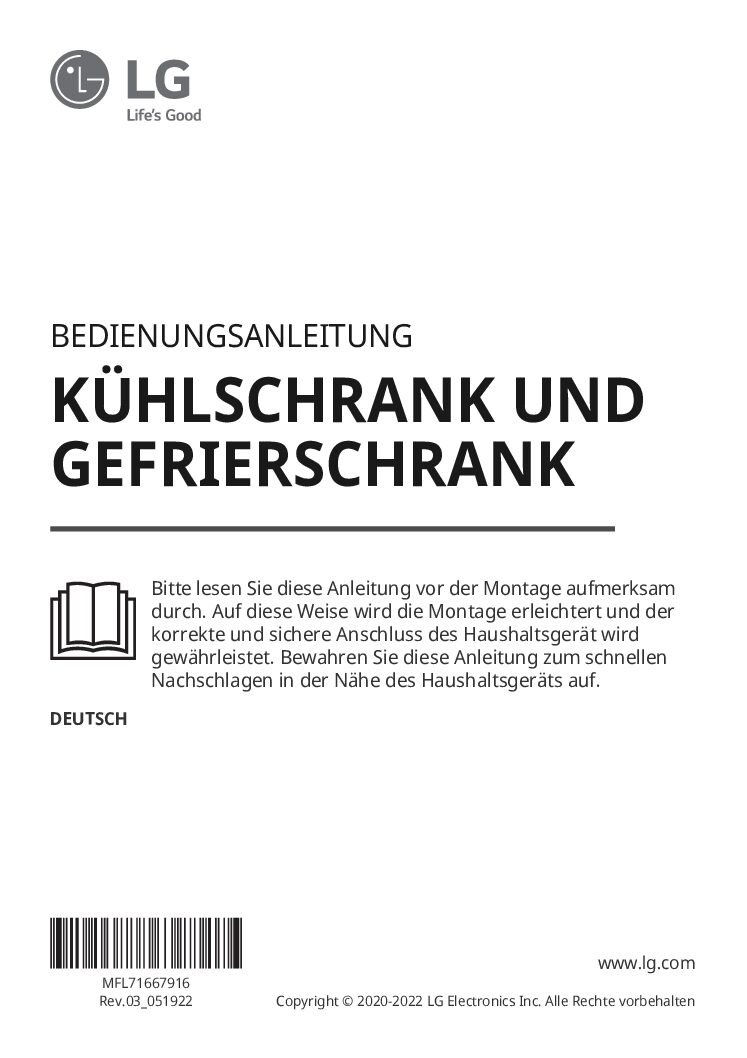

Laut Deckblatt ist das Gerät ein Kühlschrank und Gefrierschrank; beschrieben werden Bedienfeld, InstaView Door in Door, Eis- und Wasserspender, Eisbereiter und die Anbindung an die LG ThinQ-App. Gekühlt wird mit dem Kältemittel R600a, die Elektronik erkennt Störungen selbst und zeigt sie an. Einen Modellnamen im Fließtext führt die Anleitung nicht – sie verweist dafür auf das Typenschild.
Für Supportfragen zählen vier Stellen: das Bedienfeld mit Temperaturwahl und Tastensperre, der Wasseranschluss mit dem Filterwechsel, das Störungskapitel FEHLERBEHEBUNG mit Tabellen nach Baugruppen und die Sicherheitsanweisungen. Maße stehen nur in einer Grafik auf Seite 13; ihre Ziffern sind im ausgelesenen Text zerlegt, deshalb nennt diese Seite keine Maße.
Merkmale laut Handbuch
| Merkmal | Angabe laut Handbuch | Seite |
|---|---|---|
| Bauart | BEDIENUNGSANLEITUNG KÜHLSCHRANK UND GEFRIERSCHRANK | S. 1 |
| Bedienfeld | Stellt die Kühl- und Gefriertemperatur, den Wasserfilterzustand und den Spendermodus ein. | S. 25 |
| Gefrierteil | Stufen von -23 °C bis -15 °C. | S. 29 |
| Kühlteil | Stufen von 1 °C bis 7 °C. | S. 29 |
| Door in Door (InstaView) | Die InstaView-Tür im Türfach ermöglicht einen einfachen Zugang zu häufig verwendeten Lebensmitteln. | S. 25 |
| Wasseranschluss | Kaltwasser mit höchstens 1,0 MPa. | S. 17 |
| Eisbereiter | 70 bis 182 Würfel in 24 Stunden bei günstigen Bedingungen. | S. 32 |
| Funkmodul | Modul LCW-010, 2412 bis 2472 MHz. | S. 41 |
| WLAN | Nur 2,4-GHz-Netze werden unterstützt. | S. 40 |
| Typenschild | Der Modellname steht auf dem Typenschild im Gerät. | S. 56 |
Meldungen und Fehlercodes
Das Handbuch führt keine Fehlercodes; prüfbar sind die Anzeigen des Bedienfelds, der Tür-Offen-Alarm, die beiden Filterindikatoren und die Wi-Fi-Leuchte. Seite 22 erklärt nur, dass bei einer erkannten Störung ein Code im Display erscheint, und verlangt, den Strom nicht abzuschalten und den Code am Telefon zu nennen. Die Tabelle hält deshalb fest, was tatsächlich ablesbar ist.
| Anzeige | Bedeutung laut Handbuch | Seite |
|---|---|---|
| Fehlercode im Display, Nummernliste fehlt | Wenn ein Problem erkannt wird, funktioniert das Gerät möglicherweise nicht und es wird ein Fehlercode angezeigt, auch wenn eine beliebige Taste gedrückt wird. | S. 22 |
| Dreifacher Signalton | Der Alarm ertönt dreimal in 30-Sekunden-Intervallen, wenn die Tür für 1 Minute offen gelassen oder nicht komplett geschlossen wurde. | S. 22 |
| h – Anzeige für den Wasserfilter | Wechseln Sie den Wasserfilter aus, wenn die Anzeige aufleuchtet. | S. 30 |
| Luftfilterindikator | Der Luftfilter ist zu wechseln, sobald der Luftindikator leuchtet. | S. 30 |
| k – Schloss-Symbol | Um die Tasten des Bedienfelds zu sperren, halten Sie die Taste Lock für 3 Sekunden gedrückt, bis das Symbol k erscheint und die Funktion aktiviert ist. | S. 30 |
| Wi-Fi-Anzeige | Die Wi-Fi-Anzeige leuchtet, wenn das Gerät mit dem Wi-Fi-Netzwerk verbunden ist. | S. 41 |
| Display nach dem Aufwachen | Einmal eingeschaltet, bleibt das Display 20 Sekunden lang eingeschaltet. | S. 30 |
| Self-Care-Lauf | Die UV-Reinigungsfunktion läuft stündlich automatisch für 10 Minuten oder kann jederzeit manuell aktiviert werden. | S. 29 |
| Diagnose in der App | Nach Abschluss der Datenübertragung wird die Diagnose in der App angezeigt. | S. 43 |
Wenn ein Code erscheint
- Strom anlassen: Der Kundendienst findet den Fehler schlechter, wenn das Gerät vorher stromlos war. (S. 22)
- Code nennen: Rufen Sie den Kundendienst von LG Electronics an und melden Sie den angezeigten Code. (S. 22)
- Vorab prüfen: Mit Smart Diagnosis überträgt das Gerät Fehlerdaten per Ton an die LG ThinQ-App. (S. 42)
Häufige Fragen
Mein Kühlschrank piept dreimal hintereinander – was heißt das?
Das ist der Tür-Offen-Alarm. Er meldet sich, wenn eine Tür eine Minute offen steht oder nicht ganz schließt.
- Prüfen Sie, ob alle Türen anliegen und ob Lebensmittel oder Behälter dazwischen klemmen.
- Bleibt der Ton bei geschlossenen Türen, rufen Sie das Kundeninformationszentrum von LG Electronics an.
Quelle im Handbuch: S. 22
Am Display steht ein Fehlercode. Soll ich den Stecker ziehen?
Nein. Das Handbuch verlangt ausdrücklich, den Strom nicht abzustellen, damit der Kundendienst die Ursache noch findet.
- Notieren Sie den angezeigten Code, bevor Sie etwas anderes tun.
- Rufen Sie den Kundendienst von LG Electronics an und nennen Sie den Code.
Quelle im Handbuch: S. 22
Wie bekomme ich das Kühlteil kälter oder das Gefrierteil wärmer?
Über die Tasten Freezer und Fridge am Bedienfeld. Der angezeigte Wert ist ein Sollwert, kein Messwert des Innenraums.
- Taste Freezer oder Fridge so oft drücken, bis die gewünschte Stufe erscheint.
- Nach dem Einstellen kurz warten und prüfen, ob die Tür richtig schließt.
Quelle im Handbuch: S. 29
Der Eisbereiter gibt keinen Würfel mehr her. Woran liegt das?
Meist fehlt Wasser, der Schalter steht auf AUS oder die Gefriertemperatur ist zu warm eingestellt.
- Prüfen Sie, ob die Wasserleitung angeschlossen und das Zufuhrventil ganz offen ist.
- Stellen Sie den Schalter der Eismaschine auf EIN und die Gefriertemperatur auf -18 °C.
- Geben Sie dem Gerät Zeit: bis zu 48 Stunden nach der Installation, etwa 24 Stunden nach einer großen Entnahme.
Wie tausche ich den Wasserfilter aus?
Alle sechs Monate oder sobald die Anzeige aufleuchtet. Welche Patrone passt, steht auf Seite 46.
- Türkorb abnehmen und den alten Filter herausziehen.
- Neuen Filter einsetzen und im Uhrzeigersinn drehen, bis die Pfeile übereinstimmen.
- Taste Water Filter drei Sekunden halten und anschließend etwa fünf Minuten Wasser laufen lassen.
Warum findet die LG ThinQ-App meinen Kühlschrank nicht?
Das Gerät arbeitet nur im 2,4-GHz-Band. Häufig sind mobile Daten am Telefon aktiv oder der Netzwerkname enthält Sonderzeichen.
- Mobile Daten am Smartphone ausschalten und das Telefon mit dem 2,4-GHz-Netz verbinden.
- LG ThinQ starten und der Anleitung in der App folgen.
- Bleibt die Wi-Fi-Anzeige dunkel, Taste Wi-Fi drei Sekunden halten und die Registrierung wiederholen.
Wie sperre ich das Bedienfeld, wenn kleine Kinder im Haus sind?
Mit der Taste Lock. Sie blockiert die Tasten, der Spender bleibt aber bedienbar.
- Taste Lock drei Sekunden halten, bis das Schloss-Symbol erscheint.
- Zum Entsperren erneut drei Sekunden halten, bis das Symbol erlischt.
Quelle im Handbuch: S. 30
Störungsbaum: Symptom, Prüfung, Maßnahme
Die Äste folgen den Überschriften des Kapitels FEHLERBEHEBUNG (Seiten 48 bis 55): Kühlen, Eis und Wasser, Kondensation und Eisbildung, Teile und Funktionen, Geräusche sowie Wi-Fi.
Das Gerät kühlt nicht oder nur schwach
- Strom prüfen: Netzstecker fest in die Steckdose stecken und Sicherung beziehungsweise Schutzschalter kontrollieren. (S. 48)
- Einstellung prüfen: Kältere Stufe wählen und warme Speisen vor dem Einlagern abkühlen lassen. (S. 48)
- Beladung und Tür: Platz zwischen den Lebensmitteln lassen und die Tür so schließen, dass nichts im Weg steht. (S. 48)
Die Eismaschine liefert kein Eis
- Wasserzufuhr: Leitung anschließen und das Zufuhrventil vollständig öffnen. (S. 49)
- Schalter und Temperatur: Schalter der Eismaschine auf I stellen und den Gefrierbereich auf -18 °C bringen. (S. 49, S. 50)
- Wartezeit einplanen: Nach der Installation bis zu 48 Stunden, nach einer großen Entnahme etwa 24 Stunden. (S. 49)
- Eisleitung: Verklebte oder blockierte Würfel im Schacht lösen. (S. 50)
Am Spender kommt kein Wasser
- Absperrung: Prüfen, ob das Wasserzufuhrventil offen ist. (S. 50)
- Eingefrorener Filter: Bei zu kalter Kühlung kann der Filter zufrieren und den Weg zum Spender sperren. (S. 50)
- Tank bei Geräten ohne Festanschluss: Wasserspendertank auffüllen. (S. 50)
Kondenswasser oder Eis im Innenraum
- Speisen: Warme Speisen auskühlen lassen und abgedeckt oder verschlossen lagern. (S. 51)
- Luftwege: Luftein- und Luftauslass frei halten und das Gerät nicht überfüllen. (S. 52)
- Feuchtigkeit aufnehmen: Kondenswasser mit einem trockenen Tuch abwischen. (S. 51)
- Tür prüfen: Undichte Tür verstärkt die Eisbildung. (S. 51)
Die Tür schließt schlecht oder geht schwer auf
- Neigung: Vordere Füße so stellen, dass die Front leicht angehoben ist. (S. 52)
- Druckausgleich: Nach dem Schließen einige Minuten warten, bevor die Tür erneut geöffnet wird. (S. 53)
- Einlagen: Regale und Schubladen richtig einsetzen. (S. 52)
- Nivellierfüße: Beide Füße vollständig ausfahren, damit die Dichtung richtig anliegt. (S. 53)
Das Gerät ist laut
- Untergrund: Auf festen und ebenen Boden stellen. (S. 53)
- Abstand: Rückseite und Seiten von Wand und Schrank lösen, nichts hinter dem Gerät stapeln. (S. 53, S. 54)
- Einordnen: Klicken und Rasseln gehören laut Handbuch zum Normalbetrieb. (S. 54)
- Kompressor: Hält das Geräusch länger als drei Minuten an, den Strom kurz abschalten und wieder einschalten. (S. 54)
Keine Verbindung zur LG ThinQ-App
- Frequenz: Nur 2,4-GHz-Router werden unterstützt. (S. 55, S. 40)
- Mobilfunkdaten: Mobile Daten am Telefon abschalten und über WLAN registrieren. (S. 55)
- Netzwerkname: SSID nur aus lateinischen Buchstaben und Zahlen bilden. (S. 55)
- Abstand zum Router: Router näher an das Gerät stellen. (S. 55)
Sicherheitshinweise aus dem Handbuch
Die Hinweise stehen im Kapitel SICHERHEITSANWEISUNGEN (Seiten 4 bis 12), das zwischen WARNUNG und ACHTUNG unterscheidet. Ausgewählt sind Punkte, die beim Aufstellen, beim Wasseranschluss und beim Reinigen immer wieder zu Rückfragen führen.
- Kältemittel: Das Gerät kühlt mit R600a, das brennbar ist; der Kältekreis darf beim Transport nicht beschädigt werden. (S. 6)
- Leckage: Bei einem Leck im Kältekreis Zündquellen meiden und den Raum einige Minuten lüften. (S. 7)
- Stromkabel: Ein beschädigtes Kabel oder eine lockere Steckdose nicht weiter benutzen, sondern den Kundendienst rufen. (S. 6)
- Vor der Reinigung: Netzstecker ziehen, bevor Innen- oder Außenseite gereinigt werden. (S. 7)
- Eigener Stromkreis: Das Gerät braucht eine eigene Leitung mit separater Sicherung; Mehrfachsteckdosen hinter dem Gerät sind untersagt. (S. 9)
- Zwei Personen: Transport und Türausbau nur zu zweit erledigen. (S. 8)
- Kinder: Verpackung und Kleinteile von Kindern fernhalten. (S. 9)
- Reinigungsmittel: Kein Wasser und keine entzündlichen Substanzen in den Innen- oder Außenraum bringen. (S. 7)
- Wasseranschluss: Der Wasserzulauf gehört an eine Kaltwasserleitung, sonst kann der Wasserfilter Schaden nehmen. (S. 17)
- Garantie: Der Wasserleitungsanschluss selbst ist nicht von der Garantie des Geräts abgedeckt. (S. 17)
- Aufstellort: Nicht im Freien und nicht in direkter Sonne aufstellen. (S. 8)
- Innenbeleuchtung: Die LED-Beleuchtung ist wartungsfrei und wird nicht selbst ausgebaut. (S. 12)
- Entsorgung: Beim Ausrangieren Türdichtungen entfernen, Regale und Behälter dagegen im Gerät lassen. (S. 11)
Verwandte Teile und Zubehör
Eine Bestellnummer nennt das Handbuch nur für die Wasserfilterpatrone; für alle anderen Teile verweist es auf den Kundendienst. Die Tabelle führt deshalb auch Bauteile, die im Lieferumfang liegen oder beim Ausrichten und Reinigen gebraucht werden.
| Teil | Bezeichnung im Handbuch | Bemerkung | Seite |
|---|---|---|---|
| Wasserfilterpatrone | Verwenden Sie die Wasserfilterpatrone: LT1000P, LT1000PC, LT1000PCS oder ADQ747935** | Wechsel alle sechs Monate oder bei leuchtender Anzeige | S. 46 |
| Luftfilter | Ersetzen Sie den Luftfilter etwa alle sechs Monate. | Zähler danach mit der Taste Replace Air Filter zurücksetzen | S. 30 |
| Schraubenschlüssel A und B | a Schraubenschlüssel A*1 b Schraubenschlüssel B*1 | Liegen je nach Modell bei; dienen dem Nivellieren und Ausrichten | S. 14 |
| C-Clip (Sprengring) | Der C-Clip (Sprengring) kann je nach Modell unterschiedlich sein. | Wird am mittleren Scharnier ergänzt, wenn die rechte Tür zu tief sitzt | S. 20 |
| Wasserschlauch und Verbinder | f Schlauch- und Verschlussverbinder*1 g Schlauch- und Ventilverbinder*1 | Zubehör für den Anschluss an die Kaltwasserleitung | S. 14 |
| Wasserfilter (Lieferumfang) | d Wasserfilter e Wasserschlauch | Zubehör laut Stückliste, nicht bei jedem Modell dabei | S. 14 |
| Eisbehälter | Zum Entfernen des In-Door-Eisbehälters greifen Sie den vorderen Handgriff | Sitzt im Eisfach und wird am vorderen Griff herausgezogen | S. 33 |
| Türdichtung | Verhindert, dass die kalte Luft des Kühlschranks austritt. | Hält die Kälte im Innenraum und sitzt an der Kühlschranktür | S. 27 |
| Ersatzteile allgemein | Ersatzteile, auf die in Verordnung EU 2019/2019 Bezug genommen wird, sind 7 Jahre lang erhältlich | Türdichtungen sind zehn Jahre erhältlich | S. 55 |
