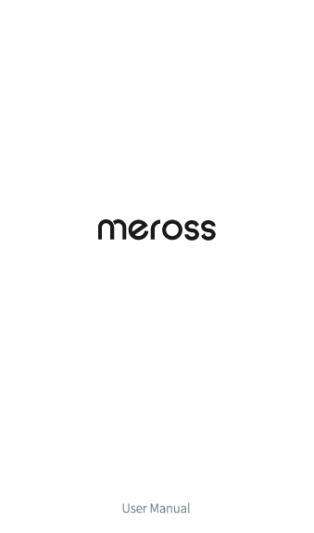

Meross MSG100 Bedienungsanleitung

Der Meross MSG100 ist ein intelligenter Garagentoröffner, der als Begleitgerät an den bestehenden Garagentorantrieb angeschlossen wird und das Tor über WLAN steuert. Diese Seite fasst die deutschen Kapitel der originalen Bedienungsanleitung zusammen: Lieferumfang, Montage und Einrichtung, Regeln für LED und Tasten, Bedienung in der App, Sprachsteuerung, häufige Fragen und die Garantie. Jede Aussage trägt eine Seitenangabe aus dem Dokument, damit du sie direkt nachschlagen kannst. Das Dokument ist eine fünfteilige Ausgabe; hier werden ausschließlich die deutschen Kapitel auf den Seiten 9 bis 17 ausgewertet, die englischen Kapitel liegen auf Seite 1 bis 8.

Technische Daten

Das Dokument veröffentlicht kein eigenes Kapitel Technische Daten. Die Werte stammen aus den Kapiteln Informationen zur Sicherheit und Packungsinhalt auf Seite 9, Installationsanleitung auf Seite 9 bis 14, Regeln für LED und Tasten auf Seite 14, Wie benutzt man auf Seite 14 bis 16 und Garantie auf Seite 17. Angaben zu Spannung, Leistungsaufnahme, Schutzart und Funkfrequenz macht das Dokument nicht.

Hinweis zur Seitenzählung: Die hier genannten Seitenzahlen sind die im Dokument aufgedruckten Seitenzahlen des deutschen Teils. Sie entsprechen den PDF-Seiten 11 bis 19, weil Umschlag und Sprachverzeichnis der Datei keine Seitenzahl tragen; gerechnet wird also PDF-Seite gleich gedruckte Seite plus 2. Das Dokument umfasst 44 PDF-Seiten in fünf Sprachen; der Umschlag, das Sprachverzeichnis und die zwei Rückseiten tragen keine gedruckte Seitenzahl.

Kompatible Geräte: Jedes Gerät, das PDF-Dateien öffnen kann.

Häufige Fragen

Was gehört zum Lieferumfang des MSG100?

Zum Paket gehören ein intelligenter Garagentoröffner, ein Signalsteuerkabel, ein Türsensor mit Kabel, ein USB-Adapter, ein Testdraht, vier Schrauben und ein doppelseitiges Klebeband. Fehlt ein Teil, nennt das Dokument die Adresse support@meross.com als Anlaufstelle (Seite 9).

Wie schalte ich das Gerät ein und was zeigt die Status-LED danach?

Das Gerät einschalten und etwa 5 Sekunden warten, bis die Status-LED gelb und grün blinkt. Dieses langsame Blinken zeigt den Konfigurationsmodus an, in dem die Einrichtung in der App möglich ist (Seite 10, 12, 14).

Wie richte ich den MSG100 mit einem Android-Gerät ein?

Die Meross App öffnen und oben rechts auf das Pluszeichen tippen; anschließend den Anweisungen in der App folgen. Die App wird über App Store, Google Play oder den Amazon Appstore geladen (Seite 10).

Wie richte ich den MSG100 mit einem iPhone oder iPad ein?

Das iOS-Gerät muss mit einem 2,4-GHz-WLAN verbunden sein und iOS 13 oder neuer verwenden; das Dokument empfiehlt für eine bessere HomeKit-Erfahrung ein Upgrade auf iOS 14. Statt der Meross App wird die Apple Home-App verwendet: oben rechts auf Zubehör hinzufügen tippen und den QR-Code vom Gerät oder Etikett scannen (Seite 11).

Was mache ich, wenn der QR-Code nicht funktioniert?

Auf die Option für fehlenden oder nicht scanbaren Code tippen, MSG100 auswählen und den achtstelligen Setup-Code vom Etikett manuell eingeben. Die Einrichtung sollte danach innerhalb einer Minute abgeschlossen sein (Seite 11).

Wie verbinde ich den MSG100 außerdem mit der Meross App?

Das Smartphone mit dem WLAN verbinden, die Meross App starten und oben rechts auf das Pluszeichen tippen. Damit lassen sich Geräte im selben Netzwerk finden und anschließend in der Meross App verwalten, etwa für Firmware-Aktualisierungen oder für die Verknüpfung mit den Sprachassistenten von Amazon oder Google (Seite 12).

Warum verlangt iOS bei der Einrichtung die Home-App?

Laut Apple ist die Home-App die einzige Möglichkeit, HomeKit-Zubehör mit iOS einzurichten. Wer die Home-App nicht verwenden möchte, muss nach Angaben des Dokuments ein Android-Gerät benutzen (Seite 12).

Was kann ich tun, wenn die Einrichtung über die Home-App scheitert?

Das Dokument nennt vier Schritte: das Smart-Device zurücksetzen und die Home-App neu starten, das iOS-Gerät neu starten, sicherstellen, dass das iOS-Gerät mit einem 2,4-GHz-WLAN verbunden ist, und alle WLAN-Verbindungen im iOS-Gerät löschen. Der Neustart des iOS-Geräts ist im Dokument als wichtig markiert (Seite 12).

Wie schließe ich den Türsensor an und prüfe ihn?

Das Sensorkabel anschließen und den Sensor bewegen, um zu prüfen, ob er funktioniert. Reagiert er nicht, verweist das Dokument auf support@meross.com (Seite 13).

Wo und wie montiere ich die Sensoren?

Eine geeignete Position am Garagentor suchen. Im geschlossenen Zustand muss der Abstand zwischen den beiden Sensoren weniger als 1 cm betragen, bei geöffnetem Tor müssen sie gut voneinander getrennt sein. Fixiert werden sie mit den doppelseitigen Klebebändern oder mit den Schrauben (Seite 13).

Wie schließe ich das Signalsteuerkabel am Garagentoröffner an?

Zuerst den Garagentoröffner ausschalten. Dann das andere Ende des Signalsteuerkabels an die beiden Klemmen anschließen, an die auch die Wandtaste angeschlossen ist; die Drehreihenfolge spielt dabei keine Rolle (Seite 13).

Wo bringe ich das Gerät selbst an?

Das Dokument empfiehlt, den intelligenten Garagentoröffner am Garagentorantrieb anzubringen, und verweist für die Fixierung auf die doppelseitigen Klebebänder. Nach dem Einschalten von Garagentoröffner und Zusatzgerät stellt dieses die Verbindung zum Meross- und HomeKit-Cloud-Dienst automatisch wieder her (Seite 14).

Was bedeuten die einzelnen LED-Zustände?

Stabil Gelb steht für Initialisierungs-, Reset- oder Firmware-Aufrüstungsmodus, langsam gelb und grün blinkend für den Konfigurationsmodus, schnell grün blinkend für den WiFi-Verbindungsmodus, stabil Grün für erfolgreich verbunden und stabil Rot für keine Internetverbindung. Blinkt die LED 3 Mal grün, hat das Gerät die Sensoren als verbunden oder unverbunden erkannt (Seite 14).

Wie steuere ich das Tor ohne App?

Einmal auf den Reset-Knopf drücken öffnet oder schließt die Tür. Fünf Sekunden drücken ruft dagegen den Wi-Fi-Konfigurationsmodus auf (Seite 14).

Wie aktiviere ich die Sprachsteuerung und welchen Zweck hat der PIN-Code?

Die Tornummer unterscheidet mehrere Türen in der Sprachsteuerung. Der PIN-Code ist eine optionale Einstellung; ist er aktiviert, muss er bei jedem Öffnen und Schließen geprüft werden. Das Dokument nennt Befehlsbeispiele für Amazon Alexa, Google Assistant und die Home-App mit Siri (Seite 15, 12).

Welche Benachrichtigungen kann ich einstellen?

In der Tornachrichtigung lassen sich Meldungen für das Öffnen und das Schließen des Tors einrichten, außerdem eine Erinnerung, wenn das Tor 10 bis 60 Minuten offen steht, sowie eine Erinnerung, wenn das Tor zu einer bestimmten Zeit noch geöffnet ist (Seite 15).

Was bewirken die speziellen Einstellungen?

Nach Zeitablauf Schließen schließt die Tür nach einem bestimmten Zeitraum, Nach Fester Zeit Schließen schließt sie, wenn die Tür nach einer bestimmten Zeit noch geöffnet ist. Zusätzlich lassen sich die Öffnungszeiten und die Auslösedauer einstellen; die Auslösedauer entspricht der Zeit, in der der Garagenwandknopf gedrückt wird (Seite 16).

Wie entsorge ich das Gerät?

Das Dokument enthält kein eigenes Kapitel zur Entsorgung. Die Rückseite der Datei nennt als Hersteller die Chengdu Meross Technology Co., Ltd. mit der Adresse Nr. 1312, Gebäude E6-1, Tianfu Software Park, Chengdu, China, und für Europa die Product Ident GmbH, Holsterstraße 9B, 71636 Ludwigsburg. Die bei der Einrichtung genannten Symbole verweisen auf CE und ETL. Vor der Entsorgung das Gerät vom USB-Adapter trennen und die örtlichen Sammelstellen nutzen.

Fehlercodetabelle

Der MSG100 gibt keine numerischen Fehlercodes aus. Die Diagnose läuft ausschließlich über die Status-LED und den Reset-Knopf; das Dokument beschreibt beides im Kapitel „Regeln für LED und Tasten“ auf Seite 14. Das Leuchtmuster selbst steht deshalb hier in der Spalte Code und ist wörtlich aus dem Dokument übernommen. Die letzten vier Zeilen betreffen Störungen aus der Einrichtung und dem Betrieb, die das Dokument ohne Leuchtmuster beschreibt.

Grundlage ist das Kapitel „Regeln für LED und Tasten“ auf Seite 14 sowie die Installationsanleitung auf Seite 9 bis 14 und die häufig gestellten Fragen auf Seite 16 bis 17. Der Hersteller veröffentlicht keine numerischen Fehlercodes; die Einträge in der Spalte Code sind die Leuchtmuster und Bedienschritte des Dokuments selbst und keine Nummerierung dieser Seite. Seitenangaben folgen der gedruckten Zählung des deutschen Teils, die den PDF-Seiten 11 bis 19 entspricht.

Fehlerbaum

Vier Hauptpfade grenzen die Störung ein: die Status-LED zeigt einen unerwarteten Zustand, die Torerkennung über die Sensoren passt nicht, die App oder das WLAN macht Probleme, oder die Sprachsteuerung reagiert nicht. Der Baum unten ordnet die ersten Prüfschritte zu.

Ablauf der Störungssuche

1. Umfang eingrenzen: Reagiert das Gerät überhaupt nicht, zeigt die Status-LED einen unerwarteten Zustand, passt die Torerkennung nicht, oder liegt das Problem in App, WLAN oder Sprachsteuerung? (Seite 14)
2. Versorgung prüfen: USB-Adapter und Steckdose kontrollieren; leuchtet die Status-LED überhaupt nicht, ist das Gerät aus oder wird nicht versorgt. (Seite 9, 14)
3. Anzeige lesen: Dauerhaft Gelb bedeutet Initialisierung, Reset oder Firmware-Aufrüstung, langsam gelb und grün blinkend den Konfigurationsmodus, schnell grün blinkend den Verbindungsaufbau und dauerhaft Rot eine fehlende Internetverbindung. (Seite 14)
4. Konfiguration wiederholen: Den Reset-Knopf 5 Sekunden drücken, um den Wi-Fi-Konfigurationsmodus aufzurufen, und die Einrichtung in der App neu durchführen. (Seite 14)
5. Netz prüfen: Das Gerät arbeitet nur im 2,4-GHz-WLAN; ein geändertes Kennwort des Haupt-WLAN ist laut Dokument eine typische Ursache. (Seite 12, 16)
6. Sensorik prüfen: Sensorkabel anschließen, Sensor bewegen und die Position so wählen, dass der Abstand im geschlossenen Zustand unter 1 cm liegt. (Seite 13)
7. Verdrahtung prüfen: Den Garagentoröffner ausschalten und das Signalsteuerkabel an denselben beiden Klemmen anschließen wie die Wandtaste. (Seite 13)
8. Grenze der Selbsthilfe: Führt die Wiederholung der Einrichtung nicht zum Erfolg, das Gerät auf die Werkseinstellungen zurücksetzen und erneut konfigurieren; das Dokument nennt für Fragen die Adresse support@meross.com. (Seite 9, 16)

Quellen: Installationsanleitung ab Seite 9, Regeln für LED und Tasten auf Seite 14, Wie benutzt man ab Seite 14 und Häufig Gestellte Fragen ab Seite 16. Sonderfall: Das Gerät ist ausschließlich für den Gebrauch in Innenräumen vorgesehen und darf keinem direkten Sonnenlicht ausgesetzt werden; die Steckdose muss in einwandfreiem Zustand und von Kindern ferngehalten sein (Seite 9).

Symptom-Assistent: Schritt für Schritt zur Lösung

Fünf Schritte, je eine Frage mit Zweigen, helfen dir, die häufigsten Probleme am MSG100 selbst einzugrenzen. Jede Maßnahme nennt die zugehörige Seite im Handbuch.

Schritt 1: Leuchtet die Status-LED unerwartet oder gar nicht?

Zweig A (keine Anzeige): USB-Adapter und Steckdose prüfen und das Gerät einschalten; leuchtet die LED dauerhaft gelb, läuft ein Initialisierungs- oder Reset-Vorgang, der abgewartet werden muss (Seite 9, 14).

Zweig B (dauerhaft Rot oder schnell grün blinkend): Internetverbindung des Haupt-WLAN prüfen beziehungsweise den Verbindungsaufbau abwarten; bei wiederholtem Scheitern den Reset-Knopf 5 Sekunden drücken und die Einrichtung neu starten (Seite 12, 14, 16).

Schritt 2: Erkennt das Gerät die Torstellung falsch?

Zweig A (Anzeige passt nicht zur Torstellung): Prüfen, ob der Abstand der beiden Sensoren im geschlossenen Zustand unter 1 cm liegt und ob sie bei geöffnetem Tor gut getrennt sind (Seite 13).

Zweig B (Sensor reagiert nicht): Sensorkabel anschließen und den Sensor bewegen, um die Funktion zu prüfen; blinkt die LED dabei dreimal grün, hat das Gerät die Sensoren erkannt (Seite 13, 14).

Schritt 3: Fährt das Garagentor trotz Reaktion nicht?

Zweig A (Verdrahtung): Den Garagentoröffner ausschalten und das andere Ende des Signalsteuerkabels an die beiden Klemmen anschließen, an die die Wandtaste angeschlossen ist; die Drehreihenfolge ist unerheblich (Seite 13).

Zweig B (Bedienung): Einmal auf den Reset-Knopf drücken, um das Tor direkt zu öffnen oder zu schließen; damit lässt sich prüfen, ob das Gerät selbst arbeitet (Seite 14).

Schritt 4: Klappt die Einrichtung oder die App-Steuerung nicht?

Zweig A (Home-App und iOS): Smart-Device zurücksetzen, Home-App beenden und neu starten, iOS-Gerät neu starten, 2,4-GHz-WLAN sicherstellen und alle WLAN-Verbindungen im iOS-Gerät löschen; der Neustart des iOS-Geräts ist im Dokument als wichtig markiert (Seite 12).

Zweig B (Meross App): Internetverbindung prüfen, ein geändertes WLAN-Kennwort ausschließen, Gerät auf die Werkseinstellungen zurücksetzen und über das Pluszeichen oben rechts erneut hinzufügen (Seite 12, 16).

Schritt 5: Bleibt das Problem bestehen?

Zweig A (Sprachsteuerung): Die Tornummer unterscheiden lassen und prüfen, ob der optionale PIN-Code aktiviert ist, weil er dann bei jedem Öffnen und Schließen geprüft wird; die Befehlsbeispiele für Alexa, Google Assistant und Siri stehen im Dokument auf Seite 15 (Seite 15).

Zweig B (Grenze der Selbsthilfe): Fehlt ein Teil im Paket oder funktioniert der Sensor trotz korrektem Anschluss nicht, verweist das Dokument auf support@meross.com; die Garantie beträgt 24 Monate ab dem Datum des ursprünglichen Kaufs (Seite 9, 13, 17).

Wenn keine dieser Maßnahmen hilft: Das Gerät vom USB-Adapter trennen, den Garagentoröffner wieder in den Ausgangszustand bringen und prüfen, ob die Wandtaste unverändert funktioniert. Halte für eine Rückfrage die Typenbezeichnung MSG100, den achtstelligen Setup-Code vom Etikett und die beobachteten LED-Zustände bereit; das Dokument nennt als Anlaufstelle support@meross.com (Seite 11, 13, 17).

Sicherheitshinweise

Die folgenden Punkte fassen das Kapitel Informationen zur Sicherheit auf Seite 9 sowie die Hinweise aus Montage, Einrichtung und Betrieb gekürzt zusammen (Seite 9 bis 17). Sie ersetzen nicht den vollständigen Wortlaut im Handbuch.

Netzanschluss und Umgebung

• Das Gerät von Wasser, Feuer, Feuchtigkeit und heißen Umgebungen fernhalten. (Seite 9)
• Die Steckdose muss sich in einwandfreiem Zustand befinden und von Kindern ferngehalten werden. (Seite 9)
• Das Gerät ist nur für den Gebrauch in Innenräumen bestimmt und darf keinem direkten Sonnenlicht ausgesetzt werden. (Seite 9)
• Wird das Gerät längere Zeit nicht benutzt, den Netzstecker aus der Steckdose ziehen. (Seite 9)
• Das Gerät vor Hitze und Nässe schützen; die Zuleitung beim Anschließen nicht quetschen oder knicken. (Seite 9, 13)

Betrieb und Torantrieb

• Das Gerät nicht zerlegen, nicht reparieren und nicht modifizieren; für alle Arbeiten an Elektrik und Antrieb gilt dieser Hinweis unverändert. (Seite 9)
• Vor dem Anschluss des Signalsteuerkabels den Garagentoröffner ausschalten. (Seite 13)
• Das Signalsteuerkabel an dieselben beiden Klemmen anschließen, an die auch die Wandtaste angeschlossen ist; die Drehreihenfolge macht dabei keinen Unterschied. (Seite 13)
• Das Gerät nicht in Bereichen betreiben, in denen der Antrieb oder die Wandtaste beschädigt oder laienhaft verdrahtet ist. (Seite 13)
• Die Firmware nur über die Meross App aktualisieren, weil der Zustand der Status-LED während einer Aktualisierung nicht als Fehler zu deuten ist. (Seite 14)

Kinder, Montage und Sensoren

• Die Steckdose und das Gerät von Kindern fernhalten, weil es sich um ein elektrisches Gerät handelt. (Seite 9)
• Bei Transportschäden den Verkäufer kontaktieren, um Ersatz zu erhalten; das Gerät in diesem Fall nicht in Betrieb nehmen. (Seite 9)
• Den Türsensor so montieren, dass der Abstand im geschlossenen Zustand unter 1 cm liegt und die Sensoren bei geöffnetem Tor getrennt sind. (Seite 13)
• Zur Fixierung nur die mitgelieferten doppelseitigen Klebebänder oder die vier Schrauben verwenden. (Seite 9, 13)
• Das Sensorkabel so verlegen, dass es nicht geklemmt oder gedehnt wird, wenn sich das Tor bewegt. (Seite 13)

Defekt, Ersatzteile und Entsorgung

• Ein beschädigtes oder feuchtes Gerät nicht weiterbetreiben, sondern vom USB-Adapter trennen. (Seite 9)
• Fehlt ein Teil im Paket oder reagiert der Sensor trotz korrektem Anschluss nicht, das Dokument nennt dafür die Adresse support@meross.com. (Seite 9, 13)
• Die Garantie beträgt laut Dokument 24 Monate ab dem Datum des ursprünglichen Kaufs und gilt für Produkte, die von Meross oder von autorisierten Händlern verkauft wurden. (Seite 17)
• Das Gehäuse nicht öffnen; Reparaturversuche am Gerät sind ausdrücklich untersagt. (Seite 9)
• Das Gerät am Ende der Nutzung vom USB-Adapter trennen und getrennt vom Hausmüll über die örtlichen Sammelstellen abgeben; das Dokument selbst enthält kein Kapitel zur Entsorgung.

Hinweis: Diese Hinweise geben den Sicherheitstext gekürzt wieder und ersetzen nicht den vollständigen Wortlaut im Handbuch (Seite 9 bis 17).

Passende Ersatzteile und Zubehör

Das Dokument benennt keine Ersatzteilnummern, sondern listet den vollständigen Lieferumfang und die Baugruppen auf, die beim Anschluss tatsächlich angefasst werden. Welche Teile einzeln nachbestellbar sind, sagt die Anleitung nicht; bei fehlenden Teilen nennt sie support@meross.com als Anlaufstelle (Seite 9).

Übersicht der Bauteile und Zubehörteile



Download-Link (Meross MSG100, 44 Seiten, 35,6 MB)
